machtsoutput: | 25W | Afstand: | 20KM |
---|---|---|---|
Omhulselmateriaal: | Aluminium | frequentie: | VHF/UHF |
Audiotype: | analoge | ||
Hoog licht: | digitale audiomodule,draadloze audiozendontvangermodule |

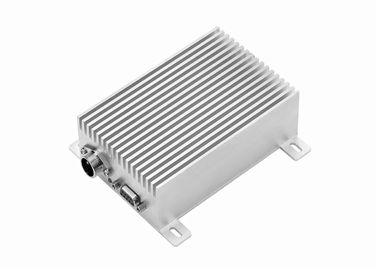

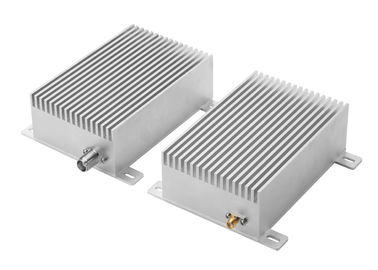

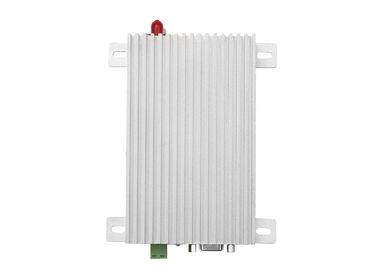

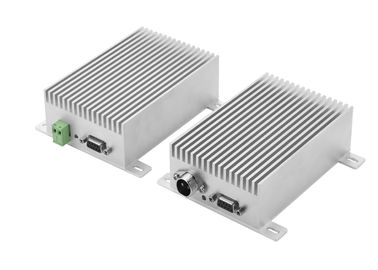

Ls-V25000 de radiomodem is het professionele de transmissie van hoge prestatiesgegevens radio combineren met nieuwste de spaander en de draadloze communicatietechnologie van rf. Deze radio steunt veelvoudig frequentieband, VHF of UHF. Met 25W-machtsoutput, heeft het lange transmissieafstand die over meer dan 20km in openlucht bereikt.
I: Eigenschappen:
1. Hoge machtsoutput: 10W of 25W
2. Lange transmissieafstand: tot 20km
3. VHF-van band150mhz band of 230MHz band of 450MHz
4. Gegevenstransmissie, stemtransmissie o.k. allebei
5. Dubbele PLL, dubbele VCO, Hoge betrouwbaarheid
6. VOX-functie
II. gegevensblad
A, Algemene Index
● frequentie: VHF en de UHFfrequentieband (150MHz, 230MHz), kunnen ongeveer 400 kanalen opslaan
● frequentietolerantie: ±2.5ppm
● Kanaal dat uit elkaar plaatst: 25 KHz
● antenneimpedantie: 50Ω
● milieutemperatuur: - 35 ℃~+75 ℃
● moduleert wijze: MSK
● luchtbaudrate: 1200bps/2400bps
B, Ontvangersindex
● gevoeligheid: ≤0.25uV
● de Verhouding van het ignallawaai (SNR): ≤-50dB
● Aangrenzende Kanaalselectiviteit: ≥70dB
● Intermodulatieinterferentie: ≥70dB
● Onechte respouseimmuniteit: ≥70dB
C, Zenderindex
● Breng Macht over: 25W
● moduleert vervorming: ≤3%
● overblijvende frequentiemodulatie: ≤-48dB
● frequentieafwijking: ≤5KHz
● de verhouding van de ortho-kanaalmacht: ≤-70dB
verdwaalde macht ●: ≤5uW
● Rf-afstand: 20km (de macht van 25W rf in openlucht)
D, Voeding
● Gelijkstroom: 12 V (±10%)
● wachtende stroom: ≤ 1 6 0 m A
● het overbrengen van stroom: ≤ 6 A (transmit macht 25W)
E, Afmeting:
128*108*28mm

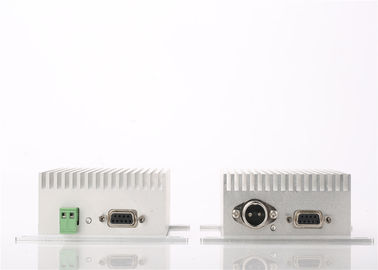

III. spelddefinitie
Schakelaar | Speld Nr. | Speld naam | Beschrijving | Opmerkingen |
Machtsverbinding | 1 | VCC | Gelijkstroom: 12V |
Gelieve te gebruiken macht Gelijkstroom 12V, meer dan 8A |
2 | GND | Grond van voeding | ||
Signaalverbinding | 1 | TTL (TxD) | TxD van TTL | |
2 | RxD (A) |
RxD van rs-232 RS-485 A |
Rs-232, rs-485, TTL, slechts geldige één | |
3 | TXD (B) |
TxD van rs-232 RS-485 B |
Rs-232, rs-485, TTL, slechts geldige één | |
4 | TTL (RxD) | RxD van TTL | ||
5 | GND | Signaalgrond | ||
6 | PTT | Het audio overbrengen laat toe | Low level is voor het overbrengen | |
7 | MIC | Geluidssignaalinput | Microfooninput, modulatiegevoeligheid 10mV | |
8 | SP | Geluidssignaaloutput | Audioversterkeroutput 8ohm 0.5W | |
9 | SQ | Het ontvangen van signaal het controleren | Het ontvangen van dragersignaal, op hoog niveau |
Toepassing van ls-V25000
Berging, Mariene controle
openbaar verkeer
industriële automatische controle
stroomprogramma
de monitor van de watermilieubescherming
signaalinzameling en transmissie van spoorwegsysteem
van het olieextractie en vervoer controle
maatregel van olie of waterputten
hydrologische controle
weerstation controle
bosbescherming
de intelligente bouw
geologisch verken
mobiele plaats
militaire opleiding
