Machtsoutput: | 1W | Frequentie: | 433MHz |
---|---|---|---|
Afstand: | 5km LOS | Spaander: | SX1276 |
Hoog licht: | de module van de loragateway,loralange afstand |

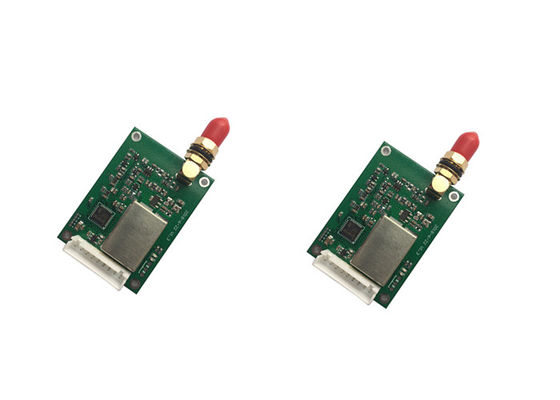

Van de de Zendontvangerzender van Lora Long Range SX1276 433mhz 1W IoT UHF Draadloze de Ontvangersmodule
Algemene Inleiding:
Ls-LR1000 is een 1W, de transmissiemodule van industrieel-rang draadloze gegevens met hoge stabiliteit. De belangrijkste spaander van het modulegebruik SX1276, LORA spreidde spectrumtransmissie, TTL-niveauoutput uit, compatibel met de havenvoltage van 3.3V en van 5V IO. En de module op basis van de oude versie is bevorderd zoals volgend: het gebruik van het efficiënte lijn het doorschieten algoritme van de foutcorrectiecodage, de codageefficiency, foutcorrectievermogen. In het geval van plotselinge interferentie, kan het de gestoorde gegevenspakketten actief verbeteren. De maximum ononderbroken foutcorrectie met 64 bits verbetert zeer de anti-jamming en de transmissieafstand van de module, en in theabsence van foutcorrectiealgoritme, kan dit foutenpakket slechts worden verworpen; Het LORA uitgespreide spectrum geeft de module grotere communicatie afstand.
De module heeft vier werkende wijzen die vrij bij uitvoeringstijd kunnen worden geschakeld. Op de wijze van de machtsbesparing, is de huidige consumptie slechts een paar dozijn RE, ideaal voor ultra lage machtstoepassingen.
AS32 de werkende frequentie is 410MHz ~ 441MHz, een totaal van 32 informatiekanalen, is het interval van elk kanaal 1M. Het seriële poortbaudrate, transceiving frequentie, die macht, rf-tarief en andere parameters overbrengen kan online worden gewijzigd.
Typische Toepassing:
Sloten van de hotel de elektronische deur, biometrisch toegangsbeheerbeheersysteem
De medische en elektronische controle van de instrumentatieautomatisering
Intelligent het onderwijsmateriaal, babyzorg, het medische systeem van de afdelingsvraag
Huistoestellen en intelligente verlichtingscontrole
Anti-diefstal alarmsmartcard, spoorweg voortbewegings verre opsporing
Water, elektriciteit, gas, het verwarmen het automatische systeem van de meterlezing of reactieve machtscompensatie en machtsnet controle
LEIDENE het scherm draadloze transmissie van tekst, beelden en draadloze controle
Draadloze kraanschaal, voertuig controle, het verouderen materiaal het testen
De industriële draadloze transmissie van materiaalgegevens en industriële milieu controle
Video die PTZ-controle controleren, de kaartlezer van de toegangsbeheeropkomst
Weer/olie/watermateriaalinformatievergaring en de natuurlijke controle van de de straatlantaarnopsporing van de milieuopsporing
Het plaatsende systeem van de mijnopkomst, het alarm van de gasopsporing
Rf-Parameter |
Waarde |
Opmerking |
Het werk frequentie |
410~441 Mhz |
Gebrek: 433MHz |
Het overbrengen van macht |
dBm 21~30 |
Gebrek: 30dBm (ongeveer 1W) |
Het ontvangen van gevoeligheid |
-147 dBm |
Luchtdatasnelheid: 0.3kbps |
Luchtdatasnelheid |
0.3k~19.2kbps |
Gebrek: 2.4kbps |
Testafstand |
5000 meter |
In open en duidelijke lucht, met maximummacht, 5dBi-antenneaanwinst, hoogte van 2m, luchtdatasnelheid: 2.4kbps |
Hardwareparameter |
Waarde |
Opmerking |
Grootte |
|
|
Antennetype |
|
|
Communicatie interface |
UART |
Baudrate: 1200~115200, gebrek: 9600 |
Pakket |
|
|
Buffer |
512 bytesbuffer |
Automatisch sub-verpakkend met 58 bytes per pakket |
Elektronische parameter |
Min. |
Type. |
Max. |
Eenheid |
Voorwaarde |
Voeding |
3.3 |
5.0 |
5.2 |
V |
|
Communicatie niveau |
2.5 |
3.3 |
3.6 |
V |
|
Het overbrengen van stroom |
520 |
550 |
610 |
mA |
30dBm (1W) |
Het ontvangen van stroom |
22 |
23 |
25 |
mA |
|
Slaapstroom |
4 |
5 |
6 |
μA |
|
Werkende temperatuur |
-40 |
20 |
+85 |
℃ |
|
Werkende vochtigheid |
10 |
60 |
90 |
% |
|
Opslagtemperatuur |
-40 |
20 |
+125 |
℃ |
