chip: | CC1020 | frequentie: | UHF |
---|---|---|---|
Afstand: | 2KM | Interface: | RS232/RS485/TTL |
machtsoutput: | 1W | bijlage: | Aluminium |
Hoog licht: | draadloze radiomodule,periodieke radiomodem |
Lage Machts Draadloze Radiomodem, UHFgegevensradio 2km Draadloze Controle RS232/RS485

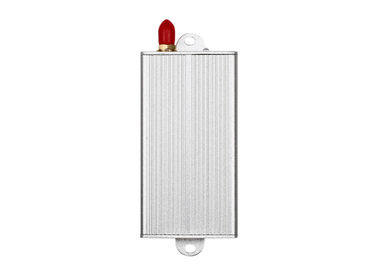

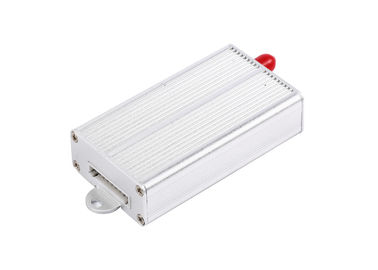

Inleiding:
Ls-U1000P is een UHFmodule van band1000mw gegevens. Met het omhulsel van het elegante en gemakkelijk-aan-moeilijke situatiealuminium, is de 9 speldhaven, het geschikt voor u om aan apparaten met RS232, RS485, TTL-interface te verbinden. Gemakkelijk te installeren, geen nodig programma, geen communicatie prijs.
Parameter:
Machtsoutput: 5V gelijkstroom-aangepast gebrek of 12V
Rf-macht: 1W gebrek of 500mW
Luchtbaudrate: 1,200/2,400/4,800/9,600/19,200bps kiezen
Interfacebaudrate: 1,200/2,400/4,800/9,600/19,200bps programmeerbaar
Frequentieband: 433, 450, 470 of anderen
Interface: Rs-232/rs-485/TTL/USB
Communicatie wijze: half-duplex
Kanaal: 8 (gebrek), (aangepaste) 16/32
Ontvang stroom: <45ma>
Ontvang gevoeligheid: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Het overbrengen van stroom: <500ma>
Rf-line-of-sight waaier: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Grootte: 80*45*20mm (zonder antennehaven)
PRESTATIES | |
Machtsoutput: | 1W |
Rf-Line-of-sight Waaier: | 3km@1200bps; 2km@9600bps |
Het Efficiënte Tarief van rf: | 1200/2400/4800/9600/19200bps |
Ruimtekanaal: | 1MHz (Gebrek), (12.5/25KHz-aanpassing) |
Bandbreedte: | <25khz> |
Ontvangersgevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Gegevensindeling: | 8N1, 8E1, 8O1 (pas aan) |
VERENIGBAARHEID | |
LS-UN10, LS-UN100, LS-U1000, LS-U2000, REEKS LS-UN5000 | |
MACHT | |
Leveringsvoltage: | 5V gelijkstroom of 12V past aan |
Breng Stroom over: | <500ma> |
Ontvang Stroom: | <45ma> |
Slaapstroom: | <20ua> |
ALGEMEEN | |
Communicatie Wijze: | Half-duplex |
Frequentieband: | 433MHz of 400MHz, of 450MHz, 470MHz |
Frequentiemodulatie | FSK/GFSK |
Kanaal: | 8 (gebrek), (facultatieve) 16/32/64 |
Interface: | TTL, RS232, RS485 of USB (kies) |
FYSISCHE EIGENSCHAPPEN | |
Grootte: | 80mm×45mm×20mm (exclusief antennebasis en gegevensspeld) |
Gewicht: | 200g |
Antennebasis: | 50Ω, SMA |
Werkende Temperatuur: | Industrieel: - 40℃~+85℃ (TCXO) |
Frequentiestabiliteit: | ±2.5ppm industrieel |
Toepassing:
Het een rij vormen machine draadloze controle
Automatische meterlezing
LEIDENE vertonings LEIDEN teken
De draadloze Controle van PTZ
Industrie automatisering
Irrigatiesysteem
Gegevenstelemetrie
Roboticacontrole
Huisautomatisering
Spelddefinitie (speld 9)
Speld Nr. |
Signaal Naam |
Functie | Niveau | Verbinding met terminal | Opmerkingen |
1 | GND | Het aan de grond zetten van voeding | Grond | ||
2 | VCC | Voeding gelijkstroom | 5V | ||
3 | RxD/TTL | Gegevens het ontvangen | TTL | TxD | |
4 | TxD/TTL | Gegevens het overbrengen | TTL | RxD | |
5 | SGND | Signaal | |||
6 | A (TXD) | A van rs-485 (TxD van rs-232) | A (RxD) | ||
7 | B (RXD) | B van rs-485 (RxD van rs-232) | B (TxD) | ||
8 | SLAAP | Slaapcontrole | TTL | Slaapsignaal | Lage geldig |
9 | TEST | Fabriek het testen |
Installeer Afmeting

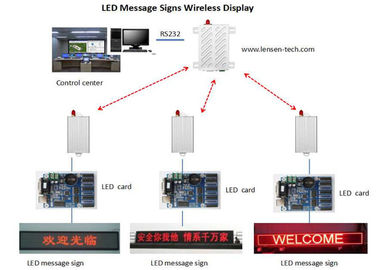

Het voorbeeld van het toepassingsdiagram
