| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-U1000D |
| Min. bestelaantal: | 2PCS |
| Prijs: | Negotiation |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-6days |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 6000pcs/month |
| frequentie: | UHF | machtsoutput: | 1W |
|---|---|---|---|
| Afstand: | 23km LOS | Poort: | RS232/RS485/TTL |
| Haventype: | DB9 | bijlage: | Aluminium |
| Hoog licht: | draadloze radiomodule,periodieke radiomodem |
||

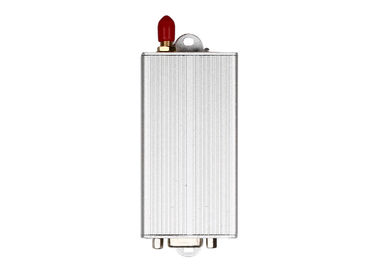

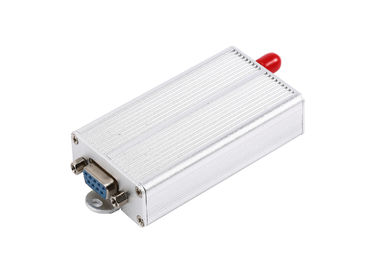

1W draadloze Radiomodem ls-U1000D, UHF Draadloze Gegevenszender
Inleiding:
Ls-U1000D is een UHFmodule van band1000mw gegevens. Met het omhulsel van het elegante en gemakkelijk-aan-moeilijke situatiealuminium, DB9-haven, is het geschikt voor u om aan PC en een andere meters of apparaten te verbinden. Gemakkelijk te installeren, geen nodig programma, geen communicatie prijs.
Parameter:
| PRESTATIES | |
| Machtsoutput: | 1W (@5V-voeding) |
| Rf-Line-of-sight Waaier: | 2000m@1200bps; 3000m@9600bps |
| Het Efficiënte Tarief van rf: | 1200/2400/4800/9600/19200bps |
| Ruimtekanaal: | 1MHz (Gebrek), (12.5/25KHz-aanpassing) |
| Bandbreedte: | <25khz> |
| Ontvangersgevoeligheid: | -123dBm@1200bps (1%-BER) |
| VOORZIEN VAN EEN NETWERK | |
| Voorzien van een netwerktopologie: | Punt-tot-punt, punt-tot-meerpunt |
| VERENIGBAARHEID | |
| Kyl-200 en kyl-300 reeksen | |
| MACHT | |
| Leveringsvoltage: | 5V gelijkstroom (gebrek), (facultatieve) 3.3-3.6V |
| Breng Stroom over: | <450ma> |
| Ontvang Stroom: | <28ma> |
| ALGEMEEN | |
| Communicatie Wijze: | Half-duplex |
| Frequentieband: | 433MHz gebrek (verkiesbare 400-470MHz) |
| Kanaal: | 8 (gebrek), (facultatieve) 16/32/64 |
| Interface: | TTL, RS232, RS485 |
| FYSISCHE EIGENSCHAPPEN | |
| Grootte: | 80mm×45mm×20mm (exclusief antennebasis en gegevensspeld) |
| Gewicht: | 100g |
| Antennebasis: | 50Ω, SMA |
| Werkende Temperatuur: | Industrieel: - 40℃~+85℃ (TCXO) |
| Frequentiestabiliteit: | ±2.5ppm industrieel |
Toepassing:
Spelddefinitie (speld 9)
| Speld Nr. |
Signaal Naam |
Functie | Niveau | Verbinding met terminal | Opmerkingen |
| 1 | GND | Het aan de grond zetten van voeding | Grond | ||
| 2 | VCC | Voeding gelijkstroom | 5V | ||
| 3 | RxD/TTL | Gegevens het ontvangen | TTL | TxD | |
| 4 | TxD/TTL | Gegevens het overbrengen | TTL | RxD | |
| 5 | SGND | Signaal | |||
| 6 | A (TXD) | A van rs-485 (TxD van rs-232) | A (RxD) | ||
| 7 | B (RXD) | B van rs-485 (RxD van rs-232) | B (TxD) | ||
| 8 | SLAAP | Slaapcontrole | TTL | Slaapsignaal | Lage geldig |
| 9 | TEST | Fabriek het testen |
