Input: | 4 digitale input | Uitgangen: | 4 relaisoutput |
---|---|---|---|
machtsoutput: | 1W | frequentie: | 433MHZ |
Afstand: | 2KM | Toepassing: | AAN-UIT- draadloze controle |
Hoog licht: | de module van modbusrtu,pomp van controle |
4 Draadloos I O de Modulepomp van kanalen Draadloos Modbus RTU 4DI4DO/Klep/Tankniveau

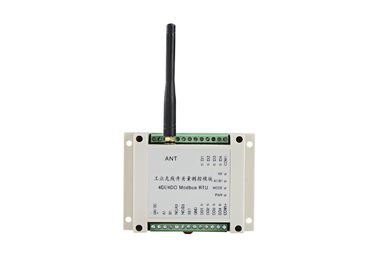

1. Ls-RDIO de algemene inleiding van de reeksmodule
Ls-RDIO Modbus RTU is een industrieel controlemechanisme dat door Lensen Technology wordt ontworpen. Het steunt punt om te richten, aan multipunten draadloos Di te richten, AI, AO inzameling en controle. Deze zendontvanger heeft het voordeel van gemakkelijke installatie, geen vereist programma, geen communicatie prijs. Het is betrouwbare en rendabele substitutie voor de kabel van het spoorsignaal, het signaaldraad van de misstapring.
Ls-RDIO0404 heeft 4 input 4 relaisoutput en 1 RS485 (draadloze aangepaste RS485). Machtsoutput hebben wij 2 versies, is één 100mW voor 1km LOS controleafstand, en een ander één is 1W voor 3km LOS controleafstand.
2. Toepassingsgebied
Ls-RDIO wordt de reeks I/O module wijd gebruikt in de industrieautomatisering zoals proces van fabrieks het centrale gegevens, pompcontrole, tankniveau controle, Transportbandcontrole, olie controle, mijnmachines, milieu controlemateriaal, opheffende apparaten, robotscontrole, het vullen machine, mengt materiaal, logistische lijn, AGV enz.
3. Parameter van RDIO0404
Parameter | |
Machtsoutput: | 1W of 100mW-versie |
Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: | 3km of (1km versie) |
Baudrate: | 2400bps gebrek |
Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk | |
Voorzien van een netwerk: | Punt om aan multipoints te richten en te richten |
Havenbeschrijving | |
Input: | 4 digitale actieve input (het passief past aan) |
Output: |
4 relaisoutput, contact maximum lading AC250V/5A, DC30V/5A (de actieve output 0-5V past aan) |
Communicatie haven | RS485 (draadloze RS485 past aan) |
Huidig | |
Breng stroom over: | <600ma> |
Het ontvangen van stroom: | <50ma> |
Algemeen | |
Frequentie: | 433MHz, 450, 470 of andere band |

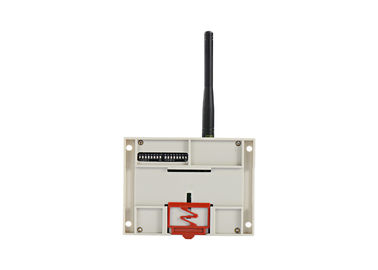

Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen | |
Afmeting: | 115×90×40 (mm) |
Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
Temperatuur: | (industrieel) 35℃~+75℃ |

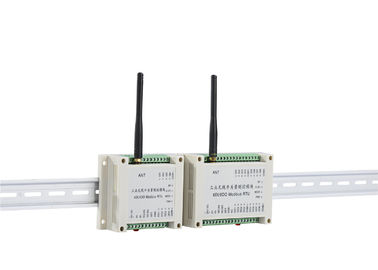

Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |
4. Hoe te gebruiken

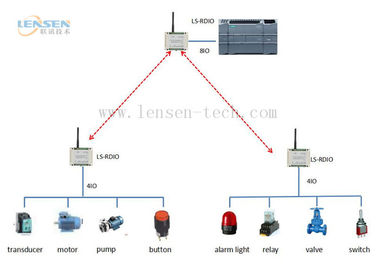

5. Toepassingsvoorbeeld
Opmerkingen:
Meester | Wondzalf | Input en controlecorrespondentie |
A (DI1) | B1 (DO1) | DI1 van a-controle DO1 van B1 |
A (DI2) | B2 (DO1) | DI2 van a-controle DO1 van B1 |
A (DI3) | B3 (DO1) | DI3 van a-controle DO1 van B1 |
A (DI4) | B4 (DO1) | DI4of a-controle DO1 van B1 |
A (DI5) | B5 (DO1) | DI5 van a-controle DO1 van B1 |
A (DI6) | B6 (DO1) | DI6 van a-controle DO1 van B1 |
A (DI7) | B7 (DO1) | DI7 van a-controle DO1 van B1 |
A (DI8) | B8 (DO1) | DI8 van a-controle DO1 van B1 |
A (DO1) | B1 (DI1) | DO1 van A wordt gecontroleerd door DI1 van B1 |
A (DO8) | B8 (DI1) | DO8 van A wordt gecontroleerd door DI1 van B8 |
Nota: de module A en B zou hetzelfde kanaal moeten gebruiken; |
