| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-R314 |
| Min. bestelaantal: | 2PCS |
| Prijs: | Negotiation |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-7 dagen |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 6000pcs/month |
| frequentie: | 433MHZ | machtsoutput: | 1W |
|---|---|---|---|
| Interface: | RS485 | Toepassing: | RS485 draadloze communicatie |
| Afstand: | 2KM | bijlage: | Plastic |
| Hoog licht: | draadloze gegevensmodule,rf-gegevenszendontvanger |
||
RS485 van de Module433mhz rf Gegevens van de gegevenstransmissie Zendontvanger 2km PLC Draadloos Controlemechanisme
Algemene Inleiding

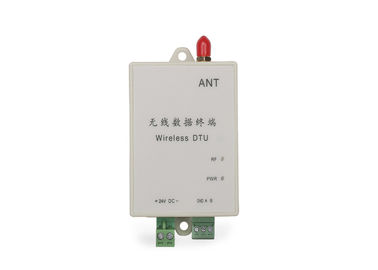

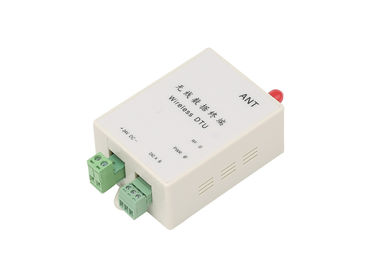

Ls-R314 draadloze DTU, transmissieafstand bereikt 3km LOS, met kleine grootte, plastic bijlage, hoge betrouwbaarheid, wordt het wijd gebruikt voor draadloze communicatie tussen PLC en PC/HMI.
Ls-R314 steunt draadloze communicatie tussen Siemens S7-200, S7-300-reeksplc, PLC van Schneider, Mitsubishi-PLC, ABB-PLC enz. Het steunt Modbus-protocol, met inbegrip van Modbus-ASCII en het protocol van Modbus RTU, PPI-protocol. Ls-R314 DTU kan ook aan omvormer, HMI of andere RS485-apparaten verbinden. Het steunt punt om te richten, richt aan transmissie van multipunten de draadloze gegevens.
De draadloze oplossing heeft het voordeel van levensonderhoudgebruikers van de bedrading van kabels op gevaarlijk gebied, gemakkelijk aan opstelling, geen kabel van de behoeftedraad, verkort projectentijd en onderhoudskosten. Het is een betrouwbare en concurrerende oplossing.
Toepassingsgebied
* Om PLC/HMI voor draadloze gegevenstransmissie te verzamelen
* Druk, stroomtarief, temperatuurenz. gegevensverzamelingen, draadloze transmissie en controle op water/waterzuiveringsinstallatiegebied
* Wind snelheid, regenval, vochtigheidsenz. gegevensverzameling, draadloze transmissie en controle bij of controlerend post
* Temperatuur, vochtigheid, concentraties van de gegevensverzameling van Co2 enz., draadloze transmissie en controle in landbouwserre
* AGV draadloze controle en controle
Technische beschrijving
| Frequentie | 433MHz of 450MHz, 470MHz |
| Machtsoutput | 1W (3000m LOS) |
| Protocolsteun | Standaardmodbus of PPI |
| Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom of 12V gelijkstroom |
| Interface | Rs-485 |
| Kanaliseer Nr. | 16 kanalengebrek |
| Temperatuur | (industrieel) -35℃~+75℃ |
| Afmeting | 80×60×30 (mm) sluit antenne uit |
Toepassingsvoorbeelden
Het voorzien van een netwerk van ls-R314 DTU
Voor punt aan mufti-punten mededeling
Als uw apparaten geen identiteitskaart hebben, wanneer één module overbrengt, kunnen alle anderen de gegevens ontvangen. Bijvoorbeeld, is er A, B, C, de modules van D 4.
Wanneer A gegevens, de modules B, C, en D verzendt kunnen allen ontvangen.
Wanneer B gegevens, de modules A, C en D verzendt kunnen allen ontvangen.
Wanneer C gegevens verzendt, kunnen de modules A, B en D allen de gegevens ontvangen.
Wanneer D gegevens verzendt, kunnen de modules A, B en C allen de gegevens ontvangen.
Als u hoopt kan de specifieke slechts module gegevens ontvangen. Wij keuren opiniepeilingsmethode goed. Gelieve te plaatsen identiteitskaart voor uw apparaten. De meester zal slaventijd tegen tijd onderzoeken, slechts kan de slaaf met specifieke identiteitskaart uw gegevens ontvangen.
3) Als uw apparaat werkelijk geen identiteitskaart kan plaatsen. Wij kunnen identiteitskaart voor modules plaatsen.
Wanneer u seriële poort programmeert, gelieve van nota te nemen het half-duplex is en er draadloze transmissievertraging is.
Het Bericht van ls-R314 DTU in echte toepassing
Draadloze de vertragingstijd van ls-R314 DTU.
De draadloze producten hebben een vertragingstijd. Het verschillende rf-baudrate veroorzaakt verschillende vertragingstijd. Gelieve te verwijzen de specifieke vertragingstijd hieronder:
|
Rf dateert Tarief (bps) |
Vertraging Ts (Mej.) |
Rf-Datumtarief (bps) |
Vertraging Ts (Mej.) |
| 1200 | 90 | 9600 | 12 |
| 2400 | 48 | 19200 | 6 |
| 4800 | 24 |
De foutcorrectiemethode van ls-R314 DTU
Om uw stabiel en betrouwbaar systeem te beloven, stellen voor wij u controle of CRC toevoegt om gegevens opnieuw over te brengen als er fout is.
De transmissiemethode van ls-R314 DTU voor groot gegevenspakket
In theorie, kan ls-R314 niet het pakket van grensgegevens overbrengen, maar wij stellen u niet voor om te groot gegevenspakket over te brengen. Wij stellen elk pakket voor minder dan 120B, betere 60-100B. Ook stellen wij uw programmagebruik ARQ voor om het pakket met fout opnieuw te versturen.
Bijvoorbeeld, veronderstellen wij echte communicatie BER 10-4 is, en de gebruiker een 1KB-dossier (10000bit) moet verzenden, als u via 1 pakket, in theorie overbrengt, daar zal zijn 1bit-fout in elke ontvangende tijd, zodat kan dit 1KB-dossier niet correct de hele tijd overbrengen.
Als u kunt de 1KB-dossiers in 10 verdelen verpak, brengt elk pakket 100B, in theorie over, zou er fout kunnen zijn nadat u 10 pakketten verzendt. De module zal dat pakket via ARQ opnieuw versturen. Hoewel, wij 1 meer pakket verzenden en de gehele efficiency vermindert, maar dit kan alle gegevens beloven kan correct worden ontvangen.
