machtsoutput: | 5W | frequentie: | 150MHz |
---|---|---|---|
Afstand: | 10km LOS | Interface: | RS232/RS485/TTL |
Baudstarief: | 1200bps/2400bps | Toepassing: | Marine |
Hoog licht: | draadloze radiomodule,periodieke radiomodem |

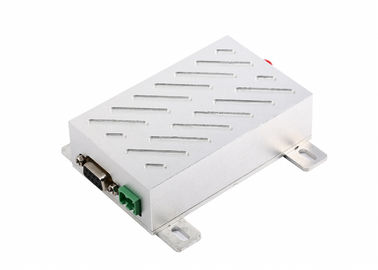

Ls-V5000 de radiomodule keurt dubbele fase-slot lijn, dubbele VCO-structuur en hoge stabiliteit TXCO goed. Met geavanceerde rekenkunde fout-rectificeer systeem, heeft het hoge stabiliteit en betrouwbaarheid. Deze module wordt gewoonlijk gebruikt voor de industriecontrole, watermilieubescherming, op zee redt, olieveldbeheer, draadloos alarm etc. Voorts kunnen wij zijn functies en ODM producten uitbreiden voor u volgens uw specifieke toepassing.
Eigenschappen:
Specificaties:
Dubbele fase-slot lijn, dubbele VCO-structuur, hoge stabiliteit
Dragerfrequentie: VHF/UHF verkiesbaar
Luchtdatasnelheid: 1200/2400bps nu
Interface: TTL/RS-232/RS-485 verkiesbaar
Modulatie: FSK/MSK
Frequentiestabiliteit: ±2.5ppm
Kanaal dat uit elkaar plaatst: 25KHz
Antenneimpedantie: 50 ohm
Temperatuur: -30~+70C
Grootte: 85x58x16mm (zonder radiator)
De transmissieafstand kan 10Km LOS bereiken
Speld Nr. | Signaleer Naam | Definitie | Beschrijving | Opmerkingen | ||
Macht | 1 | VCC | DC12V±10% | Maximumtransmissiestroom: 1.5A | ||
2 | GND | Het aan de grond zetten van voeding | ||||
Signaalbasis | 1 | GND | Het aan de grond zetten van machtssignaal | |||
2 | A (TXD) | Gegevens het ontvangen | TTL TX/RS232 TX/RS485-A | Kies | ||
3 | B (RXD) | Gegevens het overbrengen | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | Het aan de grond zetten van Signaal | ||||
6 | PTT | Audio die controle overbrengt | ||||
7 | MIC BINNEN | De controle van de microfooninput | ||||
8 | SPREKER UIT | De controle van de sprekersoutput | ||||
9 | TEST | Fabriek het testen |
Het ontvangen van parameter:
Het ontvangen van gevoeligheid: ≤-119dBm (meer dan 12dB SINAD)
Aangrenzende kanaalselectiviteit: ≥65dB
Intermodulatieverwerping: ≥65dB
Rommel en beeldenverwerping: ≥70dB
Transmitingsparameter:
Rf-macht: 5W
Frequentieafwijking: ≥ 5.0kHz
Aangrenzende kanaalmacht: ≥70dB
Het overbrengen van stroom: ≤1.5A
Toepassing van ls-V5000:
APRS, SCADA
Draadloze alarm en veiligheidssystemen;
Draadloos stemtransmissiesysteem, draadloze pagers
draadloze controle en procesbeheersing;
Draadloze gegevenstransmissie, automatisch gegevensverzamelingsysteem;
Draadloos conferentie stemmingssysteem;
Draadloze POS, de draadloze slimme terminal van PDA;
Elektronisch busstation en intelligent verkeer;
Het draadloze elektronische vertoningsscherm, LEIDENE vertoning
RS232/RS485 aan radio;
Hoe te om de ls-V5000 gegevens radiomodule te gebruiken
Ls-V5000 verstrekt rs-232, rs-485 of TTL-de haven van de niveauinterface voor directe verbinding met PC, RS485-apparaten, micro-controller en ander UART-materiaal.
Voeding
Ls-V5000 de werken in leveringsvoltage 12V gelijkstroom. Door betere rimpelingsfactor te gebruiken, kunnen de zendontvangers ls-V5000 voeding met ander materiaal ook delen. Als mogelijk, wordt een voltage-stabiliserende spaander met 12V-voltage meer geadviseerd als enige voeding dan schakelaarvoeding. Maar als slechts de schakelaarvoeding beschikbaar, de jam door schakelaarimpuls aan de zendontvanger zou moeten worden vermeden. Bovendien het betrouwbare moet aan de grond zetten worden gebruikt als er andere apparaten in dit systeem zijn. In het geval van het er niet in slagen om aan de grond te verbinden, kan het zijn het eigen aan de grond zetten vormen maar moet absoluut gescheiden zijn van de gemeentelijke elektrische levering.
Spelddefinitie
Speld Nr. | Signaleer Naam | Definitie | Beschrijving | Opmerkingen | ||
Macht | 1 | GND |
Het aan de grond zetten van voeding
|
|||
2 | VCC | DC12V±10% | Maximumtransmissiestroom: 1.5A | |||
Signaalbasis | 1 | RxD (TTL) | Gegevens het ontvangen van TTL | |||
2 | A (TXD) | Gegevens het ontvangen | RS232 TX/RS485-A | Kies | ||
3 | B (RXD) | Gegevens het overbrengen | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
Gegevens het Overbrengen van TTL | ||||
5 | DGND | Het aan de grond zetten van Signaal | ||||
6 | PTT | Audio die controle overbrengt | ||||
7 | MIC BINNEN | De controle van de microfooninput | ||||
8 | SPREKER UIT | De controle van de sprekersoutput | ||||
9 | TEST | Fabriek het testen |
