machtsoutput: | 100mW | frequentie: | 868MHZ |
---|---|---|---|
chip: | SX1276 | Afstand: | 1-5KM |
-Technologie: | LoRa | Interface: | TTL |
Hoog licht: | De Draadloze Module van LORA,loralange afstand |

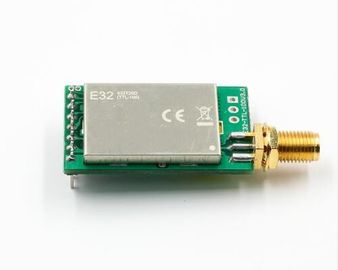

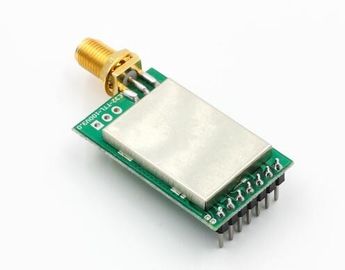

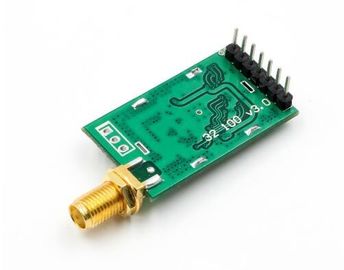

100mW draadloze Lora-Draadloze de Gegevenszender van de Modulezendontvanger SX1276 868MHz
Van de Antenneiot van UART SX1276 868mhz 100mW SMA van de Loralange afstand van de de Zendontvangerzender UHF Draadloze de Ontvangersmodule
werkt de draadloze de zendontvangermodule van 100 mw met LoRa-spread-spectrum technologie, bij 862~893MHz (Gebrek: 868MHz), die op oorspronkelijk ingevoerde RFIC SX1276 van SEMTECH wordt gebaseerd, is de transparante transmissie beschikbaar, TTL-niveau.
Elektroparameters | ||
Frequentieband | 862 - 893MHz | Gebrek: 868MHz, kanaal: 32 |
Leveringsvoltage | 2.1 - 5.5V gelijkstroom | (geadviseerd) 5V |
Communicatie voltage | Maximum5.2v | - |
Het overbrengen van macht | 20dBm | Kan aan 20, 17, 14, 10dBm worden gevormd |
Luchtdatasnelheid | 2.4kbps | Kan aan 0,3, 1,2, 2,4, 4,8, 9,6, 19,2 kbps worden gevormd |
Reservestroom | 4.0uA | M1=1, M0=1 (Wijze 3) |
Het overbrengen van stroom | 120mA@20dBm | ≥300mA |
Het ontvangen van stroom | 14mA | Wijze 0 of Wijze 1 |
Gevoeligheid
|
-138dBm/0.3kbps | De gevoeligheid heeft niets met baudrate of timing te doen |
Algemene parameters | ||
Antennetype | Sma-k | 50Ω kenmerkende impedantie |
Werkende temperatuur | -40 ~ +85℃ | - |
Werkende vochtigheid | 10% ~ 90% | Relatieve vochtigheid, Geen condensatie |
Opslagtemperatuur | -40 ~ +125℃ | - |
Grootte | 21*36mm | - |
Gewicht | 6.7g | Gemiddeld gewicht |
Schakelaar | 1*7*2.54mm | Plug-in |
Verrichtingswaaier | Ongeveer 3000m | Beproevingsomstandigheid: duidelijke en open area& 20dBm, antenneaanwinst: 5dBi, hoogte: 2m, luchtdatasnelheid: 2.4kbps |
Communicatie interface | UART | 8N1, 8E1, 8O1, Acht soorten UART-baudrate, van 1200 tot 115200 bps |
Drijfwijze | UART | Kan aan balans/hoge trekkracht, open-afvoerkanaal worden gevormd |
Het overbrengen van lengte | 512 bytesbuffer | 58 bytes per pakket |
Het ontvangen van lengte | 512 bytesbuffer | 58 bytes per pakket |
Toepassing:
SCADA
AMR (Automatische Meterlezing)
Cameracontrole (PTZ)
De controle van het sportenscorebord
Elektronische tekens en berichtraad
GPS-vloot het volgen
Veiligheidssystemen
Automaat controle
Verre weersystemen
Verre parkeren en poorttoegangssystemen
Ver weeg schalen
HVAC-controle
De verre controle van de pomppost
Geboortelanddefensie
Robotica en controle
De draadloze toepassingen van de inventariscontrole
Spilirrigatie
Telemetrie in de lucht
Verre instrumentatie
Draadloze druk en temperatuursensoren
