Raad over lange afstand van de de Gateway433/868/915mhz GPS Uitbreiding van 4G de Draadloze voor Framboos Pi

Raad over lange afstand van de de Gateway433/868/915mhz GPS Uitbreiding van 4G de Draadloze voor Framboos Pi

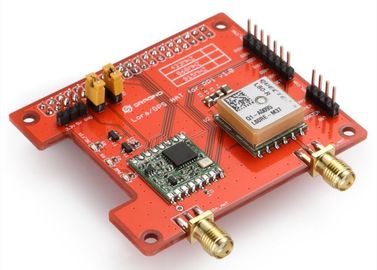

Lora/GPS_HAT is een expensionmodule want LoRaWan voor ues met het Frambozenpi.this product voor die geinteresseerd in het ontwikkelen van LoRaWAN-oplossingen voorgenomen is.

De Lora/GPS-HOED is gebaseerd op de SX1276/SX1278-zendontvanger. Voeg op L80 GPS (Basis op MTK MT3339) toe wordt ontworpen voor toepassingen die GPS gebruiken via de seriële poorten met de Framboos Pi zoals timingstoepassingen of algemene toepassingen wordt verbonden die GPS-informatie die vereisen.

De zendontvangers van de Lora/GPS-HOED kenmerken de LoRa™ lange afstandmodem die ultra-lange waaier uitgespreide spectrummededeling en hoge interferentieimmuniteit terwijl het minimaliseren van huidige consumptie verstrekt. De Lora/GPD-HOED kan een gevoeligheid bereiken van over -148dBm gebruikend een een lage kostenkristal en stuklijst. De hoge die gevoeligheid met de geïntegreerde versterker van de +20 dBmmacht wordt gecombineerd brengt begroting die van de de industrie de belangrijke verbinding het maakt op voor om het even welke toepassing die optimaal waaier of robuustheid vereist. LoRa™ verstrekt ook belangrijke voordelen in zowel het blokkeren als selectiviteit over conventionele modulatietechnieken, die het traditionele ontwerpcompromis tussen waaier, interferentieimmuniteit en energieverbruik oplossen.

Deze raad kan banen berekenen en voorspellen automatisch gebruikend de ephemeris gegevens (tot 3 die dagen) in intern flashgeheugen worden opgeslagen, zodat kan de HOED positie snel zelfs op binnensignaalniveaus met lage machtsconsumptie bevestigen. Met technologie AlwaysLocate™, kan de Lora/GPS-HOED de on/off tijd adaptief aanpassen om evenwicht tussen het plaatsen nauwkeurigheid en machtsconsumptie volgens de milieu en motievoorwaarden te bereiken. GPS steunt ook de automatische functie van de antenneomschakeling. Het kan de omschakeling tussen interne flardantenne en externe actieve antenne bereiken. Voorts houdt het plaatsend tijdens het omschakelingsproces.

Eigenschappen:

• Frequentieband: 868 MHZ/433 MHZ/915 Mhz (pre-vorm in fabriek)
• Lage machtsconsumptie
• Compatibel systeem met Framboos Pi 2 Modelb/raspberry Pi 3.
• LoRa™modem
• FSK, GFSK, MSK, GMSK, DE MODULATIE VAN LORA™AND OOK
• Inleidingsopsporing
• Configureerbaar baudrate
• Ingebouwde temperatuursensor en lage batterijindicator
• Uitstekende het blokkeren immuniteit
• Automatische rf-Betekenis en CAD met ultrasnelle AFC
• Steun DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• De automatische omschakeling van GPS tussen interne flardantenne en externe actieve antenne
• PPS VERSUS NMEA kan de gebruikte in time dienst zijn
• Het bevel van steunsdk
• Ingebouwde LNA voor betere gevoeligheid
• EASY™, geavanceerde AGPS-technologie zonder extern geheugen
• AlwaysLocate™, een intelligent controlemechanisme van periodieke wijze
• De wijze van GPS FLP, over 50%-machtsconsumptie van normale wijze
• GPS-de bescherming van de steunkortsluiting en antenneopsporing

Specificaties voor Lora:

• 168 dB maximumverbindingsbegroting.
• dBm +20 - de constante rf output van 100 mw versus.
• de PA van het +14 dBmhoge rendement.
• Programmeerbaar bitrate tot 300 kbps.
• Hoge gevoeligheid: onderaan aan dBm -148.
• Kogelvrij vooreind: IIP3 = dBm -12,5.
• Uitstekende het blokkeren immuniteit.
• Lage RX-stroom van 10,3 mA, Na-200 registerbehoud.
• Volledig geïntegreerde synthesizer met een resolutie van 61 Herz.
• De modulatie van FSK, van GFSK, van MSK, van GMSK, van LoRaTM en OOK-.
• Ingebouwde beetjesynchroniseur voor klokterugwinning.
• Inleidingsopsporing.
• 127 dB Dynamisch bereik RSSI.
• Automatische rf-Betekenis en CAD met ultrasnelle AFC.
• Pakketmotor tot 256 bytes met CRC.
• Ingebouwde temperatuursensor en lage batterijindicator.

Specificaties voor GPS:

• Basis op MTK MT3339.
• Volgzaam met GPS, SBAS.
• Programmeerbaar bitrate tot 300 kbps.
• Periodieke Interfaces UART: Regelbare 4800~115200 bps, Gebrek: 9600bps.
• Updatetarief: 1Hz (Gebrek), omhoog to10Hz.
• Protocollen: NMEA 0183, PMTK.
• Horizontale Positienauwkeurigheid: Autonoom <2>
• TTFF@-130dBm met EASY™: Koud Begin <15s>
• zonder EASY™: Koud Begin <35s>
• Timingsnauwkeurigheid: 1PPS uit 10ns, Reacquisition-Tijd <1s>
• Snelheidsnauwkeurigheid zonder hulp <0>
• Gevoeligheidsaanwinst -148dBm, het Volgen -165dBm, Reacquisition -160dBm.
• Dynamische Prestatieshoogte Max.18000m, Maximumsnelheid Max.515m/s, Maximumversnelling 4G.
• Kanaal 22 (het Volgen) L1 van de Bandontvanger (1575.42MHz) /66 (Aanwinst).

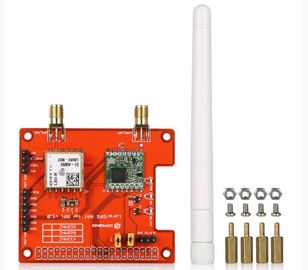

Het pakket omvat:

• 1 HOED van x Lora/GPS
• 4 x-Messingscilinders
• 4 x-Schroeven
• 4 x-Noten
• 1 x-Antenne van de Lijmstok (868 Mhz, 433 Mhz of 915 Mhz hangen in bestelling af)
