machtsoutput: | 1W | frequentie: | 915Mhz |
---|---|---|---|
Afstand: | 5KM | Input: | 4 Di |
output: | 4DO | Toepassing: | Aan-uit- controle |
Hoog licht: | de module van modbusrtu,pomp van controle |
Radio VAN Draadloze I O de Module4di 4DO Draadloze PLC van de Controlemodule 915MHz Lora
1. Ls-RDIO de algemene inleiding van de reeksmodule

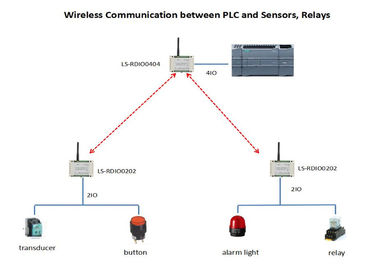

Ls-RDIO Modbus RTU is een industrieel die controlemechanisme door Lensen Technology wordt ontworpen. Het steunt punt om te richten, aan multipunten draadloos Di te richten, AI, AO inzameling en controle. Deze zendontvanger heeft het voordeel van gemakkelijke installatie, geen vereist programma, geen communicatie prijs. Het is betrouwbare en rendabele substitutie voor de kabel van het spoorsignaal, het signaaldraad van de misstapring.

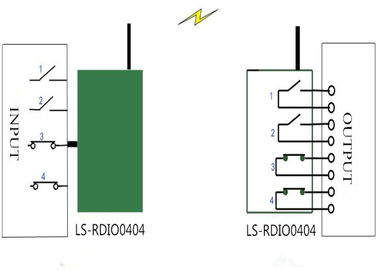

Ls-RDIO0404 heeft 4 input 4 relaisoutput en 1 RS485 (draadloze aangepaste RS485). Machtsoutput hebben wij 2 versies, is één 100mW voor 1km LOS controleafstand, en een ander één is 1W voor 3km LOS controleafstand.
2. Toepassingsgebied
Ls-RDIO wordt de reeks I/O module wijd gebruikt in de industrieautomatisering zoals proces van fabrieks het centrale gegevens, pompcontrole, tankniveau controle, Transportbandcontrole, olie controle, mijnmachines, milieu controlemateriaal, opheffende apparaten, robotscontrole, het vullen machine, mengt materiaal, logistische lijn, AGV enz.
3. Parameter van RDIO0404
Parameter | |
Machtsoutput: | 1W of 100mW-versie |
Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: | 3km of (1km versie) |
Baudrate: | 2400bps gebrek |
Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk | |
Voorzien van een netwerk: | Punt om aan multipoints te richten en te richten |
Havenbeschrijving | |
Input: | 4 digitale actieve input (het passief past aan) |
Output: |
4 relaisoutput, contact maximum lading AC250V/5A, DC30V/5A (de actieve output 0-5V past aan) |
Communicatie haven | RS485 (draadloze RS485 past aan) |
Huidig | |
Breng stroom over: | <600ma> |
Het ontvangen van stroom: | <50ma> |
Algemeen | |
Frequentie: | 433MHz, 450, 470 of andere band |
Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen | |
Afmeting: | 115×90×40 (mm) |
Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
Temperatuur: | (industrieel) 35℃~+75℃ |

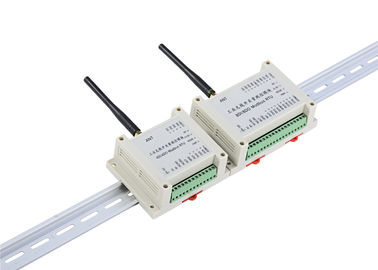

Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |
4. Modbusrtu mededeling en waardeberekening
A. registertypes:
Registertypes | Gelezen bevel |
Schrijf bevel (Controlebevel) |
Macht weg | Functie |
rolregister | 0x01 |
Input --niet steun Output-steun |
Houden niet | Kan inputwaarde lezen |
Houd register | 0x03 |
1) Rolregister:
Input: het is niet geschikt om 8 I/O in één keer te lezen. om elke I/O te controleren navenant, bepaalden wij rolregister. Het registeradres is 0x0000-0x0007.
Output: het is niet geschikt om 8 I/O in één keer te controleren. om elke I/O te controleren navenant, bepaalden wij rolregister het waarvan adres 0x0020-0x0028 is.
Nota: De rol is geen extra middel, enkel een methode voor register het richten-het richten door beetje.
2) Bedrijfsregister:
a. waarde van inputkanalen: 0x0000
Nota: het richten door beetje betekent wij slechts de eerste 8 beetjes gebruiken; bit0 aan bit7 correspondeert met I/O1 aan I/O8;
B: koppel en waarde van outputkanalen terug: 0x0040
Nota: richtend door beetjemiddelen correspondeert beetje 0 met 1/O1, beet 7 correspondeert met 1/O8, beet overeenkomstige waarde 15 met 8 bits wij 0 schrijven.
3) Lezingsmethode:
Rolregister: Lees direct het antwoordende register. 1 middel WEG, 0 middelen.
Bedrijfsregister: Kan alle de 8 inputstaat één keer lezen. Wij gebruiken slechts bit0-bit7 van dit register met 16 bits; elk beetje vertegenwoordigt de staat van een input.
4) Controlemethodes:
a. Gebruik de rol- schrijft direct het overeenkomstige rolregister u overeenkomstige output kunt controleren.
b. Gebruik het bedrijfsregister- acht output deelt 1 bedrijfsregister, zodat kunt u elk beetje afzonderlijk erin slagen om de antwoordende output te controleren.
B. Ongeveer registercontrole
IC |
Lees schrijf |
Functiecode | De producten zijn van toepassing | |||
Kanaal | IC-type | PLC IDENTITEITSKAART | Modbusidentiteitskaart | |||
DI1 | Rolreg. | 1 | 0 | lees | 01 |
RDIO0202 RDIO0404 RDIO0808 |
Holdingsreg. | 40001.0 | 0,0 | lees | 03 | ||
DI2 | Rol Reg. | 2 | 1 | lees | 01 | |
Holdingsreg. | 40001.1 | 0,1 | lees | 03 | ||
DI3 | Rol Reg. | 3 | 2 | lees | 01 |
RDIO0404 RDIO0808 |
Holdingsreg. | 40001.2 | 0,2 | lees | 03 | ||
DI4 | Rol Reg. | 4 | 3 | lees | 01 | |
Holdingsreg. | 40001.3 | 0,3 | lees | 03 | ||
DI5 | Rol Reg. | 5 | 4 | lees | 01 | RDIO0808 |
Holdingsreg. | 40001.4 | 0,4 | lees | 03 | ||
DI6 | Rol Reg. | 6 | 5 | lees | 01 | |
Holdingsreg. | 40001.5 | 0,5 | lees | 03 | ||
DI7 | Rol Reg. | 7 | 6 | lees | 01 | |
Holdingsreg. | 40001.6 | 0,6 | lees | 03 | ||
DI8 | Rol Reg. | 8 | 7 | lees | 01 | |
Holdingsreg. | 40001.7 | 0,7 | lees | 03 | ||
DO1 | Rol Reg. | 33 | 32 |
Lees schrijf |
01/05 |
RDIO0202 RDIO0404 RDIO0808 |
Holdingsreg. | 40065.0 | 64.0 |
Lees schrijf |
03/06 | ||
DO2 | Rol Reg. | 34 | 33 |
Lees schrijf |
01/05 | |
Holdingsreg. | 40065.1 | 64.1 |
Lees schrijf |
03/06 | ||
DO3 | Rol Reg. | 35 | 34 |
Lees schrijf |
01/05 |
RDIO0404 RDIO0808 |
Holdingsreg. | 40065.2 | 64.2 |
Lees schrijf |
03/06 | ||
DO4 | Rol Reg. | 36 | 35 |
Lees schrijf |
01/05 | |
Holdingsreg. | 40065.3 | 64.3 |
Lees schrijf |
03/06 | ||
DO5 | Rol Reg. | 37 | 36 |
Lees schrijf |
01/05 | RDIO0808 |
Holdingsreg. | 40065.4 | 64.4 |
Lees schrijf |
03/06 | ||
DO6 | Rol Reg. | 38 | 37 |
Lees schrijf |
01/05 | |
Holdingsreg. | 40065.5 | 64.5 |
Lees schrijf |
03/06 | ||
DO7 | Rol Reg. | 39 | 38 |
Lees schrijf |
01/05 | |
Holdingsreg. | 40065.6 | 64.6 |
Lees schrijf |
03/06 | ||
DO8 | Rol Reg. | 40 | 39 |
Lees schrijf |
01/05 | |
Holdingsreg. | 40065.7 | 64.7 |
Lees schrijf |
03/06 |
