| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-RAI04 |
| Min. bestelaantal: | 2PCS |
| Prijs: | Negotiation |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-7 dagen |
| Betalingscondities: | T/T, Western Union, |
| Levering vermogen: | 6000pcs/month |
| machtsoutput: | 1W | Kanalen: | 4AI |
|---|---|---|---|
| inputtype: | 0-5V of 0-20mA | Afstand: | 2km of meer |
| Toepassing: | draadloze sensor | -Technologie: | Rf of Lora |
| Hoog licht: | Afstandsbedieningmodule,draadloze kabelzender |
||

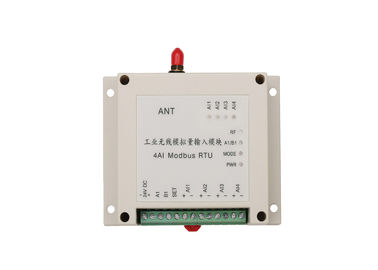

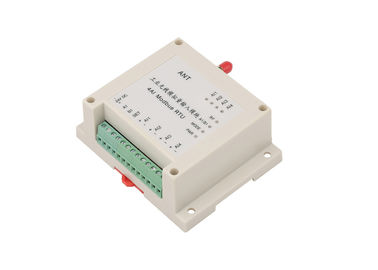

Ls-RAI04 draadloze analoge aanwinstenmodule
Ls-RAI04 Modbus RTU is een I/O module van 1W, 4 analoge input,
Draadloze controle 2km3km door rf
Draadloze controle 5km door Lora
De draadloze grens van de controleafstand niet door 4G

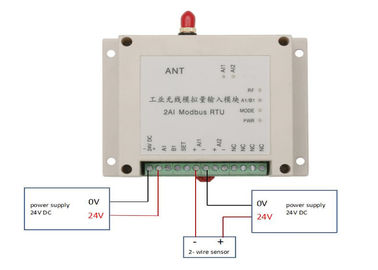

Het gebruik voor de draadloze inzameling van sensorgegevens, 0-5V of 4-20mA signaleren draadloze transmissie
Karakter:
Transparant I/O Systeem
Niet behoefte Internet, geen derde partijcel, geen maandelijkse prijzen
U hebt volledige controle over uw eigen drager
De status in real time koppelt van de externe site terug
Snelle installatie en gemakkelijke opstelling
Paramaeter
| Frequentie | 433MHz of 450MHz of 470MHz of 868MHz/915MHz of 4G |
| Machtsoutput | 1W of 5W passen aan |
| Producten | 4AI |
| Inputtype | 4-20mA of 0-5V of 0-10V |
| Outputtype | 4-20mA of 0-5V of 0-10V |
| Resolutieverhouding | 24 beetje |
| Nauwkeurigheid | ±0.02% |
| Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom |
| Interface | Rs-485 |
| Kanaliseer Nr. | 15ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren |
| Antenne | Uitlopersantenne met 1.5m kabel |
| Het werk temperatuur | -35 industriële °C~+75 °C |
| Het werk vochtigheid | 10%-90% relatieve vochtigheid, geen condensatie |
| Afmeting | 115×90×40 (mm) |
| Moeilijke situatiemanier | Standard 3,5-spoor van het duim het industriële DIN gilde |
Voordeel van draadloze oplossing
- Geen draden, geen behoefte aan boorgaten op muur te begraven of te handhaven
- Betrouwbare mededeling in al richting, om het even welk terrein, ongeacht heuvels, muren, bomen
- Kostenbesparing in installatie en onderhoud
- Gebaseerde radio/Lora, geen behoefte Internet en maandelijkse prijs, volledige eigendom van het systeem
- 4G gebaseerd, hoge snelheid, geen afstandsgrens
Lensen Draadloze RTU eigenschappen

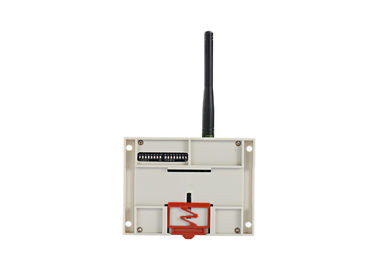

- Draagbaar apparaat, DIN-Spoor dat voor gemakkelijke installatie opzet
- Geïsoleerde input
- LEDs voor voeding, mededeling, input, outputstatus
- Flexibel voorzien van een netwerk, punt om aan multipoints te richten of te richten
- ONDERDOMPELING om verschillende wijzen te veranderen
- De verschillende soorten I/O, Di, AI, AO zijn beschikbaar
- Uitzetbaar I/O
- Korte vertragingstijd
- Het gemakkelijke overhandigen op RS485-netwerk, het protocol van steunmodbus RTU
- Steun online verbetering. Kan door klant vormen in het plaatsen van wijze
Modbusrtu mededeling en overeenkomstige waarde
Registertypes:
| Registertypes | Gelezen bevel |
Schrijf bevel |
Macht weg | Functie |
| Greepregister | 0x01 |
Input --niet steun |
Houden niet | Kan inputwaarde lezen |
| 0x03 |
A. houd register
1. Analoge inputwaarde: 0x0008~0x000B
2. Analoge outputwaarde: 0x0048~0x004B
B: Hoe te lezen
Greepregister: kan 4 analoge ingevoerd lezen of analoge output in één keer controleren 4
Registreer controlemanier
| AI/AO | IC |
Lees |
Functieidentiteitskaart | puntensteun | ||
| Nr. | IC-Type | PLC IDENTITEITSKAART | Modbusidentiteitskaart | |||
| AI1 | Greepregister | 40009 | 8 | Lees | 03 | 2AI/4AI |
| AI2 | Houd register | 40010 | 9 | Lees | 03 | |
| AI3 | Houd register | 40011 | 10 | Lees | 03 | 4AI |
| AI4 | Houd register | 40012 | 11 | Lees | 03 | |
| AO1 | Houd register | 40073 | 72 | Lees-schrijf | 03/06 | 2AO/4AO |
| AO2 | Greepregister | 40074 | 73 | Lees-schrijf | 03/06 | |
| AO3 | Greepregister | 40075 | 74 | Lees-schrijf | 03/06 | 4AO |
| AO4 | Greepregister | 40076 | 75 | Lees-schrijf | 03/06 | |
Ongeveer waardeberekening
Analoge input
Waarde van de de maatregelenwaaier van onze analoge module is de maximum: 0X7FFF
1. Direct maatregelenstroom en voltage
Nauwkeurige value=value u read/0x7FFF*max-waaier
Bijvoorbeeld: om de 1st passage de ingevoerde waarde van van de module (met maximum waaier van 0-20mA) te lezen
Register 0x0008 (analoge input van de 1st passage)
Terugkoppeling: 0x3801
Huidige waarde: (0x3801/0x7FFF) *20mA=8.7509mA
2. Om de waarde van de sensor te meten (4-20mA, 0-6 de sensor van het meterniveau)
Als terugkoppel is de waarde minder dan 6554, is de niveauwaarde 0
Als terugkoppel is de waarde groter dan 6554 de waaiers, van niveau value= (waarde belezen-6554)/(32767-6554) *measure
Bijvoorbeeld: koppel waarde terug is 0X3801, dan is de overeenkomstige niveauwaarde: ((0X3801-6554)/26213) de meter van *6 meter=1.7815
Analoge output
Is de maximum de maatregelenwaaier van de analoge module: 0x7FFF
Direct de stroom van de controleoutput en voltage
Schrijf value=current register of voltagewaarde/maatregel range*0x7FFF
Bijvoorbeeld: om de 1st passage van analoge module te controleren de waarvan maximum maatregelenwaaier 0-20mA is
Register 0x0048 (analoge output van de 1st passage)
Om registerwaarde te schrijven: (8.75/20mA) *0X7FFF =14336=0x3800
