machtsoutput: | 1W | frequentie: | 433MHz/868/915/4G |
---|---|---|---|
Afstand: | 2km/5km/not-grens | output: | 4 output |
Toepassing: | draadloze sensor | Signaal: | 0-5V of 4-20mA |
Hoog licht: | Afstandsbedieningmodule,draadloze kabelzender |

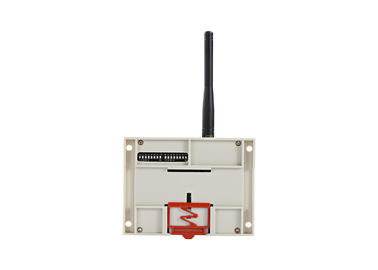

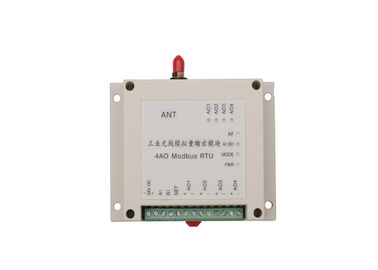

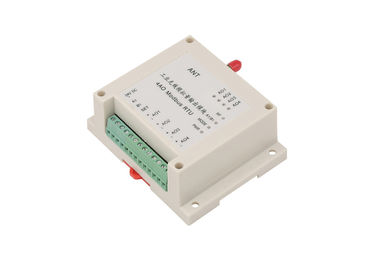

Draadloze Analoge Outputmodule 4 Kanalen 4-20mA Signaal Draadloze Modbus RTU
Algemene Inleiding
Ls-RAO04 Modbus RTU is een 4 CH draadloze AO module, met 4 kanalen analoge output, wordt het wijd gebruikt om het analoge signaal van de sensor over te brengen van 4-20mA of van 0-5V. Zo kunnen uw sensoren radio aan controlecentrum verbinden. Wij hebben soorten verschillende module om verschillende afstand te controleren.
Draadloze controle 2km3km door 1W RF
Draadloze controle 5km door Lora
Draadloze controlelange afstand, geen grens door 4G-module
Verbind uw sensor wirelessly met PLC/HMI
Te proberen onthaal!!!
Voordeel van draadloze oplossing
- Geen draden, geen behoefte aan boorgaten op muur te begraven of te handhaven
- Betrouwbare mededeling in al richting, om het even welk terrein, ongeacht heuvels, muren, bomen
- Kostenbesparing in installatie en onderhoud
- Gebaseerde radio/Lora, geen behoefte Internet en maandelijkse prijs, volledige eigendom van het systeem
- 4G gebaseerd, hoge snelheid, geen afstandsgrens
Lensen Draadloze RTU eigenschappen
- Draagbaar apparaat, DIN-Spoor die voor gemakkelijke installatie opzetten
- Geïsoleerde input
- LEDs voor voeding, mededeling, input, outputstatus
- Flexibel voorzien van een netwerk, punt om aan multipoints te richten of te richten
- ONDERDOMPELING om verschillende wijzen te veranderen
- De verschillende soorten I/O, Di, AI, AO zijn beschikbaar
- Uitzetbaar I/O
- Korte vertragingstijd
- Het gemakkelijke overhandigen op RS485-netwerk, het protocol van steunmodbus RTU
- Steun online verbetering. Kan door klant vormen in het plaatsen van wijze
Frequentie | 433MHz of 450MHz of 470MHz |
Machtsoutput | 1W |
Producten | 4AO |
Inputtype | 4-20mA of 0-5V of 0-10V |
Outputtype | 4-20mA of 0-5V of 0-10V |
Resolutieverhouding | 24 beetje |
Nauwkeurigheid | ±0.02% |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom |
Interface | Rs-485 |
Kanaliseer Nr. | 15ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren |

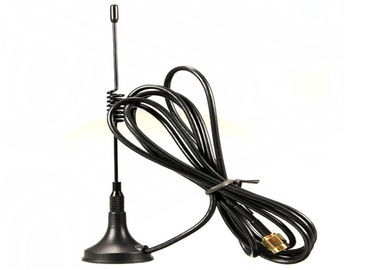

Antenne | Uitlopersantenne met 1.5m kabel |
Het werk temperatuur | -35 industriële °C~+75 °C |
Het werk vochtigheid | 10%-90% relatieve vochtigheid, geen condensatie |
Afmeting | 115×90×40 (mm) |
Moeilijke situatiemanier | Standard 3,5-spoor van het duim het industriële DIN gilde |
Modbusrtu mededeling en overeenkomstige waarde
Registertypes:
Registertypes | Gelezen bevel |
Schrijf bevel (Controlebevel) |
Macht weg | Functie |
Greepregister | 0x01 |
Input --niet steun Output--steun |
Houden niet | Kan inputwaarde lezen |
0x03 |
A. houd register
1. Analoge inputwaarde: 0x0008~0x000B
2. Analoge outputwaarde: 0x0048~0x004B
B: Hoe te lezen
Greepregister: kan 4 analoge ingevoerd lezen of analoge output in één keer controleren 4
Registreer controlemanier
AI/AO | IC |
Lees schrijf |
Functieidentiteitskaart | puntensteun | ||
Nr. | IC-Type | PLC IDENTITEITSKAART | Modbusidentiteitskaart | |||
AI1 | Greepregister | 40009 | 8 | Lees | 03 | 2AI/4AI |
AI2 | Houd register | 40010 | 9 | Lees | 03 | |
AI3 | Houd register | 40011 | 10 | Lees | 03 | 4AI |
AI4 | Houd register | 40012 | 11 | Lees | 03 | |
AO1 | Houd register | 40073 | 72 | Lees-schrijf | 03/06 | 2AO/4AO |
AO2 | Greepregister | 40074 | 73 | Lees-schrijf | 03/06 | |
AO3 | Greepregister | 40075 | 74 | Lees-schrijf | 03/06 | 4AO |
AO4 | Greepregister | 40076 | 75 | Lees-schrijf | 03/06 |
Ongeveer waardeberekening
Analoge input
Waarde van de de maatregelenwaaier van onze analoge module is de maximum: 0X7FFF
1. Direct maatregelenstroom en voltage
Nauwkeurige value=value u read/0x7FFF*max-waaier
Bijvoorbeeld: om de 1st passage de ingevoerde waarde van van de module (met maximum waaier van 0-20mA) te lezen
Register 0x0008 (analoge input van de 1st passage)
Terugkoppeling: 0x3801
Huidige waarde: (0x3801/0x7FFF) *20mA=8.7509mA
2. Om de waarde van de sensor te meten (4-20mA, 0-6 de sensor van het meterniveau)
Als terugkoppel is de waarde minder dan 6554, is de niveauwaarde 0
Als terugkoppel is de waarde groter dan 6554 de waaiers, van niveau value= (waarde belezen-6554)/(32767-6554) *measure
Bijvoorbeeld: koppel waarde terug is 0X3801, dan is de overeenkomstige niveauwaarde: ((0X3801-6554)/26213) de meter van *6 meter=1.7815
Analoge output
Is de maximum de maatregelenwaaier van de analoge module: 0x7FFF
Direct de stroom van de controleoutput en voltage
Schrijf value=current register of voltagewaarde/maatregel range*0x7FFF
Bijvoorbeeld: om de 1st passage van analoge module te controleren de waarvan maximum maatregelenwaaier 0-20mA is
Register 0x0048 (analoge output van de 1st passage)
Om registerwaarde te schrijven: (8.75/20mA) *0X7FFF =14336=0x3800
