| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-RDIO0808 |
| Min. bestelaantal: | 2PCS |
| Prijs: | Negotiation |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-7 dagen |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 6000pcs/month |
| Frequentie: | 433/868/915MHz | Machtsoutput: | 1W |
|---|---|---|---|
| Afstand: | 23km/5km | Input: | 8 digitale input |
| Output: | 8 relaisoutput | Protocol: | Modbus rtu |
| Hoog licht: | Afstandsbedieningmodule,draadloze kabelzender |
||
1. Algemene Inleiding

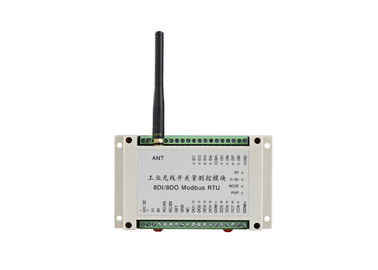

Ls-RDIO0808 draadloze RTU heeft 8 digitale input, relais 8 putput.
Wij hebben verschillende types om aan uw verschillende vereisten van de controleafstand te voldoen.
Binnen 2km, kon u ons rf-type gebruiken,
Rond 5km, u konden 5W-versie of Lora-type gebruiken
Als u langere afstand wilt controleren, kon u 4G-type draadloze I/O gebruiken
2. Toepassingsgebied
Ls-RDIO wordt de reeks I/O module wijd gebruikt in de industrieautomatisering zoals proces van fabrieks het centrale gegevens, pompcontrole, olie controle, mijnmachines, milieu controlemateriaal, opheffende apparaten, robotscontrole, het vullen machine, mengt materiaal, logistische lijn, AGV enz.
3. Parameter
| Parameter | |
| Machtsoutput: | 1W of 100mW-versie |
| Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
| Controleafstand: | 3km of (1km versie) |
| Baudrate: | 1200bps |
| Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
| Voorzien van een netwerk | |
| Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
| Havenbeschrijving | |
| Input: | 8 actieve Di (aangepast passief) |
| Output: | 8 relais passieve output, |
| Communicatie haven | RS485 (draadloze RS485 past aan) |
| Huidig | |
| Breng stroom over: | <600ma> |
| Het ontvangen van stroom: | <50ma> |
| Algemeen | |
| Frequentie: | 433MHz, 400, 450, 470 of andere band |
| Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
| Fysische eigenschappen | |
| Afmeting: | 145×90×40 (mm) |

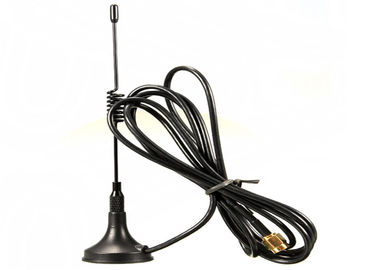

| Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
| Temperatuur: | (industrieel) -35℃~+75℃ |
| Opzettende methode: | Standard 3,5-spoor van het duim het industriële gilde |
4. Hoe te om draadloze I/O te gebruiken
5. De voorbeelden van het toepassingsdiagram

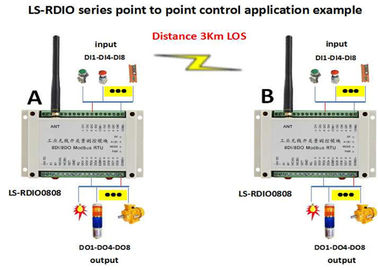

1) Punt om controle te richten
Opmerkingen:
| Module A | Module B | Input en Outputcorrespondentie |
| A (DI1-DI8) | B (DO1-DO8) | DI1-DI8 van A aan controle DO1-DO8 van respectievelijk B |
| A (DO1-DO8) | B (DI1-DI8) | DO1-DO8 van A wordt gecontroleerd door DI1-DI8 van respectievelijk B |
| Nota's: A en B zouden hetzelfde kanaal moeten gebruiken | ||
2) Één meester aan controle 2 slaven
Opmerkingen:
| Hoofdmodule | Slaaf Module | Input en Outputcorrespondentie |
| A (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 van a-controle DO1-DO4 van respectievelijk B1 |
| A (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 van a-controle DO1-DO4 van respectievelijk B2 |
| A (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 van A wordt gecontroleerd door DI1-DI4 van B1 |
| A (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 van A wordt gecontroleerd door DI1-DI4 van B2 |
| Nota's: A en B zouden hetzelfde kanaal moeten gebruiken | ||
3) Één meester aan controle 4 slaven
Opmerkingen:
| Meester | Slaaf | Input en Outputcorrespondentie |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 van a-controle DO1-DO2 van B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 van a-controle DO1-DO2 van B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 van a-controle DO1-DO2 van B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 van a-controle DO1-DO2 van B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 van A door DI1-DI2 van B wordt gecontroleerd die |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 van A door DI1-DI2 van B2 wordt gecontroleerd die |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 van A door DI1-DI2 van B3 wordt gecontroleerd die |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 van A door DI1-DI2 van B4 wordt gecontroleerd die |
| Nota's: A en B zouden hetzelfde kanaal moeten gebruiken | ||
4) Één meester aan 8 wondzalf
Opmerkingen:
| Meester | Wondzalf | Input en controlecorrespondentie |
| A (DI1) | B1 (DO1) | DI1 van a-controle DO1 van B1 |
| A (DI2) | B2 (DO1) | DI2 van a-controle DO1 van B2 |
| A (DI3) | B3 (DO1) | DI3 van a-controle DO1 van B3 |
| A (DI4) | B4 (DO1) | DI4of a-controle DO1 van B4 |
| A (DI5) | B5 (DO1) | DI5 van a-controle DO1 van B5 |
| A (DI6) | B6 (DO1) | DI6 van a-controle DO1 van B6 |
| A (DI7) | B7 (DO1) | DI7 van a-controle DO1 van B7 |
| A (DI8) | B8 (DO1) | DI8 van a-controle DO1 van B8 |
| A (DO1) | B1 (DI1) | DO1 van A wordt gecontroleerd door DI1 van B1 |
| A (DO8) | B8 (DI1) | DO8 van A wordt gecontroleerd door DI1 van B8 |
| Nota: de module A en B zou hetzelfde kanaal moeten gebruiken; | ||
5) Om met PC/PLC te communiceren
