| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-lr-U5000 |
| Min. bestelaantal: | 2PCS |
| Prijs: | Negotiation |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-6 dagen |
| Betalingscondities: | Western union, T/T |
| Levering vermogen: | 6000pcs/month |
| machtsoutput: | 5W | Afstand: | 15km |
|---|---|---|---|
| Poort: | RS485 | bijlage: | Aluminium |
| kleur: | Black | chip: | SX1278 |
| Hoog licht: | De Draadloze Module van LORA,loralange afstand |
||

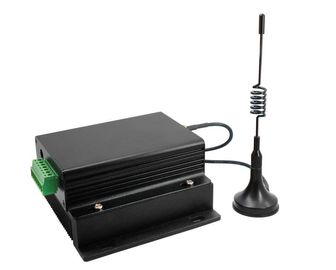

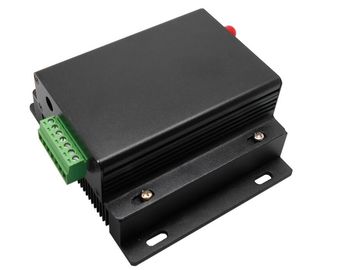

van de Gatewaymoduledtu van 5W 433MHz Lora Draadloze UHFmodule 433M Rf-Zender/Ontvanger SX1278
Eigenschap
Transmissieafstand op open gebied tot 15Km @ 96Kbps
433/470MHz
40 kanalen
LoRamodulatie
Interface: TTL/RS232/RS485
Gevoeligheid: -139 dBm
Maximum outputmacht: 5W (+37dBm)
Het werk voltage: 9 ~ 30 V
Het werk temperatuur: -40 ~ +85 °C
Toepassing
Afstandsbedieningtelemetrie
Verre meterlezing
Veiligheidssysteem
Industriële gegevensverzameling
Huisautomatisering
Draadloze datacommunicatie
Toegangssysteem
Robotcontro
Elektroparameter:
| Nr. | Punt | Parameterdetails | Beschrijving |
| 1 | Grootte | 82 * 62 *25mm | Zonder antenne |
| 2 | Gewicht | 133g | Zonder antenne |
| 3 | Frequentieband | Gebrek: 433MHz | 410~441MHz |
| 4 | Huisvesting | Aluminiumlegering | Zwart |
| 5 | Schakelaar | RS485: 1*4*3.81mm | Het schroeven |
| 6 | Leveringsvoltage | 8 ~ 28V gelijkstroom | Nota: het voltage hoger dan 28V is verboden |
| 7 | Communicatie niveau | RS232/RS485 | Beschikbaar voor RS232 en RS485 |
| 8 | Verrichtingswaaier | 3000m | Beproevingsomstandigheid: duidelijke en open gebied & 20dBm, antenneaanwinst: 5dBi, hoogte: > 2m, |
| 9 | Het overbrengen van macht | Maximum30dbm | Ongeveer kan 1W, aan 20, 17, 14, 10dBm worden gevormd |
| 10 | Het ontvangen van gevoeligheid | -130dBm/2.4kbps | De gevoeligheid heeft niets met baudrate en timing te doen |
| 11 | Luchtdatasnelheid | 2.4kbps | Kan aan 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps worden gevormd |
| 12 | Reservestroom | 14mA | Wijze 3 (voeding: 12V) |
| 13 | Het overbrengen van stroom | 126mA/20dBm | >(geadviseerd) 300mA |
| 14 | Het ontvangen van stroom | 28mA | 12V |
| 15 | Communicatie interface | RS232/RS485 | 8N1, 8E1, 8O1 |
| 16 | Het drijven van wijze | RS232/RS485 | Kan aan balans/hoge trekkracht, open-afvoerkanaal worden gevormd |
| 17 | Het overbrengen van lengte | 512 bytesbuffer | 58 bytes per pakket |
| 18 | Het ontvangen van lengte | 512 bytesbuffer | 58 bytes per pakket |
| 19 | Adres | 65536 configureerbare adressen | Gemakkelijk voor netwerk, uitzending en vaste transmissie |
| 20 | RSSI-steun | Ingebouwde intelligente verwerking | - |
| 21 | Antennetype | Sma-k | Extern draadgat |
| 22 | Werkende temperatuur | -40 ~ +85℃ | Industriële rang |
| 23 | Werkende vochtigheid | 10% ~ 90% | Relatieve vochtigheid, geen condensatie |
| 24 | Opslagtemperatuur | -40 ~ +125℃ | Industriële rang |
DTU-fabriek het plaatsen
| DTU-type aantal | het werk frequentie | Identiteitskaart-adres | Fabriekskanaal | Luchttarief | Seriële poorttarief | Seriële poortformaat | Het overbrengen van macht |
| Ls-lr-DTU30 | 433.00 | 0x1234 | 23channel | 2.4 | 9600 | 8N1 | 1000 |
Het werk wijzen
De module heeft twee werkende wijzen, die door het TERUGSTELLENindicator kunnen worden waargenomen, details wordt getoond in de volgende lijst:
| wijzen (0-1) | Het licht van de het TERUGSTELLENindicator | Wijzeinleiding | Opmerkingen |
| transparante overbrengende wijze 0 | van | Seriële poort open, draadloze open, transparante transmissie | De ontvanger moet op wijze 0 zijn |
| op | DTU-de parameters kunnen worden gevormd | Voor nadere informatie te zien gelieve de het werk parameters |
