Machtsoutput: | 5w | Frequentie: | VHF/UHF |
---|---|---|---|
Afstand: | 10km LOS | Interface: | RS232/RS485/TTL |
Baudrate: | 1200bps/2400bps | Toepassing: | marine |
Hoog licht: | digitale audiomodule,draadloze audiozendontvangermodule |

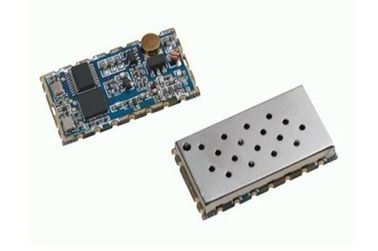

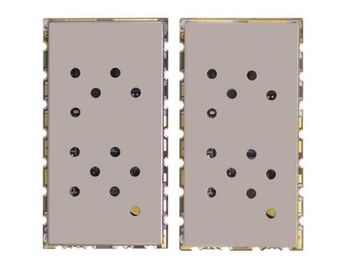

400-480mhz digitaal Radio Mobiel VHF 134-174MHz 5W alle-in-Één 10Km Digitale Wakie-Talkie
Eigenschappen:
* Frequentie: 400 ~ 480 Mhz (UHF)
* 134~174MHZ (VHF)
* Tx en Rx-frequentie, Tx en Rx CTCSS, CDCSS kunnen alleen worden geplaatst.
* Bandbreedte 12.5/25KHz
* Outputmacht tot 1 w
* Transmissieafstand tot 3,5 tot 5 km op Open gebied
* Gevoeligheid: - 124 DBM
* Kleine grootte
* Ingebouwde EEPROM, gegevens gehouden weg zelfs aangedreven onveranderd
* 38 CTCSS
* 166 CDCSS
* 8 niveausquelch
* regelbaar volume 8
* hoog - de lage macht is facultatief (500 mw) - 1w
* brede waaier van het werk voltage 3,3 tot 5,5 V
* 1 p.p.m. van KDS TCXO het kristal
Toepassing:
* kleine walkie-talkie
* Onzichtbaar intercomsysteem
* Sportproducten
* bouw communautair veiligheidssysteem
* audiotoezichtsysteem
Pin Definition:
Pin No. | Signaalnaam | Definitie | Beschrijving | Opmerkingen | ||
Macht | 1 | VCC | DC12V±10% | Maximumtransmissiestroom: 1.5A | ||
2 | GND | Het aan de grond zetten van voeding | ||||
Signaalbasis | 1 | GND | Het aan de grond zetten van machtssignaal | |||
2 | A (TXD) | Gegevens het ontvangen | TTL TX/RS232 TX/RS485-A | Kies | ||
3 | B (RXD) | Gegevens het overbrengen | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | Het aan de grond zetten van Signaal | ||||
6 | PTT | Audio die controle overbrengen | ||||
7 | MIC BINNEN | De controle van de microfooninput | ||||
8 | SPREKER UIT | De controle van de sprekersoutput | ||||
9 | TEST | Fabriek het testen |
Pin Definition
Pin No. | Signaalnaam | Definitie | Beschrijving | Opmerkingen | ||
Macht | 1 | GND |
Het aan de grond zetten van voeding
|
|||
2 | VCC | DC12V±10% | Maximumtransmissiestroom: 1.5A | |||
Signaalbasis | 1 | RxD (TTL) | Gegevens het ontvangen van TTL | |||
2 | A (TXD) | Gegevens het ontvangen | RS232 TX/RS485-A | Kies | ||
3 | B (RXD) | Gegevens het overbrengen | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
Gegevens het Overbrengen van TTL | ||||
5 | DGND | Het aan de grond zetten van Signaal | ||||
6 | PTT | Audio die controle overbrengen | ||||
7 | MIC BINNEN | De controle van de microfooninput | ||||
8 | SPREKER UIT | De controle van de sprekersoutput | ||||
9 | TEST | Fabriek het testen |
