machtsoutput: | 1W | frequentie: | 433MHZ |
---|---|---|---|
Afstand: | 2KM | kanaal: | 2 kanalen |
Signaaltype: | 0-5V | Interface: | RS485 |
Hoog licht: | de verre module van I o,ver iosysteem |

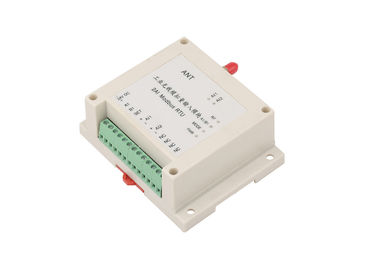

2 Analoge Input en Output 433MHz van de kanalen de Draadloze Analoge Module 0-5V
Inleiding

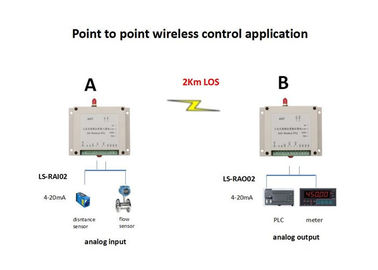

Dit systeem omvat een analoge de inputmodule van ls-RAI02 2ch en een LS-RAO02.2ch analoge outputmodule
Het is o.k. om het analoge signaal van 0-5V over te brengen of van 4-20mA of van 0-10V
De controleafstand omvat 2km LOS
Één zij analoge input, één zij analoge output

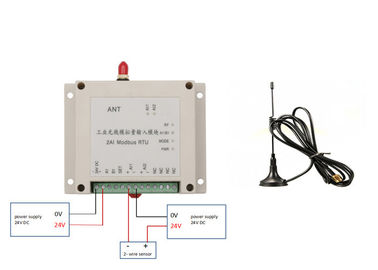

Ls-RAI02 Parameter
Frequentie | 433MHz of 450MHz of 470MHz of Lora |
Machtsoutput | 1W |
Producten | 2AI |
Inputtype | 4-20mA of 0-5V of 0-10V |
Outputtype | 4-20mA of 0-5V of 0-10V |
Resolutieverhouding | 24 beetje |
Nauwkeurigheid | ±0.02% |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom |
Interface | Rs-485 |
Kanaliseer Nr. | 16ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren |

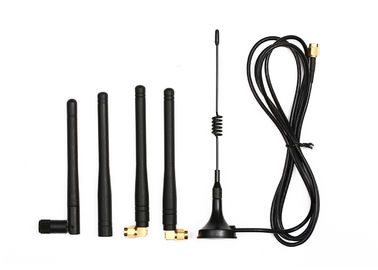

Antenne | Uitlopersantenne met 1.5m kabel |
Het werk temperatuur | -35 °C ~ +75 industriële °C |
Het werk vochtigheid | 10%-90% relatieve vochtigheid, geen condensatie |
Afmeting | 115×90×40 (mm) |
Moeilijke situatiemanier | Standard 3,5-spoor van het duim het industriële DIN gilde |
Ls-RAO02 parameter
Frequentie | 433MHz of 450MHz of 470MHz of Lora |
Machtsoutput | 1W |
Producten | 2AO |
Inputtype | 4-20mA of 0-5V of 0-10V |
Outputtype | 4-20mA of 0-5V of 0-10V |
Resolutieverhouding | 24 beetje |
Nauwkeurigheid | ±0.02% |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom |
Interface | Rs-485 |
Kanaliseer Nr. | 16ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren |
Antenne | Uitlopersantenne met 1.5m kabel |
Het werk temperatuur | -35 °C ~ +75 industriële °C |
Het werk vochtigheid | 10%-90% relatieve vochtigheid, geen condensatie |
Afmeting | 115×90×40 (mm) |
Moeilijke situatiemanier | Standard 3,5-spoor van het duim het industriële DIN gilde |
Toepassing:
Draadloze pompcontroles
Automatiseer uw tankniveau zonder draad tussen de putpomp en de tank in werking te stellen. De draadloze pompcontroles besparen u tijd en geld.
Draadloze tankniveau controle
het eenvoudige draadloze toezicht op uw tankniveau van een verre plaats en ontvangt kritieke statusupdates.
Slimme landbouw
Spilirrigatie, gronddruk en temperatuur controle
Gegevensregistreren
Wirelessly verwerft en registreert diverse gegevens van een verre plaats gebruikend onze analoge I/O module
Stapelaarcontrole
Het begin en houdt uw stapelaar tegen/reclaimir. Sluit PLC in controlecentrum aan stapelaar aan en warmtewisselaar.
De draadloze inzameling van het sensorsignaal
0-5V of 4-20mA signaleren draadloze transmissie
Modbusrtu mededeling en overeenkomstige waarde
Registertypes:
Registertypes | Gelezen bevel |
Schrijf bevel (Controlebevel) |
Macht weg | Functie |
Greepregister | 0x01 |
Input --niet steun Output--steun |
Houden niet | Kan inputwaarde lezen |
0x03 |
A. houd register
1. Analoge inputwaarde: 0x0008~0x000B
2. Analoge outputwaarde: 0x0048~0x004B
B: Hoe te lezen
Greepregister: kan 4 analoge ingevoerd lezen of analoge output in één keer controleren 4
Registreer controlemanier
AI/AO | IC |
Lees schrijf |
Functieidentiteitskaart | puntensteun | ||
Nr. | IC-Type | PLC IDENTITEITSKAART | Modbusidentiteitskaart | |||
AI1 | Greepregister | 40009 | 8 | Lees | 03 | 2AI/4AI |
AI2 | Houd register | 40010 | 9 | Lees | 03 | |
AI3 | Houd register | 40011 | 10 | Lees | 03 | 4AI |
AI4 | Houd register | 40012 | 11 | Lees | 03 | |
AO1 | Houd register | 40073 | 72 | Lees-schrijf | 03/06 | 2AO/4AO |
AO2 | Greepregister | 40074 | 73 | Lees-schrijf | 03/06 | |
AO3 | Greepregister | 40075 | 74 | Lees-schrijf | 03/06 | 4AO |
AO4 | Greepregister | 40076 | 75 | Lees-schrijf | 03/06 |
Ongeveer waardeberekening
Analoge input
Waarde van de de maatregelenwaaier van onze analoge module is de maximum: 0X7FFF
1. Direct maatregelenstroom en voltage
Nauwkeurige value=value u read/0x7FFF*max-waaier
Bijvoorbeeld: om de 1st passage de ingevoerde waarde van van de module (met maximum waaier van 0-20mA) te lezen
Register 0x0008 (analoge input van de 1st passage)
Terugkoppeling: 0x3801
Huidige waarde: (0x3801/0x7FFF) *20mA=8.7509mA
2. Om de waarde van de sensor te meten (4-20mA, 0-6 de sensor van het meterniveau)
Als terugkoppel is de waarde minder dan 6554, is de niveauwaarde 0
Als terugkoppel is de waarde groter dan 6554 de waaiers, van niveau value= (waarde belezen-6554)/(32767-6554) *measure
Bijvoorbeeld: koppel waarde terug is 0X3801, dan is de overeenkomstige niveauwaarde: ((0X3801-6554)/26213) de meter van *6 meter=1.7815
Analoge output
Is de maximum de maatregelenwaaier van de analoge module: 0x7FFF
Direct de stroom van de controleoutput en voltage
Schrijf value=current register of voltagewaarde/maatregel range*0x7FFF
Bijvoorbeeld: om de 1st passage van analoge module te controleren de waarvan maximum maatregelenwaaier 0-20mA is
Register 0x0048 (analoge output van de 1st passage)
Om registerwaarde te schrijven: (8.75/20mA) *0X7FFF =14336=0x3800
