Machtsoutput: | 1W | frequentie: | UHF |
---|---|---|---|
Interface: | RS232, RS485, USB | Afstand: | 2km |
De manier van de interfaceverandering: | ONDERDOMPELING | Protocol: | Modbus RTU |
Hoog licht: | UHF Draadloze Controlemodule,Module van de ONDERDOMPELINGS de Draadloze Controle,PLC Analoge I O Module |
PLC de Draadloze Draadloze communicatie van de Controlemodule tussen 2 PLC Modbus RTU
Inleiding:

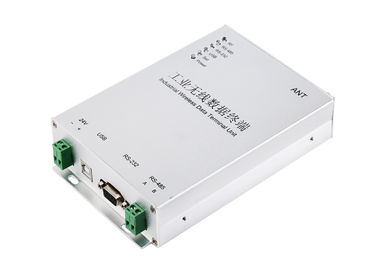

Ls-R324 is een 1W draadloze DTU
Zijn controleafstand 2km

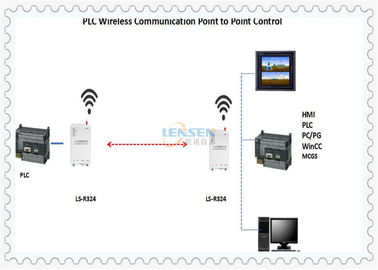

Gebruik voor draadloze communicatie tussen PLC 2
In plaats daarvan de RS485-kabel
Steun Modbus RTU
Toepassing:
Water/waterzuiveringsinstallatiegebied
Windsnelheid, regenval, vochtigheidsenz. gegevensverzameling
Temperatuur, vochtigheid, concentraties van de gegevensverzameling van Co2 enz.
Draadloze gegevensverzameling en transmissie
Draadloze communicatie tussen PLC en sensoren
Parameter:
Machtsoutput: 24V gelijkstroom
Rf-macht: 1W
Luchtbaudrate: 1,200/2,400/4,800/9,600/19,200bps kiezen
Interfacebaudrate: 1,200/2,400/4,800/9,600/19,200bps programmeerbaar
Frequentieband: 433, 450, 470 of anderen
Interface: RS-232, RS-485 EN USB
Communicatie wijze: Half-duplex
Kanaal: 8 (gebrek), (aangepaste) 16/32
Ontvang stroom: <45ma>
Ontvang gevoeligheid: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Het overbrengen van stroom: <500ma>
Rf-line-of-sight waaier: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Grootte: 175*115*32mm (zonder antennehaven)
Frequentie | 433MHz of 450MHz, 470MHz |
Machtsoutput | 1W (3000m LOS) |
Protocolsteun | Het standaardprotocol van Modbus RTU of user-defined protocol |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom of 12V gelijkstroom |
Interface | Rs-485 (gebrek) of RS232 of USB |
Kanaliseer Nr. | 15 kanaal, gebruiksonderdompeling aan verandering |
Antenne | Vrije uitlopersantenne met 1.5m kabel (koop 5.5dBi-uitlopersantenne) |
Temperatuur | (industrieel) -35℃~+75℃ |
Afmeting | 175×115×32 (mm) sluit antenne uit |
Moeilijke situatiemethode | Schroef |
Pin Definition:
De steun RS232, RS485, USB, u kan ONDERDOMPELINGSschakelaar aan programma gebruiken
Ongeveer de LEIDENE indicator
a. Wanneer de module macht is, is MACHTSleiden altijd (rood).
b. Wanneer de module binnengaat om wijze (ONDERDOMPELING 8) te plaatsen, is VASTGESTELDE leiden altijd (rood).
c. Wanneer de module overbrengt,
als u RS232-haven gebruikt, RS232-LEIDENE (groene) knipoogjes regelmatig.
als u RS485-haven gebruikt, RS485-LEIDENE (groene) knipoogjes regelmatig.
als u USB-poort gebruikt, USB-LEIDENE (groene) knipoogjes regelmatig.
d. Wanneer de module ontvangt, rf-LEIDENE (blauwe) knipoogjes regelmatig.
