Input: | 4-20mA, 0-20mA | Output: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Kanalen: | 1 voerde 1 output in | Voeding: | 24V gelijkstroom |
Hoog licht: | 4-20mA Digitaal Signaalisolator,0-5V digitaal Signaalisolator,0.5mS analoog Signaalisolator |

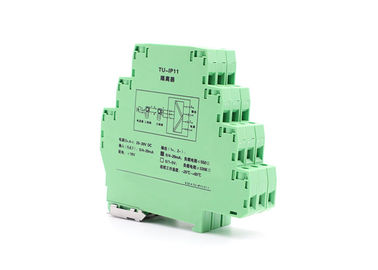

Turkije-IP de distributieisolator van de reeks die moet de analoge input, isolatiemacht voor two-wire zenders en three-wire zenders op plaats, en ook gelijktijdig overdracht en output verstrekken het 0/4~20mA-signaal door de zender wordt veroorzaakt. Het vergt onafhankelijke voeding. Zijn voeding, input en output zijn gescheiden aan elkaar.
Input
Inputsignaal: 4-20mA, 0-20mA
Maximumingangsstroom: 35mA
Distributievoltage: ≥19V gelijkstroom
Output
Outputsignaal: 4-20mA; 0-20mA; 0-5V; 0-10V
Maximumoutputstroom: 35mA
De weerstand van de outputlading: RL ≤ 500Ω (wanneer de output een huidig signaal is);
RL>330KΩ (wanneer de output een voltagesignaal is)
Nota: De gebruiker kan de huidige output of voltageoutput specificeren wanneer het opdracht geven tot.
Basisparameters
Macht: DC24V, voltagewaaier: DC20-30V
Huidige consumptie: ≤60mA (één ingevoerd en één output, 24V-voeding, 20mA-output)
Basisnauwkeurigheid: ± 0.1% F.S.
Temperatuurafwijking: 0,005% F.S./°C
Reactietijd: ≤0.5mS (0-90%) (TYPE)
Machtsbescherming: omgekeerde machtsbescherming
Isolatiesterkte: 1500V AC/1min (tussen input, output, en macht)
Isolatieweerstand: ≥100MΩ; 500V gelijkstroom (tussen input, output, en macht)
Werkende temperatuurwaaier: -20~+55 graden
Elektromagnetische compatibiliteit: overeenkomstig GB/T 18268 (iec61326-1)
Toepasselijke gebiedsapparaten: two-wire weerstand, three-wire zender
Parameter | ||||
Turkije-IP | X | X | X | tekens |
Kanaal het plaatsen | 1 | 1 voerde 1 output in | ||
Inputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
Outputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
Gelieve te wijzen op uw vereist inputtype en outputtype wanneer plaatsorde |
