Input: | Analoog signaal 8 kanalen | Output: | RS485/RS232 |
---|---|---|---|
Opzettende Manier: | DIN-spoor steun | Voeding: | 24V gelijkstroom |
Hoog licht: | 4-20mA 8 Kanalen Analoge Convertor,0-5V 8 Kanalen Analoge Convertor,RS232 gegevensverzamelingconvertor |

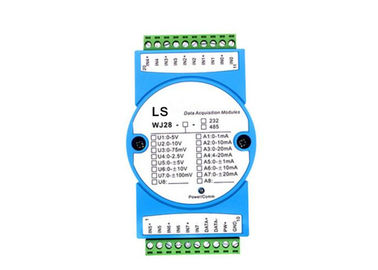

Ls-WJ28 de reeksen 8 input kanaliseren Stroom/Voltagesignaal naar RS485/232-Convertor, 24 van de ADVERTENTIEbeetjes gegevensverzameling
Eigenschappen:
Acht analoog signaalaanwinst, geïsoleerde convertor rs-485/232 output
24-beetje ADVERTENTIEconvertor, accuracy>0.05%
4-20mA/0-20mA huidige signaal of 0-5V/0-10V-van het voltagesignaal input
Rs-485/232 kan de interface de geprogrammeerde nauwkeurigheid van de kaliberbepalingsmodule zijn
Input-output signaal: 3000VDC isolatie
Brede leveringswaaier: 8 ~ 32VDC
Hoge betrouwbaarheid, gemakkelijke programmering, gemakkelijk van toepassing te zijn

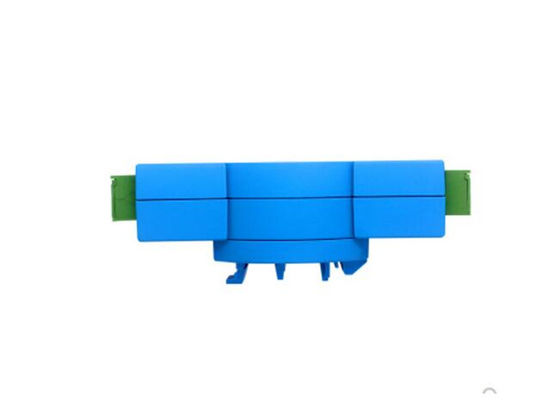

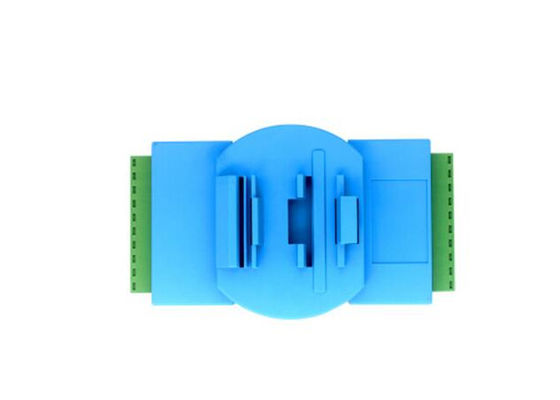

Standaarddin35-spoorsteun
Het gebruiker-programmeerbaar adres van de montagesmodule, baudrate, enz.
Steun het protocol van Modbus RTU
Lage kosten, klein grootte modulair ontwerp
Grootte: 120x60x43mm
Typische toepassingen:
signaalmeting, controle en controle
Rs-485 ver I/O, gegevensverzameling
toepassing van intelligente de bouwcontrole, veiligheidstechniek
het industriële systeem van de automatiseringscontrole, de rs-232/485 bus
Industriële signaalisolatie en transmissie op lange termijn
materiaal verrichting en controle
meting van sensorsignalen
de industriële gegevensverzameling en de opname
medische, industriële en productontwikkeling
Productlijst:
WJ28 - U (A)□ - □
Inputvoltage of huidige signaal Communicatie Interface
U1: 0-5V a1: 0-1mA 485: Rs-485 outputinterface
U2: 0-10V A2: 0-10mA 232: Rs-232 outputinterface
U3: 0-75mV A3: 0-20mA
U4: 0-2.5V A4: 4-20mA
U5: 0-±5V A5: 0-±1mA
U6: 0-±10V A6: 0-±10mA
U7: 0-±100mV A7: 0-±20mA
U8: user-defined A8: user-defined
Selectiesteekproeven:
Artikelnummer: WJ28-A4-485 (de input van middelen zijn 8 kanalen 4-20mA, output RS485-interface)
Artikelnummer: WJ28-U1-232 (de input van middelen zijn 8 kanalen 0-5V, output RS232-interface)
Artikelnummer: WJ28-U2-485 (de input van middelen zijn 8 kanalen 0-10V, output RS485-interface)
Artikelnummer: WJ28- (A4) 6 (U2) 2-485
(De input van Middelen zijn 6 kanalen 4-20mA, 2 kanalen0-10v input, output RS485-interface)
Hoe te om communicatie van Modbus RTU protocol te plaatsen:
Module het standaardprotocol is karakter communicatie protocol. Als u de module aan het protocol van Modbus moet plaatsen RTU, te volgen gelieve deze montages:
1. Gezette INIT-schakelaar in INIT-positie.
2. Verbind het machtskoord en de communicatie interfacekabel.
3. Zet de macht aan, gaat de module de standaardstaat in automatisch, adres 00, baudrate 9600.
4. Wacht 5s, is de module initialisering.
5. Verzend het bevel $00P1 (Cr), controleer de reactie, als is! 00 (Cr), reeks met succes.
6. Draai van de macht, INIT-schakelaar in de NORMALE positie.
7. De module is met succes geplaatst aan de het protocolwijze van Modbus RTU.
Nota: wanneer u opdracht geeft tot, kies gelieve uw input en output of van uw Artikelnummer nota te nemen.
