Input: | 0-5V of 4-20mA | Output: | Periodieke RS232/RS485 |
---|---|---|---|
Opzettende Manier: | DIN-spoor steun | Voeding: | 24V gelijkstroom |
Hoog licht: | 4-20mA Analoog Signaalconvertor,0-5V analoog Signaalconvertor,8AI de Convertor van de ADVERTENTIEgegevensverzameling |

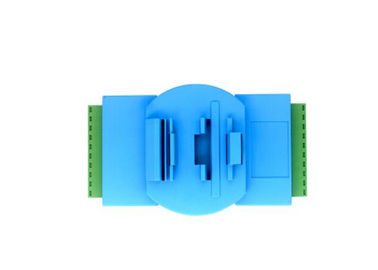

Dit is een de gegevensverzamelingconvertor van de 24 Beetjesadvertentie. Het heeft 8AI, kan convertor analoog signaal aan periodieke RS232 of RS485
Toepassingsgebied
Het gebied van de de industrieautomatisering
signaalmeting, controle en controle
Rs-485 ver I/O, gegevensverzameling
toepassing van intelligente de bouwcontrole, veiligheidstechniek
het industriële systeem van de automatiseringscontrole
Eigenschappen:
8 AI, geïsoleerde convertor rs-485/232 output
24-beetje ADVERTENTIEconvertor, accuracy>0.05%
4-20mA/0-20mA huidige signaal of 0-5V/0-10V-van het voltagesignaal input
Rs-485/232 kan de interface de geprogrammeerde nauwkeurigheid van de kaliberbepalingsmodule zijn
Input-output signaal: 3000VDC isolatie
Brede leveringswaaier: 8 ~ 32VDC
Hoge betrouwbaarheid, gemakkelijke programmering, gemakkelijk van toepassing te zijn
Standaarddin35-spoorsteun
Het gebruiker-programmeerbaar adres van de montagesmodule, baudrate, enz.
Steun het protocol van Modbus RTU
Lage kosten, klein grootte modulair ontwerp
Grootte: 120x60x43mm
Hoe te om communicatie van Modbus RTU protocol te plaatsen:
Module het standaardprotocol is karakter communicatie protocol. Als u de module moet plaatsen aan het protocol van Modbus RTU, te volgen gelieve deze montages:
1. Gezette INIT-schakelaar in INIT-positie.
2. Verbind het machtskoord en de communicatie interfacekabel.
3. Zet de macht aan, gaat de module de standaardstaat in automatisch, adres 00, baudrate 9600.
4. Wacht 5s, is de module initialisering.
5. Verzend het bevel $00P1 (Cr), controleer de reactie, als is! 00 (Cr), reeks met succes.
6. Draai van de macht, INIT-schakelaar in de NORMALE positie.
7. De module is met succes geplaatst aan de het protocolwijze van Modbus RTU.
Nota: wanneer u opdracht geeft tot, kies gelieve uw input en output of van uw Artikelnummer nota te nemen.
