Input: | Analogon of TC | Output: | RS485 |
---|---|---|---|
Montage Manier: | DIN-spoor steun | Voeding: | 24V gelijkstroom |
Hoog licht: | 8ch de analoge Module van Gegevensacuisition,2000mW de analoge Module van Gegevensacuisition,RS485 het analoge Signaal zet om |
Zet het Analoge Signaal van de signaalconvertor 8ch in Module van de Gegevensacuisition van RS485 de Analoge om
1. Algemene Inleiding

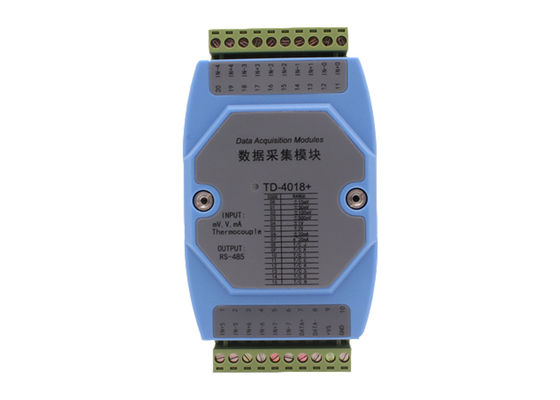

Ls-TD4018 is een industrieel product van de rang analoog aanwinst dat maatregelenwaaier met het type van -15mV ~+15mV, van -50mV~50mV, van -100mV~+100mV, van -500mV~+500mV, van -1V~+1V, van -2V~2V, van -20mA~20mA en j-, K, T, E, R, S, B, n-type TC signaal 8 kanaleninput steunt. Het keurt het standaardprotocol van MODBUS goed RTU. De klacht met de industrienormen, ls-TD4018 is geschikt om voor een verscheidenheid van industriële toepassingen en automatiseringssystemen te gebruiken. Het is geschikt om met de hostcomputer te communiceren en een snel voorzien van een netwerk te realiseren en uw controlesysteem op te bouwen.
J | -200~1200℃ | R | -50~1760℃ |
K | -200~1350℃ | S | -50~1760℃ |
T | -200~400℃ | B | 400~1820℃ |
E | -200~1000℃ | N | -200~1300℃ |
2. Parameter
Techniekparameter | Beschrijving |
Voeding | 9~30V gelijkstroom |
Inputwaaiers | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - het type van 500mV~+500mV, van -1V~+1V, van -2V~2V, van -20mA~20mA en j-, K, T, E, R, S, B, n-type TC signaal |
Voordeel | Elk kanaal steunt onafhankelijke configuratie (8 kanalen kunnen afzonderlijk worden geplaatst) |
Inputtype | 8 kanalen 3 draadinput |
Verzamel frequentie | ADVERTENTIE die frequency≤10Hz verzamelen (totaal tarief) |
Resolutie | met 16 bits |
Nauwkeurigheidsklasse | ≤ ±0.1% (de inbegrepen niet fouten van de bedradingskabel) |
Inputimpedantie | Voltage 20MΩ, huidige 100Ω |
Interface | Rs-485 |
Protocol |
Gebrek modbus-RTU, steun 8N1, 8O1, 8E1. Compatibel systeem met soorten SCADA-software, PLC Als u modbus-ASCII of andere nodig hebt, gelieve te specificeren wanneer het plaatsen van orde |
Baudrate | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
Afstand | RS485 afstand<1000m> |
Stabiliteit | Hoog gebruik - kwaliteitsspaanders binnen, ingebouwde dubbele waakhond, betrouwbare en stabiele verrichting |
Beveiligingsniveau | De polariteitsbescherming van de machtsspeld, ingevoerde Speld foto-elektrische isolatie, de Speld van de ADVERTENTIEinput en communicatie haven±15kv ESD bescherming, isolatievoltage 2500Vrms, ononderbroken 500DC, bliksembescherming, schommelingsbescherming |
Machtsconsumptie | <2000mw> |
Gewicht | 0.3kg |

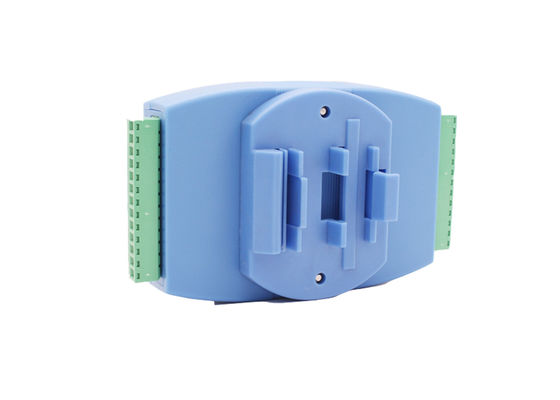

Opzettende manier | Standaard 35mm U-vormige DIN-spoorinstallatie |
3. Standaardfabrieksmontages
Voor uw gemak, onze fabrieks standaardparameters is het plaatsen als volgt:
a. Apparatenadres: 1;
b. Het baudrate: 9600bps;
c. ModBus-RTU protocol, gegevensindeling: 8N1;
4. Pin Definition
Pin No. | Speldnaam | Beschrijving |
1 | IN5+ | CH 5 ingevoerd analoog + |
2 | IN5- | CH 5 ingevoerd analoog - |
3 | IN6+ | CH 6 ingevoerd analoog + |
4 | IN6- | CH 6 ingevoerd analoog - |
5 | IN7+ | CH 7 ingevoerd analoog + |
6 | IN7- | CH 7 analoge input |
7 | DATA+ | RS485 + |
8 | GEGEVENS | RS485- |
9 | +VS | Voeding + (9-30VDC) |
10 | GND | Grond van voeding |
11 | IN0+ | CH 0 ingevoerd analoog + |
12 | IN0- | CH 0 ingevoerd analoog - |
13 | IN1+ | CH 1 analoge input + |
14 | IN1- | CH 1 analoge input - |
15 | IN2+ | CH 2 ingevoerd analoog + |
16 | IN2- | CH 2 analoge input |
17 | IN3+ | CH 3 ingevoerd analoog + |
18 | IN3- | CH 3 ingevoerd analoog - |
19 | IN4+ | De analoge input van ch4 + |
20 | IN4- | De analoge input van ch4 - |
