Input: | 2AI+2DI2DO | Output: | 2AO+2DI2DO |
---|---|---|---|
Frequentie: | 433MHz/868MHz/915MHz | Afstand: | 2km LOS |
Toepassing: | PLC draadloze controle | Controle: | Het I/O weerspiegelen |
Hoog licht: | RS485 draadloze Modbus RTU,Warmtewisselaar Draadloze Modbus RTU,PLC rtumodule van Controlemodbus |
Draadloze Modbus RTU voor Stapelaar/Warmtewisselaarafstandsbediening
Deze toepassing wordt wijd gebruikt want PLC de radio signaal 4-20mA en PLC afstandsbedieningstapelaar en warmtewisselaar verzamelt.
Inleiding

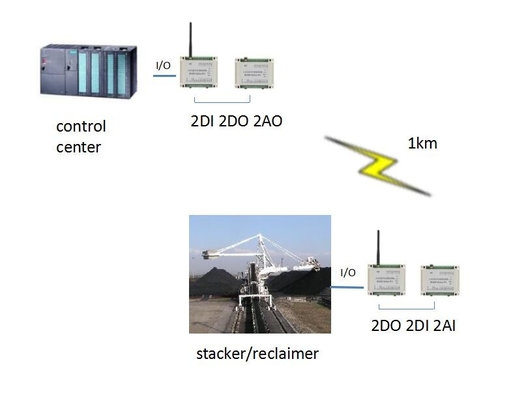

U kon het diagram verwijzen, wordt onze draadloze RTUs gebruikt helpen draadloze communicatie bouwen tussen stapelaar en warmtewisselaarmachine met zijn controlekamer. Dit zal veel kosten en minitor, tijd handhaven drukken.
Hier gebruiken wij expanders ls-rdio0202+ls-RAI/O, kunnen de gebruikers het analoge signaal 4-20mA en de AAN-UIT- voorwaarde van machine in time krijgen.
Gegevensblad van ls-RAI/O02
Frequentie |
433MHz of 450MHz of 470MHz |
Machtsoutput |
1W |
Producten |
2AI |
Inputtype |
4-20mA of 0-5V of 0-10V |
Outputtype |
4-20mA of 0-5V of 0-10V |
Resolutieverhouding |
24 beetje |
Nauwkeurigheid |
±0.02% |
Voeding |
9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom |
Interface |
Rs-485 |
Kanaliseer Nr. |
16ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren |
Antenne |
Uitlopersantenne met 1.5m kabel |
Het werk temperatuur |
-35 °C ~ +75 industriële °C |
Het werk vochtigheid |
10%-90% relatieve vochtigheid, geen condensatie |
Afmeting |
115×90×40 (mm) |
Moeilijke situatiemanier |
Standard 3,5-spoor van het duim het industriële DIN gilde |
Gegevensblad van ls-RDIO0202
Parameter |
|
Machtsoutput: |
1W (of 100mW-versie) |
Voeding: |
9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: |
3km (of 1km versie) |
Baudrate: |
1200bps |
Het ontvangen van gevoeligheid: |
-123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk |
|
Voorzien van een netwerk: |
Punt aan punt en punt aan met meerdere balies |
Protocol: |
Modbusrtu protocol |
Havenbeschrijving |
|
Input: |
2 actieve input (het passief past) aan, geïsoleerd |
Output: |
2 passieve geïsoleerde relaisoutput, contact maximum lading AC250V/5A, DC30V/5A (de actieve output 0-5V past aan) |
Communicatie haven |
RS485 (draadloze RS485 past aan) |
Huidig |
|
Breng stroom over: |
<600ma> |
Het ontvangen van stroom: |
<50ma> |
Algemeen |
|
Frequentie: |
433MHz, 400, 450, 470 of andere band |
Kanaliseer Nr: |
16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen |
|
Afmeting: |
115×90×40 (mm) |
Antenneschakelaar: |
SMA, voertuigantenne met 1.5m kabel |
Temperatuur: |
(industrieel) -35℃~+75℃ |
Opzettende methode: |
Standard 3,5-spoor van het duim het industriële gilde |
In controlekamer, kan PLC reclairmer analoog signaal krijgen door radio en de AAN-UIT- voorwaarde controleren. Het is gemakkelijk te werken.
O.K., welkom om onze goederen te proberen!
