Input: | 0-5KΩ resistane | output: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Kanalen: | 1 voerde 1 output in | Voeding: | 24V gelijkstroom |
Hoog licht: | DIN-spoorisolator,de zender van de signaalisolatie |

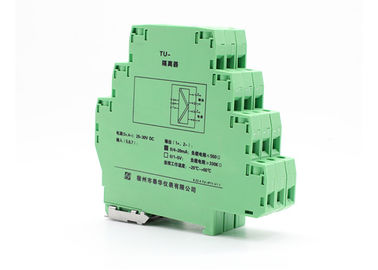

De omvormer 0-5KΩ van het weerstandssignaal in de output die van 4-20mA wordt ingevoerd of 0-5V-
Input
Inputsignaal: weerstandssignaal, weerstandswaaier: 0-5KΩ
Aansporingsmethode: ingebouwde precisie constante huidige bronopwinding
Output
Outputsignaal: 4-20mA; 0-20mA; 0-5V; 0-10V
Maximumoutputstroom: 35mA
De weerstand van de outputlading: RL ≤ 500Ω (wanneer de output een huidig signaal is);
RL>10KΩ (wanneer de output een voltagesignaal is)
Nota: De gebruiker kan de huidige output of voltageoutput specificeren wanneer het opdracht geven tot.
Basisparameters
Macht: DC24V, voltagewaaier: DC18-36V
Huidige consumptie: ≤35mA (één ingevoerd en één output, 24V-voeding, 20mA-output)
Basisnauwkeurigheid: ± 0.1% F.S.
Temperatuurafwijking: 0,005% F.S./°C
Reactietijd: ≤10mS (0-90%) (TYPE)
Machtsbescherming: omgekeerde machtsbescherming
Isolatiesterkte: 1500V AC/1min (tussen input, output, en macht)
Isolatieweerstand: ≥100MΩ (tussen input, output, en macht)
Werkende temperatuurwaaier: -20~+55 graden
Elektromagnetische compatibiliteit: overeenkomstig GB/T 18268 (iec61326-1)
Toepasselijke gebiedsapparaten: two-wire weerstand
Parameter | ||||
Ls-Turkije-r | X | X | X | Opmerkingen |

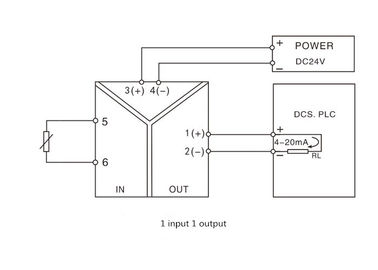

Kanaal het plaatsen | 1 | Één voerde één output in | ||
INPUT het Plaatsen
|
A | 0-500Ω | ||
B | 0-1KΩ | |||
C | 0-5KΩ | |||
OUTPUT het Plaatsen | 1 | 4-20mA | ||
2 | 0-20mA | |||
5 | 0-5V | |||
7 | 0-10V | |||
Nota: gelieve te bevestigen welk soort inputsignaal en outputsignaal u nodig hebt wanneer u orde plaatst |
