Input: | 4-20mA, 0-20mA | output: | 4-20mA, 0-20mA, 0-5V, 0-10V |
---|---|---|---|

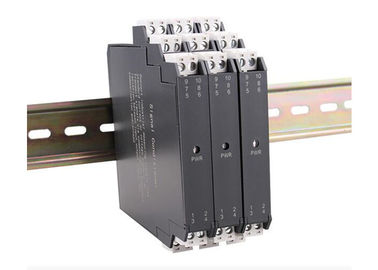

Opzettende manier: | DIN-spoor Steun | Voeding: | 24V gelijkstroom |
Hoog licht: | DIN-spoorisolator,de zender van de signaalisolatie |
Input
Inputsignaal: 4-20mA; 0-20mA
Maximumingangsstroom: 25mA
Distributievoltage: ≥21VDC
Inputimpedantie: ≤25Ω
Output
Outputsignaal: 4-20mA; 0-20mA; 0-5V; 0-10V
Maximumoutputstroom: 25mA
De weerstand van de outputlading: RL ≤ 800Ω (de output is huidig signaal); RL ≥ 1MΩ (de output is voltagesignaal)
Outputrimpeling: ≤10mVp-p
Basisparameters
Aantal kanalen: twee binnen en twee uit (ths-IP5XX)
Voeding: DC24V, voltagewaaier: DC20~40V
Huidige consumptie: ≤93mA (twee binnen en twee uit, 24V-voeding, de input van de machtsdistributie, 20mA-output, ladingsweerstand = 550Ω)
Basisnauwkeurigheid: ±0. 1%F.S
Temperatuurafwijking: typische waarde≤ graden ± 1uA/10
Reactietijd: ≤10mS (0-90%) (TYPE)
Macht-op stabilisatietijd: ≤1S
Isolatiesterkte: 2500VAC/1 minuut (tussen input, output en macht)
Isolatieweerstand: ≥100MΩ (tussen input, output, en macht)
Werkende temperatuurwaaier: - 20~+55 graden
Elektromagnetische compatibiliteit: overeenkomstig GB/T 18268 (iec61326-1)
Geschikt voor gebiedsapparaten: two-wire zender, huidige bron.
Parameter | ||||
Ths-IP | X | X | X | tekens |
Configuratie | 1 | 1 voerde 1 output in | ||
2 | 1 voerde output 2 in | |||
Inputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
Outputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Gelieve te wijzen op uw vereist inputtype en outputtype wanneer plaatsorde |
