Input: | 4-20mA, 0-20mA | Output: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Kanalen: | 1 voerde 1 output of andere in | Voeding: | 24V gelijkstroom |
Hoog licht: | 0-20mA de Isolator van de signaalconvertor,24V gelijkstroom-de Isolator van de Signaalconvertor,50mA de analoge Isolator van de Inputdistributie |

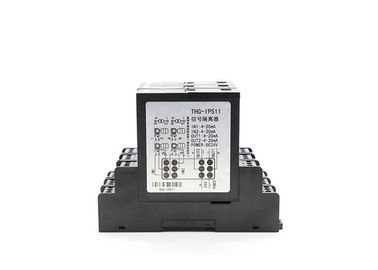

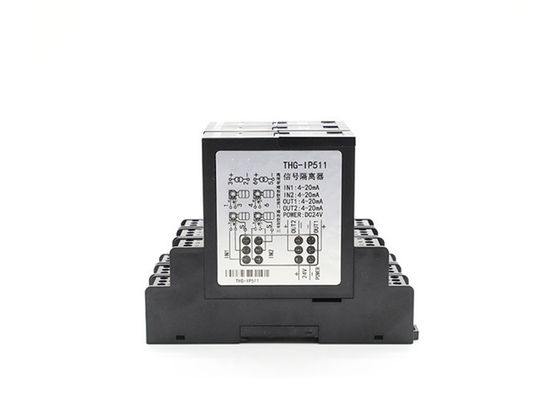

Ls-thg-IP de distributieisolator van de reeks die moet de analoge input, isolatiemacht voor two-wire zenders en three-wire zenders op plaats, en ook gelijktijdig overdracht en output verstrekken het 0/4~20mA-signaal door de zender wordt veroorzaakt. Het vergt de onafhankelijke voeding van 24V gelijkstroom. Zijn voeding, input en output zijn gescheiden aan elkaar.
Input
Inputsignaal: 4-20mA; 0-20mA
Distributievoltage: 24V, (maximumaandrijving huidige 30mA)
Inputimpedantie: ≤50Ω
Output
Outputsignaal: 4-20mA; 0-20mA; 0 - 5V; 0-10V
De weerstand van de outputlading: RL≤500Ω (wanneer de output een huidig signaal is); RL≥10KΩ (wanneer de output een voltagesignaal is)
Basisparameters
Macht: DC24V, ± 10%
Huidige consumptie: ≤50mA (één ingevoerd en één output, 24V-voeding, de input van de machtsdistributie, 20mA-output); ≤70mA (ingevoerde één, output twee, 24V-voeding, de input van de machtsdistributie, 20mA-output); ≤100mA (twee voeren output twee in (24V-voeding, de input van de machtsdistributie, 20mA-output)
Basisnauwkeurigheid: 0,1% FS.
Temperatuurafwijking: 0,005% F.S./degree (- 20 graden aan +55 graden)
Reactietijd: ≤10mS (0-90%) (TYPE)
Isolatiesterkte: 1500V AC/1min (tussen input, output en macht)
Isolatieweerstand: ≥100MΩ (tussen input, output en macht)
Werkende temperatuur: -20 ~ + 55 graden
Elektromagnetische compatibiliteit: overeenkomstig GB/T 18268 (iec61326-1)
Toepasselijk gebiedsmateriaal: two-wire, three-wire zender; huidige bron
Parameterbeschrijving
Parameter | ||||
Thg-IP | X | X | X | tekens |
Configuratie | 1 | 1 voerde 1 output in | ||
2 | 1 voerde output 2 in | |||
5 | 2 voeren output 2 in | |||
Inputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
Outputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Gelieve te wijzen op uw vereist inputtype en outputtype wanneer plaatsorde |
