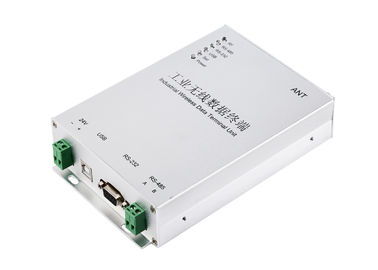

Ls-R324 de Draadloze DTU-PLC draadloze radiomodem RS232, programmeerbare de interface van de controlemechanisme1w 24V voeding van RS485 USB

Inleiding:

Ls-R324 is een 1W de radiomodem, 3km LOS overbrengt. Het steunt UHFband, 24V-voeding. Gewoonlijk de werken als draadloze DTU om aan PLC en andere industriële controleapparaten te verbinden. Ls-R324 Steunenrs485 Modbus RTU protocol. Heeft het voordeel van registergegevens functie herstellen.

Toepassing:

Water/waterzuiveringsinstallatiegebied

Windsnelheid, regenval, vochtigheidsenz. gegevensverzameling

Temperatuur, vochtigheid, concentraties van de gegevensverzameling van Co2 enz.

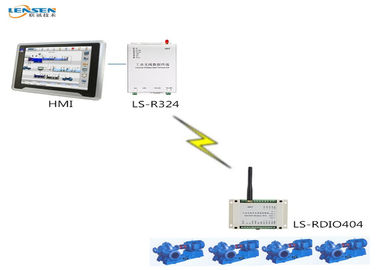

Draadloze gegevensverzameling en transmissie

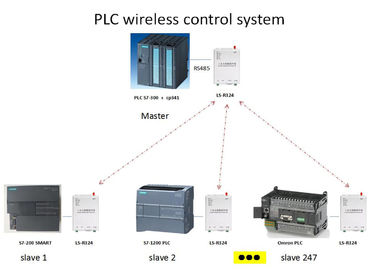

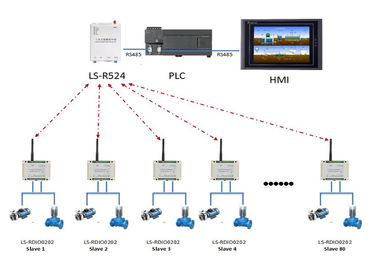

Draadloze communicatie tussen PLC en sensoren

Parameter:

Machtsoutput: 24V gelijkstroom

Rf-macht: 1W

Luchtbaudrate: 1,200/2,400/4,800/9,600/19,200bps kiezen

Interfacebaudrate: 1,200/2,400/4,800/9,600/19,200bps programmeerbaar

Frequentieband: 433, 450, 470 of anderen

Interface: RS-232, RS-485 EN USB

Communicatie wijze: Half-duplex

Kanaal: 8 (gebrek), (aangepaste) 16/32

Ontvang stroom: <45ma>

Ontvang gevoeligheid: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Het overbrengen van stroom: <500ma>

Rf-line-of-sight waaier: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)

Grootte: 175*115*32mm (zonder antennehaven)

Pin Definition:

De steun RS232, RS485, USB, u kan ONDERDOMPELINGSschakelaar aan programma gebruiken

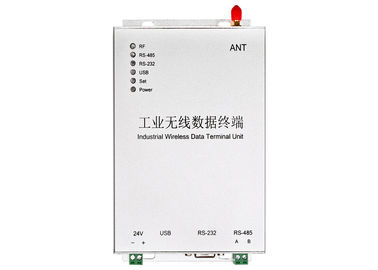

Ongeveer de LEIDENE indicator

a. Wanneer de module macht is, is MACHTSleiden altijd (rood).

b. Wanneer de module binnengaat om wijze (ONDERDOMPELING 8) te plaatsen, is VASTGESTELDE leiden altijd (rood).

c. Wanneer de module overbrengt,

als u RS232-haven gebruikt, RS232-LEIDENE (groene) knipoogjes regelmatig.

als u RS485-haven gebruikt, RS485-LEIDENE (groene) knipoogjes regelmatig.

als u USB-poort gebruikt, USB-LEIDENE (groene) knipoogjes regelmatig.

d. Wanneer de module ontvangt, rf-LEIDENE (blauwe) knipoogjes regelmatig.
