4-20mA Draadloze Analoge Zender1w Modbus RTU 2km Afstandsbediening

De draadloze Analoge Inputmodule 4-20mA signaleert Draadloze Transmissie Modbus RTU

Karakter

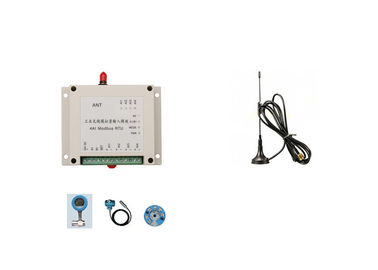

Ls-RAI04 4 module van de kanalen de analoge input
4 kanalen 4-20mA signaleren draadloze transmissie aan PLC
0-5V analoog signaal draadloze transmissie
0-10V analoog signaal draadloze overdracht
2km draadloze controle op het gebied van de de industrieautomatisering

Lensen Draadloze RTU eigenschappen
- Draagbaar apparaat, DIN-Spoor die voor gemakkelijke installatie opzetten
- Geïsoleerde input
- LEDs voor voeding, mededeling, input, outputstatus
- Flexibel voorzien van een netwerk, punt om aan multipoints te richten of te richten
- ONDERDOMPELING om verschillende wijzen te veranderen
- De verschillende soorten I/O, Di, AI, AO zijn beschikbaar
- Uitzetbaar I/O
- Korte vertragingstijd
- Het gemakkelijke overhandigen op RS485-netwerk, het protocol van steunmodbus RTU
- Steun online verbetering. Kan door klant vormen in het plaatsen van wijze

Paramaeters


Modbusrtu mededeling en overeenkomstige waarde

Registertypes:


A. greepregister
1. Analoge inputwaarde: 0x0008~0x000B
2. Analoge outputwaarde: 0x0048~0x004B

B: Hoe te lezen
Greepregister: kan 4 analoge ingevoerd lezen of analoge output in één keer controleren 4

De manier van de registercontrole


Ongeveer waardeberekening

Analoge input
Waarde van de de maatregelenwaaier van onze analoge module is de maximum: 0X7FFF
1. Direct maatregelenstroom en voltage
Nauwkeurige value=value u read/0x7FFF*max-waaier
Bijvoorbeeld: om de 1st passage de ingevoerde waarde van van de module (met maximum waaier van 0-20mA) te lezen
Register 0x0008 (analoge input van de 1st passage)
Terugkoppeling: 0x3801
Huidige waarde: (0x3801/0x7FFF) *20mA=8.7509mA

2. Om de waarde van de sensor te meten (4-20mA, 0-6 de sensor van het meterniveau)
Als terugkoppel is de waarde minder dan 6554, is de niveauwaarde 0
Als terugkoppel is de waarde groter dan 6554 de waaiers, van niveau value= (waarde belezen-6554)/(32767-6554) *measure
Bijvoorbeeld: koppel waarde terug is 0X3801, dan is de overeenkomstige niveauwaarde: ((0X3801-6554)/26213) de meter van *6 meter=1.7815

Analoge output
Is de maximum de maatregelenwaaier van de analoge module: 0x7FFF
Direct de stroom van de controleoutput en voltage
Schrijf value=current register of voltagewaarde/maatregel range*0x7FFF
Bijvoorbeeld: om de 1st passage van analoge module te controleren de waarvan maximum maatregelenwaaier 0-20mA is
Register 0x0048 (analoge output van de 1st passage)
Om registerwaarde te schrijven: (8.75/20mA) *0X7FFF =14336=0x3800
