frequentie: | VHF 150MHz/230MHz | machtsoutput: | 5W |
---|---|---|---|
Interface: | RS232/RS485/TTL | Verzenden: | gegevens/stem/muziek |
Stemtype: | analoge audio | VOX-Functie: | Ja |
Hoog licht: | draadloze audiozendontvangermodule,audiozendontvangermodule |

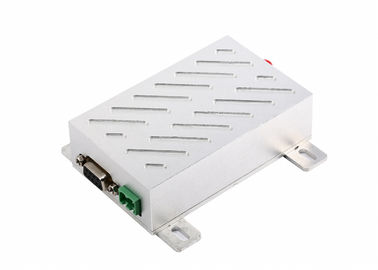

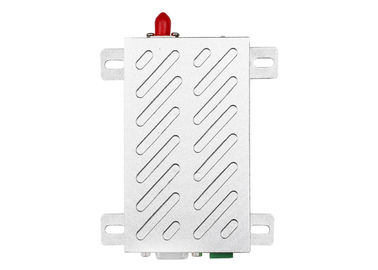

Ls-V5000 Draadloze Audiomodule, VHF/UHFstemmodule 144.039MHz voor APRS
Eigenschappen:
Specificaties:
Dubbele fase-slot lijn, dubbele VCO-structuur, hoge stabiliteit
Dragerfrequentie: VHF/UHF verkiesbaar
Luchtdatasnelheid: 1200/2400bps nu
Interface: TTL/RS-232/RS-485 verkiesbaar
Modulatie: FSK/MSK
Frequentiestabiliteit: ±2.5ppm
Kanaal dat uit elkaar plaatst: 25KHz
Antenneimpedantie: 50 ohm
Temperatuur: -30~+70C
Grootte: 85x58x16mm (zonder radiator)
De transmissieafstand kan 12Km bereiken
Ontvanger:
Het ontvangen van gevoeligheid: ≤-119dBm (meer dan 12dB SINAD)
Aangrenzende kanaalselectiviteit: ≥65dB
Intermodulatieverwerping: ≥65dB
Rommel en beeldenverwerping: ≥70dB
Zender:
Rf-macht: 5W
Frequentieafwijking: ≥ 5.0kHz
Aangrenzende kanaalmacht: ≥70dB
Het overbrengen van stroom: ≤1.5A

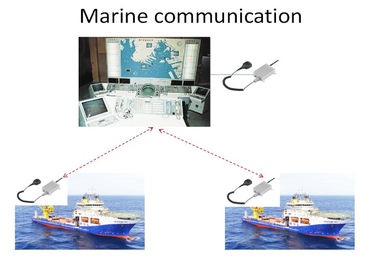

Toepassing
APRS, SCADA
Draadloze alarm en veiligheidssystemen;
Draadloos stemtransmissiesysteem, draadloze pagers
draadloze controle en procesbeheersing;
Draadloze gegevenstransmissie, automatisch gegevensverzamelingsysteem;
Draadloos conferentie stemmingssysteem;
Draadloze POS, de draadloze slimme terminal van PDA;
Elektronisch busstation en intelligent verkeer;
Het draadloze elektronische vertoningsscherm, LEIDENE vertoning
RS232/RS485 aan radio
Speld Nr. | Signaleer Naam | Definitie | Beschrijving | Opmerkingen | ||
Macht | 1 | VCC | DC12V±10% | Maximumtransmissiestroom: 1.5A | ||
2 | GND | Het aan de grond zetten van voeding | ||||
Signaalbasis | 1 | GND | Het aan de grond zetten van machtssignaal | |||
2 | A (TXD) | Gegevens het ontvangen | TTL TX/RS232 TX/RS485-A | Kies | ||
3 | B (RXD) | Gegevens het overbrengen | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | Het aan de grond zetten van Signaal | ||||
6 | PTT | Audio die controle overbrengt | ||||
7 | MIC BINNEN | De controle van de microfooninput | ||||
8 | SPREKER UIT | De controle van de sprekersoutput | ||||
9 | TEST | Fabriek het testen |
Afmeting
