draadloze de Gegevensmodule AMR 2km Draadloze Controle RS485 van 1W RS485 aan het Draadloze Controlemechanisme van PTZ
Inleiding:

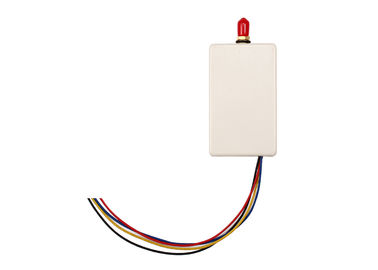

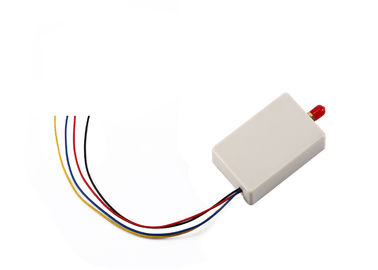

Ls-u1000s-RS485 is een UHFmodule van band1000mw gegevens. Met elegant plastic omhulsel, is het geschikt voor u om aan RS485-apparaten voor openluchttoepassingen te verbinden. Gemakkelijk te installeren, geen nodig programma, geen communicatie prijs.
Parameter:
Machtsoutput: 5V gelijkstroom of aangepaste andere
Rf-macht: 1W
Luchtbaudrate: 1,200/2,400/4,800/9,600/19,200bps kiezen
Interfacebaudrate: 1,200/2,400/4,800/9,600/19,200bps programmeerbaar
Frequentieband: 433, of 400, 450, 470 of ISM anderen
Interface: RS485
Communicatie wijze: Half-duplex
Kanaal: 8 (gebrek), (aangepaste) 16/32
Ontvang stroom: <50ma>
Ontvang gevoeligheid: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Het overbrengen van stroom: <500ma>
Rf-line-of-sight waaier: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Grootte: 68x 45 x 18mm (zonder antennehaven)
| PRESTATIES |
| Machtsoutput: |
1W |
| Rf-Line-of-sight Waaier: |
3km@1200bps; 2km@9600bps |
| Het Efficiënte Tarief van rf: |
1200/2400/4800/9600/19200bps |
| Ruimtekanaal: |
1MHz (Gebrek), (12.5/25KHz-aanpassing) |
| Bandbreedte: |
<25khz>
|
| Ontvangersgevoeligheid: |
-123dBm@1200bps, -118dbm (9600bps) |
| Gegevensindeling: |
8N1, 8E1, 8O1 (pas aan) |
| VERENIGBAARHEID |
| LS-UN10, LS-UN100, LS-U1000, REEKS LS-UN5000 |
| MACHT |
| Leveringsvoltage: |
5V gelijkstroom |
| Breng Stroom over: |
<600ma>
|
| Ontvang Stroom: |
<50ma>
|
| Slaapstroom: |
<20ua>
|
| ALGEMEEN |
| Communicatie Wijze: |
Half-duplex |
| Frequentieband: |
433MHz of 400MHz, of 450MHz, 470MHz |
| Frequentiemodulatie |
FSK/GFSK |
| Kanaal: |
8 (gebrek), (facultatieve) 16/32/64 |
| Interface: |
TTL, RS232, RS485 (kies) |
| FYSISCHE EIGENSCHAPPEN |
| Grootte: |
53mm×38mm×10mm
(exclusief antennebasis en gegevensspeld) |
| Gewicht: |
35g |
| Antennebasis: |
50Ω, SMA |
| Werkende Temperatuur: |
Industrieel: - 40℃~+85℃ (TCXO) |
| Frequentiestabiliteit: |
±2.5ppm industrieel |
Toepassing:
- SCADA
- AMR (Automatische Meterlezing)
- Cameracontrole (PTZ)
- De controle van het sportenscorebord
- Elektronische tekens en berichtraad
- GPS-vloot het volgen
- Veiligheidssystemen
- Automaat controle
- Verre weersystemen
- Verre parkeren en poorttoegangssystemen
- Ver weeg schalen
- HVAC-controle
- De verre controle van de pomppost
- Geboortelanddefensie
- Robotica en controle
- De draadloze toepassingen van de inventariscontrole
- Spilirrigatie
- Telemetrie in de lucht
- Verre instrumentatie
- Draadloze druk en temperatuursensoren
SPELDdefinitie:
Rode kabel-VCC 5V (Voeding gelijkstroom)
Zwarte kabel-GND (het Aan de grond zetten van voeding)
Blauwe kabel-485 A
Gele kabel-485 B
Kanaalconfiguratie:
Elk kanaal heeft zijn vast frequentiepunt dat aan MCU in fabriek wordt pre-geschreven. Het volgende is de configuratielijst voor onze gemeenschappelijke module. Als u andere frequentiepunten nodig hebt, te vertellen gelieve onze verkoop wanneer u orde plaatst.
| Kanaliseer Nr. |
Frequentie |
Kanaliseer Nr. |
Frequentie |
| 1 |
429.0325MHz |
5 |
433.0325MHz |
| 2 |
430.0325MHz |
6 |
434.0325MHz |
| 3 |
431.0325MHz |
7 |
435.0325MHz |
| 4 |
432.0325MHz |
8 |
436.0325MHz |
