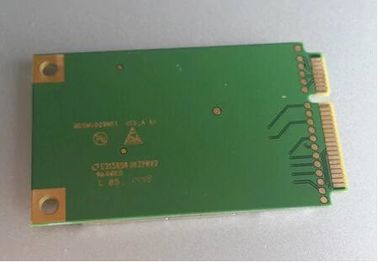

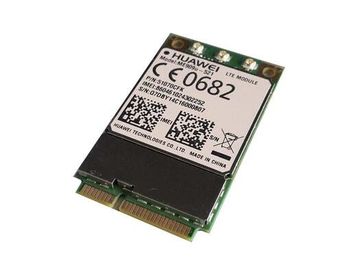

Communicatie van de hoge snelheids Draadloze Gateway HUAWEI 4G LTE FDD MINI pci-e Wifi Wwan Module

Hoge snelheidshua WEI Communicatie 4G LTE Module ME909U-521 Minipcie

ME909u-521 is Minipcie een variant van ME909u-521 met standaard Minipcie-vormfactor. Het is de ontworpen LTE-module van uitstekende kwaliteit die vooral voor industrieel-rangm2m toepassingen zoals voertuigtelematica, het volgen, mobiele betaling, industriële router, veiligheidsmonitor en industriële PDAs.

ME909u-521 omvat de Minipcie-datasnelheid van de steunen100mbps neerstraalverbinding, verbeterde die eigenschappen zoals FOTA, USSD, IPV6/IPV4 en Huawei BIJ bevelen wordt verbeterd.

Alle Huawei-modules voldoen aan de RoHS-richtlijn en de Regionale certificatie.

Technische details

Banden

ME909u-521 Minipcie:
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
Gelijkstroom-HSPA+/HSPA+/HSPA/UMTS dubbel-band B1/B2/B5/B8
RANDgprs/GSM vierling-band 850/900/1800/1900 Mhz

• LTE (FDD) B1/B2/B3/B5/B7/B8/B20, alle banden met diversiteit
• Gelijkstroom-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8, alle banden
met diversiteit
• EDGE/GPRS/GSM 1900/1800/900/850 Mhz
• GPS/GLONASS: L1
• MIMO
LTE: DL 2*2 MIMO
HSPA+/DC-HSPA+: DL 2*2 MIMO
• Outputmacht
LTE: +23dBm (3GPP TS 36,101 R8-Klasse 3)
WCDMA/HSPA+: +24dBm (Machtsklasse 3)
RAND 1900/1800MHz: +26dBm (Machtsklasse E2)
RAND 900/850MHz: +27dBm (Machtsklasse E2)
GSM/GPRS 1900/1800MHz: +30dBm (Machtsklasse 1)
GSM/GPRS 900/850MHz: +33dBm (Machtsklasse 4)
• USIM (Klasse B en Klasse C)
• Voeding
3.0 V aan typische 3.6V (: 3.3V)
• Temperatuurwaaier
Operationeel: -20° C aan 60° C
• Afmetingen: 51 mm x 30,4 mm x 3,4 mm
• Gewicht: ong. 12g
• BIJ bevelen
3GPP TS 27,007 en 27,005
Huawei BIJ bevel wordt uitgebreid dat
• OS: Linux, Android

Gegevenseigenschappen:

• GPRS: Kbps van DL 85,6 kbps/UL 85,6
• RAND: Kbps van DL 236,8 kbps/UL 236,8
• WCDMA-CS: Kbps van DL 64 kbps/UL 64
• WCDMA PS: Kbps van DL 384 kbps/UL 384
• HSPA+: DL 21,6 Mbps/UL 5,76 Mbps
• Gelijkstroom-HSPA+: DL 43,2 Mbps/UL 5,76 Mbps
• LTE FDD: DL 100 Mbps/UL 50 Mbps @20M BW cat3

De Technische Beschrijvingen van HUAWEI ME909u-521:
* LTE: (B1/B2/B3/B5/B7/B8/B20), voor Europese markt
* Gelijkstroom-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 Mhz

Het andere artikelnummer van ME909-Familie:

De Technische Beschrijvingen van HUAWEI ME909u-121:
* LTE (B1/B2/B4/B5/B8/B13/B17), voor de markt van Noord-Amerika
* Gelijkstroom-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 Mhz

De Technische Beschrijvingen van HUAWEI ME909u-721:
* LTE (B1/B11/B18/B19/B21), voor de markt van Japan
* Gelijkstroom-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 Mhz

Inleiding:
Huawei ME909u-521 (ME909E) Minipci express is een LTE-module met een factor van de 145 speldlga vorm opgezet op een Minipci express-raad, ondersteunend zeven LTE-FDD-Banden. De vierling-band gelijkstroom-HSPA+ en de vierling-band GPRS/EDGE voor Europees netwerkdekking zijn inbegrepen als reserve.
Deze module maakt deel uit van de nieuwe familie van Huawei van modules, met inbegrip van MU509 (HSDPA), MU609 (HSPA+) en ME909 (LTE) die al compatibele speld-aan-speld zijn om een duidelijke en gemakkelijke weg voor toekomstige integratie toe te laten. Dit maakt zeer tot de integratie van om het even wie hiervan modules toekomstig-bewijs.
Met hun ultra-compact ontwerp en uitgebreid werkend temperatuurgamma, is ME909 en het siblings is het perfecte platform voor om het even welke M2M-toepassing.

Toepassing:

Het is een LTE-module van uitstekende kwaliteit die voor industrieel-rangm2m toepassingen wordt ontworpen zoals voertuigtelematica, activa het volgen, mobiele betaling, industriële router, veiligheidsmonitor en industriële PDAs.
Wijd gebruikt in Autodrijver, industriële routers die, veiligheid etc. controleert.
