Input: | 2AI | Type: | 4-20mA of 0-5V |
---|---|---|---|
frequentie: | 433MHz/868MHz/915MHz | Afstand: | 2km LOS of meer |
chip: | CC1020 of SX1278 | Toepassing: | draadloze sensor |
Hoog licht: | radio van module,draadloze kabelzender |

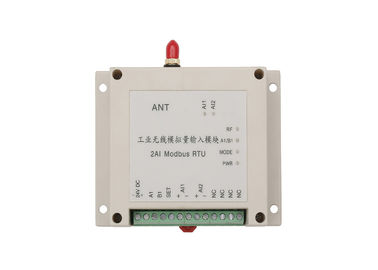

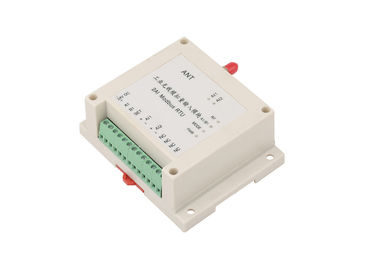

4-20mA Draadloze Module 2 Kanalenai 4-20mA Draadloze Gegevensoverdracht 23km van I O
Inleiding
Ls-RAI02 Modbus RTU is een I/O module van 1W, 2 analoge input, Draadloze controle 2km3km. Gebruik om sensoren aan PC/PLC wirelessly aan te sluiten.
Wij kunnen ook in plaats daarvan de rf-module binnen door Lora module of door 4G-module. Zo kan de afstand langer zijn.
Lensen Draadloze RTU eigenschappen
- Draagbaar apparaat, DIN-Spoor dat voor gemakkelijke installatie opzet
- Geïsoleerde input
- LEDs voor voeding, mededeling, input, outputstatus
- Flexibel voorzien van een netwerk, punt om aan multipoints te richten of te richten
- ONDERDOMPELING om verschillende wijzen te veranderen
- De verschillende soorten I/O, Di, AI, AO zijn beschikbaar
- Uitzetbaar I/O
- Korte vertragingstijd
- Het gemakkelijke overhandigen op RS485-netwerk, het protocol van steunmodbus RTU
- Steun online verbetering. Kan door klant vormen in het plaatsen van wijze
Karakter:
Transparant I/O Systeem
Niet behoefte Internet, geen derde partijcel, geen maandelijkse prijzen
U hebt volledige controle over uw eigen drager
De status in real time koppelt van de externe site terug
Snelle installatie en gemakkelijke opstelling
Algemene inleiding
Ls-RAIO Modbus RTU is een industrieel die controlemechanisme door Lensen Technology wordt ontworpen. Het steunt punt om te richten, aan multipunten draadloze AI, AO (het signaal van 4-20mA of van 0-5V of 0-10V-) inzameling te richten en controle. Dit draadloze RTU heeft het voordeel van gemakkelijke installatie, geen vereist programma, geen communicatie prijs. Het is betrouwbare en rendabele substitutie voor de kabel van het spoorsignaal en het signaaldraad van de misstapring.
Deze reeks hebben wij de punten van 2AI, van 2AO, van 4AI en van 4AO 4. Machtsoutput hebben wij 2 versies, is één 100mW voor 600m LOS controleafstand, en een ander één is 1W voor 3km LOS controleafstand. Voor langere controleafstand, hebben wij ook andere radiomodem van de hogere machtsoutput om te vormen.
Toepassingsgebied
Ls-RAIO de reeksen worden wijd gebruikt voor het signaal draadloze inzameling van de sensor en wordt de de gegevens draadloze transmissie van meters, soorten sensorengegevens zoals vloeibaar niveau, stroom, druk, gewicht, temperatuur, vochtigheid, trilling, afstand toegepast. Zo draadloze AI, AO de modules worden wijd gebruikt op olie, de chemische industrie, metallurgie, waterbehandeling, milieubescherming, airconditioning, geneeskunde en andere gebieden.
Frequentie | 433MHz of 450MHz of 470MHz |
Machtsoutput | 1W |
Producten | 2AI |
Inputtype | 4-20mA of 0-5V of 0-10V |
Outputtype | 4-20mA of 0-5V of 0-10V |
Resolutieverhouding | 24 beetje |
Nauwkeurigheid | ±0.02% |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom |
Interface | Rs-485 |
Kanaliseer Nr. | 16ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren |
Antenne | Uitlopersantenne met 1.5m kabel |
Het werk temperatuur | -35 °C ~ +75 industriële °C |
Het werk vochtigheid | 10%-90% relatieve vochtigheid, geen condensatie |
Afmeting | 115×90×40 (mm) |
Moeilijke situatiemanier | Standard 3,5-spoor van het duim het industriële DIN gilde |

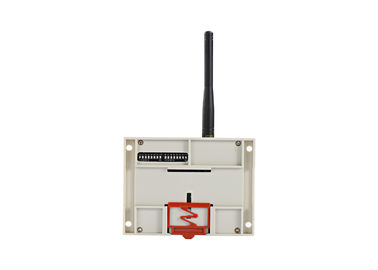

Ongeveer de ONDERDOMPELINGSschakelaar
1) Buiten (rechterkant) ONDERDOMPELING 1-4 wordt gebruikt voor kanaal het plaatsen. Gelieve te controleren de volgende definitie:
Kanaliseer Nr. | DOMPEL het Plaatsen onder | Kanaliseer Nr. | DOMPEL het Plaatsen onder | Kanaliseer Nr. | DOMPEL het plaatsen onder | Kanaliseer Nr. | DOMPEL het plaatsen onder |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
2) Buiten (rechterkant) ONDERDOMPELING 5-8 wordt gebruikt voor wijze het plaatsen. Gelieve te controleren de volgende definitie
ONDERDOMPELING | Status | Functie | Opmerkingen |
5 | VAN | Met koppel terug | |
OP | Geen koppel wijze terug | verre zijdi, deze kant slechts | |
6,7 | VAN, WEG | 1 tot 1 controle |
Hoofd vastgestelde die identiteitskaart aan X, identiteitskaart van de Slavenmodule aan X wordt geplaatst |
6,7 | OP, WEG | 1 tot 2 slavencontrole |
Meester aan ID1 wordt geplaatst die, |
6,7 | VAN, | 1 tot 4 slavencontrole |
Meester aan identiteitskaart 1 wordt geplaatst die, |
8 | VAN | Slavenwijze | |
OP | Hoofdwijze |
Toepassingsdiagram
1. Punt om controletoepassing te richten
2. Punt aan toepassing met meerdere balies
3. Modbusrs485 draadloze communicatie
