Frequentie: | 150MHz/230MHz | Machtsoutput: | 25W |
---|---|---|---|
Afstand: | 20KM | Interface: | RS232/RS485/TTL |
Breng over: | Periodieke gegevens | Toepassing: | marinier |
Hoog licht: | radio van module,draadloze kabelzender |

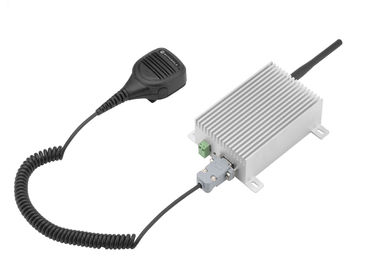

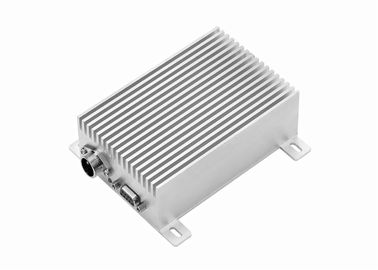

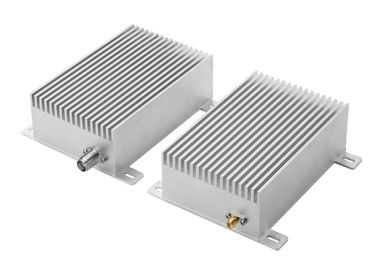

25W draadloze Gegevensmodem 150MHz Marine Radio 20km Gegevens Draadloze overdracht VHF
Algemene Inleiding
Om periodieke gegevens of stem over te brengen
VHF-band 150MHz of 230MHz
UHFband
Gelieve op te wijzen wanneer u orde plaatst
Seriële poort RS232 of RS485, TTL
Controleafstand 20km
Toepassing van ls-V25000
Berging, Mariene controle
openbaar verkeer
industriële automatische controle
stroomprogramma
de monitor van de watermilieubescherming
signaalinzameling en transmissie van spoorwegsysteem
van het olieextractie en vervoer controle
maatregel van olie of waterputten
hydrologische controle
weerstation controle
bosbescherming
de intelligente bouw
geologisch verken
mobiele plaats
militaire opleiding
Parameter
Parameter | ||
Machtsoutput: | 25W | |
Afstand: | 20km | |
Baudrate: | programmeerbare 1200/2400 | |
Kanaalruimte: | 12.5KHz | |
Bandbreedte: | <25khz> | |
Het ontvangen van Gevoeligheid | -114dBm@1200bps, -107dbm (9600bps) | |
Compatibel systeem met | ||
Ls-V reeks | ||
Macht | ||
Voeding: | 12V gelijkstroom (gebrek) | |
Het overbrengen van stroom: | <6a> | |
Het ontvangen van stroom: | <160ma> | |
Slaapstroom: | <1ma> | |
Algemeen | ||
Modulatie: | MSK | |
Frequentie: | 150MHz of 230MHz | |
Gegevensindeling: | 8N1, passen programmeerbare 8EI, 8O1, of andere aan | |
Kanaliseer Nr.: | Geschreven door software |
Eigenschappen:
1. Hoge machtsoutput: 10W of 25W
2. Lange transmissieafstand: tot 20km
3. VHF-van band150mhz band of 230MHz band of 450MHz
4. Gegevenstransmissie
5. Dubbele PLL, dubbele VCO, Hoge betrouwbaarheid
Gegevensblad
A, Algemene Index
●frequentie: VHF en de UHFfrequentieband (150MHz, 230MHz), kunnen ongeveer 400 kanalen opslaan
●frequentietolerantie: ±2.5ppm
●Kanaal die uit elkaar plaatsen: 25 KHz
●antenneimpedantie: 50Ω
●milieutemperatuur: - 35 ℃~+75 ℃
●moduleer wijze: MSK
●luchtbaudrate: 1200bps/2400bps
B, Ontvangersindex
●gevoeligheid: ≤0.25uV
●de Verhouding van het ignallawaai (SNR): ≤-50dB
●Aangrenzende Kanaalselectiviteit: ≥70dB
●Intermodulatieinterferentie: ≥70dB
●Onechte respouseimmuniteit: ≥70dB
C, Zenderindex
●Breng Macht over: 25W
●moduleer vervorming: ≤3%
●overblijvende frequentiemodulatie: ≤-48dB
●frequentieafwijking: ≤5KHz
●de verhouding van de ortho-kanaalmacht: ≤-70dB
●verdwaalde macht: ≤5uW
●Rf-afstand: 20km (de macht van 25W rf in openlucht)
D, Voeding
●Gelijkstroom: 12 V (±10%)
●wachtende stroom: ≤ 1 6 0 m A
●het overbrengen van stroom: ≤ 6 A (transmit macht 25W)
E, Afmeting:
128*108*28mm
Pin Definition
Schakelaar | Pin No. | Speldnaam | Beschrijving | Opmerkingen |
Machtsverbinding | 1 | VCC | Gelijkstroom: 12V |
Gelieve te gebruiken macht Gelijkstroom 12V, meer dan 8A |
2 | GND | Grond van voeding | ||
Signaalverbinding | 1 | TTL (TxD) | TxD van TTL | |
2 | TxD (A) |
TxD van rs-232 RS-485 A |
Rs-232, rs-485, TTL, slechts geldige één | |
3 | RxD (B) |
RxD van rs-232 RS-485 B |
Rs-232, rs-485, TTL, slechts geldige één | |
4 | TTL (RxD) | RxD van TTL | ||
5 | GND | Signaalgrond | ||
6 | PTT | Het audio overbrengen laat toe | Low level is voor het overbrengen | |
7 | MIC | Geluidssignaalinput | Microfooninput, modulatiegevoeligheid 10mV | |
8 | SP | Geluidssignaaloutput | Audioversterkeroutput 8ohm 0.5W | |
9 | SQ | Het ontvangen van signaal het controleren | Het ontvangen van dragersignaal, op hoog niveau |
