Input: | 8ch analoge input | Output: | RS485/RS232 |
---|---|---|---|
Opzettende Manier: | DIN-spoor steun | Voeding: | 24V gelijkstroom |
Hoog licht: | convertoradvertentie DA,de hoge convertor van eindda |

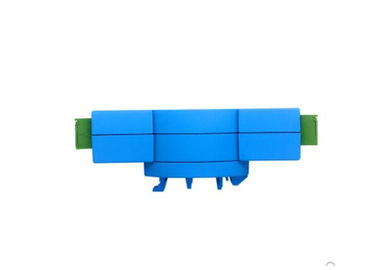

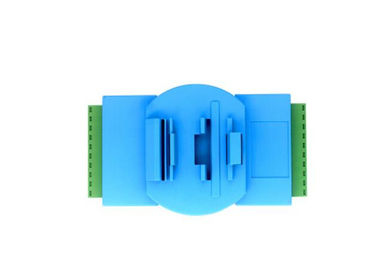

Ls-WJ28 8 inputstroom/Voltagesignaal aan RS485/232-Convertor, 24 Beetjes A/D-module
Eigenschappen:
8 analoog signaalaanwinst, geïsoleerde convertor rs-485/232 output
convertor van de 24 beetjeadvertentie, accuracy>0.05%
4-20mA/0-20mA huidige signaal of 0-5V/0-10V-van het voltagesignaal input
Rs-485/232 kan de interface de geprogrammeerde nauwkeurigheid van de kaliberbepalingsmodule zijn
Input-output signaal: 3000VDC isolatie
Brede leveringswaaier: 8 ~ 32VDC
Hoge betrouwbaarheid, gemakkelijke programmering, gemakkelijk van toepassing te zijn
Standaarddin35-spoorsteun
Het gebruiker-programmeerbaar adres van de montagesmodule, baudrate, enz.
Steun het protocol van Modbus RTU
Lage kosten, klein grootte modulair ontwerp
Grootte: 120x60x43mm
Typische toepassingen:
signaalmeting, controle en controle
Rs-485 ver I/O, gegevensverzameling
toepassing van intelligente de bouwcontrole, veiligheidstechniek
het industriële systeem van de automatiseringscontrole, de rs-232/485 bus
Industriële signaalisolatie en transmissie op lange termijn
materiaal verrichting en controle
meting van sensorsignalen
de industriële gegevensverzameling en de opname
medische, industriële en productontwikkeling
Inputsignaal | Output | |
Voltage | Huidig |
485: Rs-485 outputinterface
232: Rs-232 outputinterface |
U1: 0-5V | A1: 0-1mA | |
U2: 0-10V | A1: 0-10mA | |
U3: 0-75mV | A1: 0-20mA | |
U4: 0-2.5V | A1: 4-20mA | |
U5: 0-±5V | A1: 0-±1mA | |
U6: 0-±10V | A1: 0-±10mA | |
U7: 0-±100mV | A7: 0-±20mA | |
U8: user-defined | A8: User-defined |
Steekproeven:
Ls-wj28-a4-485 (de input van middelen zijn 8 kanalen 4-20mA, output RS485-interface)
Ls-wj28-u1-232 (de input van middelen zijn 8 kanalen 0-5V, output RS232-interface)
Ls-wj28-u2-485 (de input van middelen zijn 8 kanalen 0-10V, output RS485-interface)
Ls-WJ28 (A4) 6 (U2) 2-485 (de input van middelen zijn 6 kanalen 4-20mA, 2 kanalen0-10v input, output RS485-interface)
