frequentie: | 433MHz | Machtsoutput: | 1W |
---|---|---|---|
Input: | analoge 4-20mA | Afstand: | 2km |
Protocol: | RS485-modbus RTU | Controle: | Het I/O weerspiegelen |
Hoog licht: | 1W de draadloze Machine van het Controlegebied,2km de Draadloze Machine van het Controlegebied,433MHz draadloos Controlesysteem |
Dit is een draadloos I/O controlesysteem
In de controlekamer, gebruikersbehoefte om aan-uit- slavena's analoog signaal en controleslaaf B te controleren
Wij gebruiken draadloze I/O die, geen PLC van de behoefteverandering programma weerspiegelen

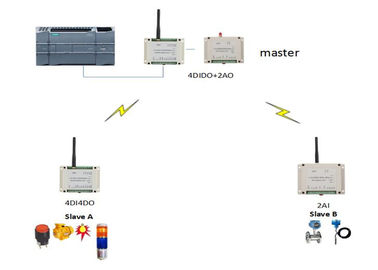

Gelieve te verwijzen dit diagram
Frequentie | 433MHz of 450MHz of 470MHz | |
Machtsoutput | 100mW (600m), 1000mW (3000m) | |
Producten | 2AI, 4AI, 2AO, 4AO | |
Inputtype | 4-20mA of 0-5V of 0-10V | |
Outputtype | 4-20mA of 0-5V of 0-10V | |
Resolutieverhouding | 24 beetje | |
Nauwkeurigheid | ±0.02% | |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom | |
Interface | Rs-485 | |
Kanaliseer Nr. | 16ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren | |
Antenne | Uitlopersantenne met 1.5m kabel | |
Het werk temperatuur | -35℃~+75℃ industrieel | |
Het werk vochtigheid | 10%~90% relatieve vochtigheid, geen condensatie | |
Afmeting | 2AI, 4AI | 115×90×40 (mm) |
2AO, 4AO | ||
Moeilijke situatiemanier | Standard 3,5-spoor van het duim het industriële DIN gilde |
Parameter | |
Machtsoutput: | 1W (of 100mW-versie) |
Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: | 3km (of 1km versie) |
Baudrate: | 1200bps |
Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk | |
Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
Protocol: | Modbusrtu protocol |
Havenbeschrijving | |
Input: | 4 actieve input (het passief past) aan, geïsoleerd |
Output: |
4 passieve geïsoleerde relaisoutput, contact maximum lading AC250V/5A, DC30V/5A (de actieve output 0-5V past aan) |
Communicatie haven | RS485 (draadloze RS485 past aan) |
Huidig | |
Breng stroom over: | <600ma> |
Het ontvangen van stroom: | <50ma> |
Algemeen | |
Frequentie: | 433MHz, 400, 450, 470 of andere band |
Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen | |
Afmeting: | 115×90×40 (mm) |
Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
Temperatuur: | (industrieel) -35℃~+75℃ |
Opzettende methode: | Standard 3,5-spoor van het duim het industriële gilde |
