| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-V25000 |
| Min. bestelaantal: | 2PCS |
| Prijs: | Negotiation |
| Verpakking Details: | karton |
| Levertijd: | 3-7 dagen |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 1000pcs/month |
| Machtsoutput: | 25W | Afstand: | 20km |
|---|---|---|---|
| Omhulselmateriaal: | Aluminium | Frequentie: | 150MHz |
| Audiotype: | Analogon | ||
| Hoog licht: | De Draadloze Radiomodem van VHF,150MHz draadloze Radiomodem,25W draadloze Radiomodule |
||

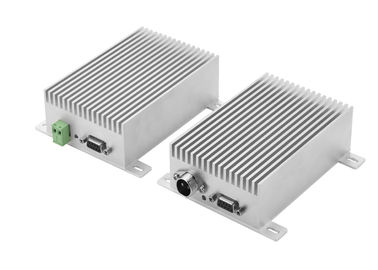

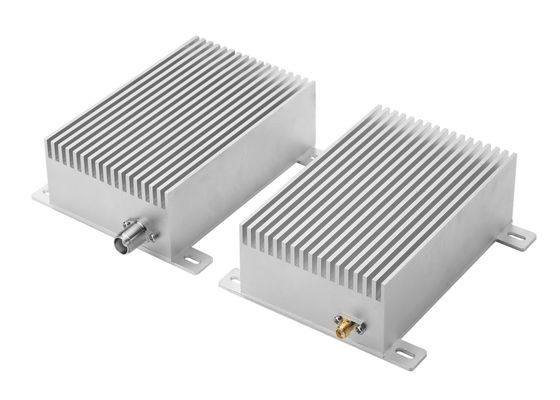

25W VHF-Radiomodem 150MHz Audio Radiomarine wireless monitoring
Van de de machtsoutput van ls-V25000 25W de radiomodem.
Wij steunen RS232, RS485 of TTL-de interface, u kan kiezen
Het is O.K. om gegevens of Stem over te brengen
Voor gegevenstransmissie, is zijn baudrate 1200bps of 2400bps.
I: Eigenschappen:
1. Hoge machtsoutput: 25W
2. Lange transmissieafstand: tot 20km
3. VHF-van band150mhz band of 230MHz band of 450MHz
4. Gegevenstransmissie, stemtransmissie o.k. allebei
5. Dubbele PLL, dubbele VCO, Hoge betrouwbaarheid
6. VOX-functie
II. gegevensblad
A, Algemene Index
●frequentie: VHF en de UHFfrequentieband (150MHz, 230MHz), kunnen ongeveer 400 kanalen opslaan
●frequentietolerantie: ±2.5ppm
●Kanaal die uit elkaar plaatsen: 25 KHz
●antenneimpedantie: 50Ω
●milieutemperatuur: - 35 ℃~+75 ℃
●moduleer wijze: MSK
●luchtbaudrate: 1200bps/2400bps
B, Ontvangersindex
●gevoeligheid: ≤0.25uV
●de Verhouding van het ignallawaai (SNR): ≤-50dB
●Aangrenzende Kanaalselectiviteit: ≥70dB
●Intermodulatieinterferentie: ≥70dB
●Onechte respouseimmuniteit: ≥70dB
C, Zenderindex
●Breng Macht over: 25W
●moduleer vervorming: ≤3%
●overblijvende frequentiemodulatie: ≤-48dB
●frequentieafwijking: ≤5KHz
●de verhouding van de ortho-kanaalmacht: ≤-70dB
●verdwaalde macht: ≤5uW
●Rf-afstand: 20km (de macht van 25W rf in openlucht)
D, Voeding
●Gelijkstroom: 12 V (±10%)
●wachtende stroom: ≤ 1 6 0 m A
●het overbrengen van stroom: ≤ 6 A (transmit macht 25W)
E, Afmeting:
128*108*28mm
III. Pin Definition
| Schakelaar | Pin No. | Speldnaam | Beschrijving | Opmerkingen |
| Machtsverbinding | 1 | VCC | Gelijkstroom: 12V |
Gelieve te gebruiken macht Gelijkstroom 12V, meer dan 8A |
| 2 | GND | Grond van voeding | ||
| Signaalverbinding | 1 | TTL (TxD) | TxD van TTL | |
| 2 | RxD (A) |
RxD van rs-232 RS-485 A |
Rs-232, rs-485, TTL, slechts geldige één | |
| 3 | TXD (B) |
TxD van rs-232 RS-485 B |
Rs-232, rs-485, TTL, slechts geldige één | |
| 4 | TTL (RxD) | RxD van TTL | ||
| 5 | GND | Signaalgrond | ||
| 6 | PTT | Het audio overbrengen laat toe | Low level is voor het overbrengen | |
| 7 | MIC | Geluidssignaalinput | Microfooninput, modulatiegevoeligheid 10mV | |
| 8 | SP | Geluidssignaaloutput | Audioversterkeroutput 8ohm 0.5W | |
| 9 | SQ | Het ontvangen van signaal het controleren | Het ontvangen van dragersignaal, op hoog niveau |
Toepassing van ls-V25000
Berging, Mariene controle
openbaar verkeer
industriële automatische controle
stroomprogramma
de monitor van de watermilieubescherming
signaalinzameling en transmissie van spoorwegsysteem
van het olieextractie en vervoer controle
maatregel van olie of waterputten
hydrologische controle
weerstation controle
bosbescherming
de intelligente bouw
geologisch verken
mobiele plaats
militaire opleiding
