| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | Lensen |
| Certificering: | CE, FCC |
| Modelnummer: | LS-Irri |
| Min. bestelaantal: | 2pcs |
| Prijs: | Negotiation |
| Verpakking Details: | standaardkarton |
| Levertijd: | 2-8 dagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 6000pcs/month |
| frequentie: | 433MHz | Technologie: | Lora/RF |
|---|---|---|---|
| Machtsoutput: | 1W | Solenoïdetype: | elektrische klep |
| Afstand: | 2km+ | Output: | 2 kanalen |
| Hoog licht: | 2km Wireless Irrigation Controller,433MHz Wireless Irrigation Controller,1W Electric Valve Controller |
||
Draadloos van de het Systeemplc/hmi afstandsbediening van de Irrigatiecontrole de klep AAN-UIT- systeem
Inleiding
Ls-EVC02 is een Radio gebaseerd Elektrisch klepcontrolemechanisme. Het heeft de ingebouwde kring van de machtslast, toevoegend een lithiumbatterij, kon u zonnevoeding gebruiken. Ls-EVC02 is O.K. om 2 posten12v elektrische kleppen te controleren en 1 druksensor aan te sluiten. Onze irrigatiesystemen zijn ideaal voor commerciële/gemeentelijke toepassingen zoals landbouwgrond, boomgaard, straat en weg het modelleren, medianen, parken, bouwwerven.

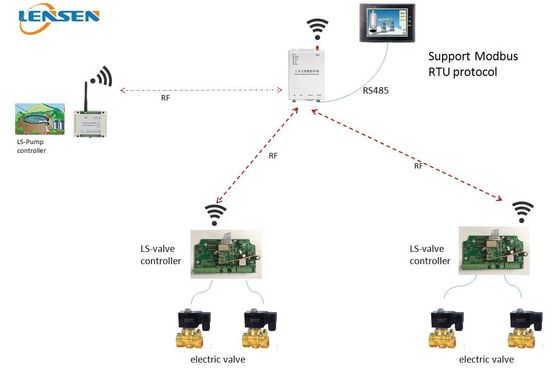

Toepassingsdiagram
Dit systeem omvat een meester (ls-R324 draadloze DTU) en een pompcontrolemechanisme (ls-RDIO0202 draadloze RTU) en sommige elektrische klepcontrolemechanismen (ls-EVC02).
U kon ls-R324 draadloze DTU met HMI, PC-software of PLC via RS485-haven verbinden. Wij steunen het protocol van Modbus RTU. Door de programmering van uw controlemechanisme, kon u afstandsbediening realiseren uw hoofd automatisch AAN-UIT- pomp AAN-UIT- en elektrische kleppen.
| Parameter | |
| Machtsoutput: | 1W |
| Voeding: | 12 gelijkstroom-omschakelingsvoeding of zonnepanel+battery |
| Controleafstand: | 2km LOS+ |
| Baudrate: | 2400bps |
| Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
| Voorzien van een netwerk | |
| Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
| Protocol: | Modbusrtu protocol |
| Havenbeschrijving | |
| Output: |
2 output |
| Communicatie haven | TTL |
| Huidig | |
| Breng stroom over: | <400ma> |
| Het ontvangen van stroom: | <40ma> |
| Algemeen | |
| Frequentie: | 433MHz |
| Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
| Fysische eigenschappen | |
| Afmeting: | 115×90×40 (mm) |
| Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
| Temperatuur: | (industrieel) -35℃~+75℃ |
| Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |
Systeemvereisten
Alle draadloze apparaten in hetzelfde systeem zouden hetzelfde frequentiekanaal, met hetzelfde baudrate moeten gebruiken, dan kunnen zij met elkaar communiceren. Alvorens te gebruiken, te controleren gelieve kanaal en identiteitskaart die eerst plaatsen. U kon de ONDERDOMPELING gebruiken om kanaal (te verwijzen gelieve ONDERDOMPELING die deel plaatsen) te plaatsen
De Parameter van het elektrische Klepcontrolemechanisme
Rf-parameter: 433MHz, 1W-machtsoutput voor 2km LOS draadloze controle, 9600bps, TTL-interface
Voeding: 12V gelijkstroom. Wij hebben ingebouwde zonnelastenkring. U kon zonnepanel+lithium-batterij gebruiken om macht voor deze raad te leveren.
Batterijtype: 12V gelijkstroom-lithium Ionenbatterij. Onze lastenkring is gebaseerd op 3S-Lithium Ionenbatterij. Is het lithium Ionen nominale voltage 3.6V – 3 is x 3,6 = 10.8V, Lithium Ionen volmacht 4.2V - 3x4.2=12.6V. Wij adviseren om 12V, 10ah-batterij te gebruiken. Of u kon juiste capaciteit kiezen overeenstemmend uw daadwerkelijke toepassingsvereisten.
Zonnepaneel: wij adviseren om 18V, 30W-zonnepaneel te gebruiken. U kon juiste men kiezen die uw lokale zonneschijnvoorwaarde overeenstemmen.
Elektrische klep: wij kunnen 2 posten van de elektrische kleppen van 12V drijven gelijkstroom
Hoe te om batterij met 2 draden aan te sluiten
Volgens het bovengenoemde beeld, kon u 2 schakelaars van de waterstroom, 2 elektrische kleppen en hun grensschakelaars, en 1 druksensor aan dit controlemechanisme aansluiten. Gelieve te verbinden één lijn van uw schakelaar van de waterstroom met Com-Speld, toont de andere lijn aan Speld 2 van ons controlemechanisme of Speld 4 zoals het beeld (ongeacht positief en negatief). Sluit twee elektrische kleppen en hun grensschakelaars aan overeenkomstige spelden aan zoals geleid. Sluit correct batterij en zonnepaneel aan.
Nota: Als u twee draadbatterij gebruikt, gelieve ervoor te zorgen twee verbindingsdraadkappen worden verbonden.
Machtsleiden
Machtsleiden moet de op arbeidsvoorwaarde van de draadloze module wijzen. Wanneer de draadloze module waked omhoog voor gegevens die is ontvangen en de gegevens die, de LEIDENE wil op rood zijn overbrengen. Wanneer de draadloze module in slaap is, is leiden VAN, bij deze wijze, kan het geen gegevens overbrengen of ontvangen.
GELEID RF
Rf-leiden is op draadloze module. Wanneer gegevens die, Rode LEIDENE knipoogjes, wanneer gegevens die, blauwe LEIDENE knipoogjes ontvangen overbrengen.
Hoe te om 4 draadbatterij aan te sluiten
Gelieve te verwijzen hierboven het bedradingsdiagram.
Als u four-wire batterij gebruikt, te hoeven de verbindingsdraad GLB niet te verbinden.
Ongeveer ONDERDOMPELING het plaatsen
a. ONDERDOMPELING voor kanaal
ONDERDOMPELING 1-4 is voor kanaal het plaatsen
DIP1 OP =20 =1
DIP2 OP =21 =2
DIP3 OP =22 =4
DIP4 OP =23 =8
ONDERDOMPELING 5-8, geen definitie nu, te houden gelieve WEG hen
b. ONDERDOMPELING voor identiteitskaart
DIP1 OP =20 =1
DIP2 OP =21 =2
DIP3 OP =22 =4
DIP4 OP =23 =8
DIP5 OP =24 =16
DIP6 OP =25 =32
DIP7 OP =26 =64
DIP8 OP =27 =128
Nota:
a. Als er vele apparaten communicerend in hetzelfde systeem zijn, te plaatsen gelieve allen bij hetzelfde kanaal.
b. Als u kanaal of identiteitskaart wilt veranderen, te snijden gelieve zijn macht en draai eerst van meester af. Dan verander kanaal of identiteitskaart-ONDERDOMPELING. Lever opnieuw tot slot macht. Leiden naast antenne zullen, machtsleiden knipperen, die met succes veranderde ONDERDOMPELING toont. Machtsleiden niet wijst ontbroken ONDERDOMPELINGS op verandering. Tevreden om ons voor het terugstellen te contacteren.
c. ONDERDOMPELINGSverwijzing voor meester ls-R324 en ONDERDOMPELING voor ls-RDIO0202 pompcontrolemechanisme. Deze vriendelijke toepassing, ls-R324 is meester, zijn anderen alle slaven. U kon verschillende identiteitskaart plaatsen om te verschillen de slaven.
