433MHz slim Irrigatiecontrolemechanisme 2km Radio gebaseerd Draadloos Controlemechanisme 2 van Solenoïdevlave Kanalenklep

Inleiding

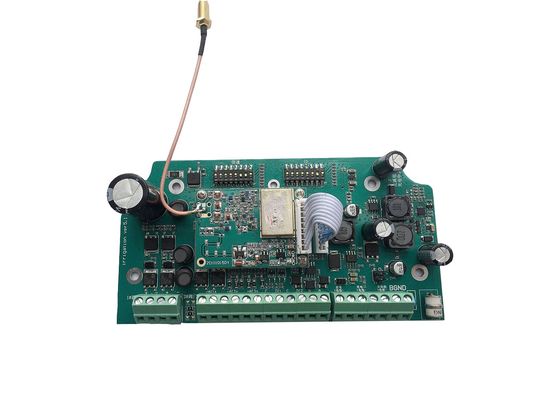

Ls-SVC02 is een radio gebaseerde solenoïde sluitend klepcontrolemechanisme. Het heeft de ingebouwde kring van de machtslast. Toevoegend een lithiumbatterij, kon u zonnevoeding gebruiken. Ls-SVC02 is O.K. om 2 posten12v solenoïde te controleren sluitend kleppen en 3 sensoren (4-20mA) aan te sluiten. Onze irrigatiesystemen zijn ideaal voor commerciële/gemeentelijke toepassingen zoals landbouwgrond, boomgaard, straat en weg het modelleren, medianen, parken, bouwwerven.

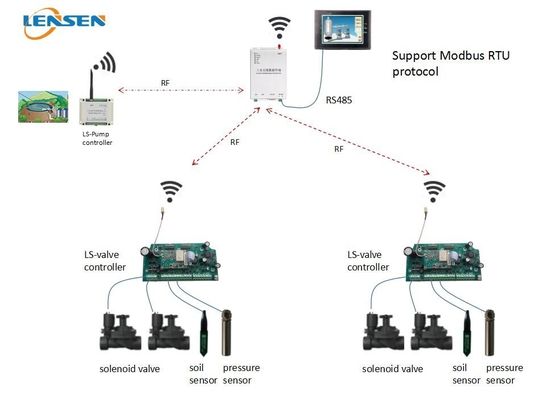

Toepassingsdiagram voor verwijzing

Dit systeem omvat een meester (ls-R324 draadloze DTU) en een pompcontrolemechanisme (ls-RDIO0202 draadloze RTU) en sommige elektrische klepcontrolemechanismen (ls-SVC02).

U kon ls-R324 draadloze DTU met HMI, PC-software of PLC via RS485-haven verbinden. Wij steunen het protocol van Modbus RTU. Door de programmering van uw controlemechanisme, kon u afstandsbediening realiseren uw hoofd automatisch AAN-UIT- pomp AAN-UIT- en elektrische kleppen.

Systeemvereisten

Alle draadloze apparaten in hetzelfde systeem zouden hetzelfde frequentiekanaal, met hetzelfde baudrate moeten gebruiken, dan kunnen zij met elkaar communiceren. Alvorens te gebruiken, te controleren gelieve kanaal en identiteitskaart die eerst plaatsen. U kon de ONDERDOMPELING gebruiken om kanaal en identiteitskaart (te verwijzen gelieve ONDERDOMPELING die deel plaatsen) te plaatsen

De Parameter van het Controlemechanisme van de solenoïdeklep

Rf-parameter: 433MHz, 1W-machtsoutput voor 2km LOS draadloze controle, 9600bps, TTL-interface

Voeding: 12V gelijkstroom. Wij hebben ingebouwde zonnelastenkring. U kon zonnepanel+lithium-batterij gebruiken om macht voor deze raad te leveren.

Batterijtype: 12V gelijkstroom-lithium Ionenbatterij. Onze lastenkring is gebaseerd op 3S-Lithium Ionenbatterij. Is het lithium Ionen nominale voltage 3.6V – 3 is x 3,6 = 10.8V, Lithium Ionen volmacht 4.2V - 3x4.2=12.6V. Wij adviseren om 12V, 10Ah-batterij te gebruiken. U kon juiste batterijcapaciteit kiezen overeenstemmend uw daadwerkelijke toepassingsvereisten.

Zonnepaneel: wij adviseren om 18V, 30W-zonnepaneel te gebruiken. U kon juiste men kiezen die uw lokale zonneschijnvoorwaarde overeenstemmen.

Elektrische klep: wij kunnen 2 posten van het type van 9-36V drijven gelijkstroom solenoïde sluitend kleppen.

Hoe te verbinden

Hoe te om batterij met 2 draden aan te sluiten

Volgens het bovengenoemde beeld, kon u solenoïde 2 sluitend kleppen, 3 sensoren (analoge input 4-20mA), 2 stroomschakelaars (digitale input) met dit controlemechanisme verbinden. Gelieve te verbinden kleppen en de sensoren zoals het beeld toont. AI en Di zijn passieve input. Sluit correct batterij en zonnepaneel aan.

Nota: Als u twee draadbatterij gebruikt, gelieve ervoor te zorgen de verbindingsdraad GLB 1 plotseling aan verbindingsdraad GLB 2 verbindt en verbindingsdraadkappen 3 aan verbindingsdraad GLB 4 verbindt.

Machtsleiden

Machtsleiden moet de op arbeidsvoorwaarde van de draadloze module wijzen. Wanneer de draadloze module waked omhoog voor gegevens die is ontvangen en de gegevens die, de LEIDENE wil op rood zijn overbrengen. Wanneer de draadloze module in slaap is, is leiden VAN, bij deze wijze, kan het geen gegevens overbrengen of ontvangen.

GELEID RF

Rf-leiden is op draadloze module. Wanneer gegevens die, Rode LEIDENE knipoogjes, wanneer gegevens die, blauwe LEIDENE knipoogjes ontvangen overbrengen.

Hoe te om 4 draadbatterij aan te sluiten

Gelieve te verwijzen hierboven het bedradingsdiagram.

Als u four-wire batterij gebruikt, plotseling te hoeven de verbindingsdraadkappen niet verbinden.

Ongeveer ONDERDOMPELING het plaatsen

a. ONDERDOMPELING voor kanaal

ONDERDOMPELING 1-4 is voor kanaal het plaatsen

DIP1 OP =20 =1

DIP2 OP =21 =2

DIP3 OP =22 =4

DIP4 OP =23 =8

ONDERDOMPELING 5-8, geen definitie nu, te houden gelieve WEG hen

Dit klepcontrolemechanisme heeft 15 kanalen totaal, te verwijzen gelieve deze het plaatsen lijst

• ONDERDOMPELING voor identiteitskaart

DIP1 OP =20 =1

DIP2 OP =21 =2

DIP3 OP =22 =4

DIP4 OP =23 =8

DIP5 OP =24 =16

DIP6 OP =25 =32

DIP7 OP =26 =64

DIP8 OP =27 =128

Identiteitskaart is lokale identiteitskaart van het controlemechanisme, ook Modbus-communicatie identiteitskaart, te verwijzen gelieve deze lijst

Identiteitskaart	ONDERDOMPELINGSplaats	Identiteitskaart	ONDERDOMPELINGSplaats	Identiteitskaart	ONDERDOMPELINGSplaats
1		2		3
4		5		6
7		8		9
10		11		12
13		14		15
121		122		123
meststof		pomp
