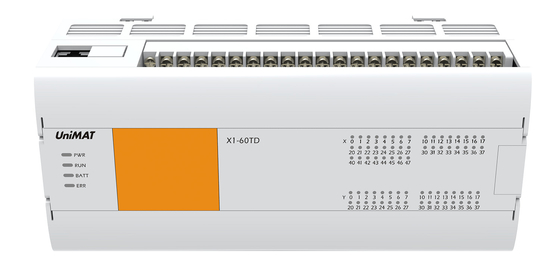

X1-60TD PLC voor de Lage Kostenplc van de de Industrieautomatisering
Parameters
Punt Nr. | Specifictions | |||
Artikelnummer. | X1-60TD-E0 | |||
Voltage | DC24V | |||
Voltagewaaier | Gelijkstroom 20,4~28.8V | |||
Toegestaan voltage | blijf voor de onmiddellijke stroomuitval werken minder dan 5ms | |||
Zekering | 60V 2A | |||
Schommelingsstroom | 12A, 0.5ms below/28.8V gelijkstroom | |||
Machtsconsumptie | 8W | |||
DC24V voeding | 600mA hieronder | |||
Inputspecificaties | ||||
Input | 36 | |||
Verbindingsmethode | Afneembaar eindblok (M3-schroef) | |||
Inputmethode | NPN/PNP | |||
Het voltage van het inputsignaal | Gelijkstroom-voedingtype: dc20.4v ~ 28.8v | |||
Inputimpedantie | X0-X2 | 2.4K | ||
X3 hierboven | 5.6K | |||
OP Input veroorzaakte stroom | X0-X2 | Meer dan 5mA | ||
X3 hierboven | Meer dan 2.4mA | |||
VAN Input veroorzaakte stroom | 1mA hieronder | |||
De tijd van de inputreactie | Neen meer dan 4.5ms | |||
De vorm van het inputsignaal | Input van het voltage de vrije contact | |||
Het afvoerkanaal voerde in: Open de collectortransistor van NPN | ||||
Bron ingevoerd type: De transistor van de PNPOpencollector | ||||
De isolatie van de inputkring | Optokoppelingsisolatie | |||
Vertoning van input | Wanneer de optokoppeling wordt gedreven, is het LEIDENE licht op het paneel | |||
Outputspecificaties | ||||
Output | 16 | |||
Verbindingsmethode | Afneembaar eindblok (M3-schroef) | |||
Outputmethode | NPN/PNP | |||
Externe Voeding | DC5~30V | |||
Maximum lading | Weerstand biedende lading | 0.5A/single punt; 0.8A/4 punten | ||
aanleidinggevende lading | 12W/DC24V | |||
Lichte lading | Hoge snelheid: Gemeenschappelijk 2W/DC24V: 5W/DC24V | |||
Min Load | 5mA(DC5~24V) | |||
De stroom van de open kringslekkage | 0.1mA 以下 /DC30V | |||
Inschakelenweerstand | Hoge snelheidspunt 0.3Ω typisch (Max0.6Ω) | |||
reactietijd | VAN →ON | De hoogte besteedt: 10μsbelow/10mAhierboven(DC5~24V) | ||
Gewone: 0.2ms below/200mA hierboven (DC24V) | ||||
OP →OFF | De hoogte besteedt: 10μs below/10mA hierboven (DC5~24V) | |||
Gewone: 0.2ms以下/200mA hierboven (DC24V) | ||||
Lijnisolatie | Optokoppelingsisolatie | |||
Vertoning van outputactie | Wanneer de optokoppeling wordt gedreven, is het LEIDENE licht op het paneel | |||
De afstand van de schildtransmissie | 500M (gewone output) | |||
Unshielded transmissieafstand |
150M (gewone output) |
Bedradingsdiagram
