De draadloze Waterspiegel van Remote Control Pump van het Pompcontrolemechanisme AAN-UIT- accoding
Voor tankkant, gebruiken wij een draadloze analoge I/O module om het signaal van 4-20mA van de niveausensor te verzamelen
Controlecentrum, is er dichtbij een pomp. Wij gebruiken een ls-RDIO0202. verbind zijn I/O haven aan pomp voor pomp AAN-UIT- controle. Verbindt zijn RS485-haven aan HMI.Then u sensorniveau op AAN-UIT- de pomp van HMI kunt controleren en van de afstandsbediening. Welkom om Zonnig voor nadere informatie te contacteren.
Draadloze RTU-eigenschappen
- Draagbaar apparaat, DIN-Spoor die voor gemakkelijke installatie opzetten
- Geïsoleerde input
- LEDs voor voeding, mededeling, input, outputstatus
- Flexibel voorzien van een netwerk, punt om aan multipoints te richten of te richten
- ONDERDOMPELING om verschillende wijzen te veranderen
- De verschillende soorten I/O, Di, AI, AO zijn beschikbaar
- Uitzetbaar I/O
- Korte vertragingstijd
- Steun I/O vermindering, gebiedsinput, verre output
- Het gemakkelijke overhandigen op RS485-netwerk, het protocol van steunmodbus RTU
- Steun online verbetering. Kan door klant vormen in het plaatsen van wijze
Beschrijving van het project:
1. De klant heeft aan minitor 10 tanks nodig.
2. Opname of gloed-van water door begin/van de pompen of de kleppen.
3. De afstand is binnen 1km.
4. Behoefte draadloze oplossing

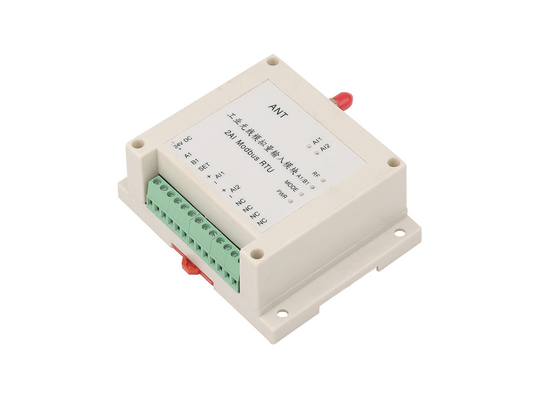

Ls-RAI02 Parameter
| Frequentie |
433MHz of 450MHz of 470MHz |
| Machtsoutput |
100mW (600m), 1000mW (3000m) |
| Producten |
2AI |
| Inputtype |
4-20mA |
| Outputtype |
4-20mA |
| Resolutieverhouding |
24 beetje |
| Nauwkeurigheid |
±0.02% |
| Voeding |
9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom |
| Interface |
Rs-485 |
| Kanaliseer Nr. |
16ch blijf in gebreke, kan via ONDERDOMPELINGSschakelaar programmeren |
| Antenne |
Uitlopersantenne met 1.5m kabel |
| Het werk temperatuur |
-35℃~+75℃ industrieel |
| Het werk vochtigheid |
10%~90% relatieve vochtigheid, geen condensatie |
| Afmeting |
2AI |
115×90×40 (mm) |
| |
| Moeilijke situatiemanier |
Standard 3,5-spoor van het duim het industriële DIN gilde |
Ls-RDIO0202 Parameter
| Parameter |
| Machtsoutput: |
1W (of 100mW-versie) |
| Voeding: |
9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
| Controleafstand: |
3km (of 1km versie) |
| Baudrate: |
1200bps |
| Het ontvangen van gevoeligheid: |
-123dBm@1200bps, -118dbm (9600bps) |
| Voorzien van een netwerk |
| Voorzien van een netwerk: |
Punt aan punt en punt aan met meerdere balies |
| Protocol: |
Modbusrtu protocol |
| Havenbeschrijving |
| Input: |
2 actieve input (het passief past) aan, geïsoleerd |
| Output: |
2 passieve geïsoleerde relaisoutput,
contact maximum lading AC250V/5A, DC30V/5A
(de actieve output 0-5V past aan)
|
| Communicatie haven |
RS485 (draadloze RS485 past aan) |
| Huidig |
| Breng stroom over: |
<600ma> |
| Het ontvangen van stroom: |
<50ma> |
| Algemeen |
| Frequentie: |
433MHz, 400, 450, 470 of andere band |
| Kanaliseer Nr: |
16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
| Fysische eigenschappen |
| Afmeting: |
115×90×40 (mm) |
| Antenneschakelaar: |
SMA, voertuigantenne met 1.5m kabel |
| Temperatuur: |
(industrieel) -35℃~+75℃ |
| Opzettende methode: |
Standard 3,5-spoor van het duim het industriële gilde |
