PLC van de Modemmodbus DTU van 1W RS232 RS485 Draadloze Radiomededeling
1W draadloze Radiomodem1w RS232 RS485 Modbus DTU PLC Draadloze communicatie
Algemene Inleiding
Ls-R324 draadloze DTU de waarvan transmissieafstand 3km LOS bereikt, steunt draadloze communicatie tussen Siemens S7-200, S7-300-reeksplc, PLC van Schneider, Mitsubishi-PLC, ABB-PLC enz. ls-R324 het protocol van steunenmodbus, met inbegrip van Modbus-ASCII en het protocol van Modbus RTU, PPI-protocol.
Ls-R324 DTU kan ook aan VFD, HMI, PC voor draadloze communicatie verbinden. Het steunt punt om te richten, richt aan transmissie van multipunten de draadloze gegevens. De draadloze oplossing heeft het voordeel van levensonderhoudgebruikers van de bedrading van kabels op gevaarlijk gebied, gemakkelijk aan opstelling, geen kennis van het behoefteprogramma. Het is een betrouwbare en concurrerende oplossing.
Parameter:
Machtsoutput: 24V gelijkstroom
Rf-macht: 1W
Luchtbaudrate: 1,200/2,400/4,800/9,600/19,200bps kiezen
Interfacebaudrate: 1,200/2,400/4,800/9,600/19,200bps programmeerbaar
Frequentieband: 433, 450, 470 of anderen
Interface: RS-232, RS-485 EN USB
Communicatie wijze: Half-duplex
Kanaal: 15 kanalen
Ontvang stroom: <45ma>
Ontvang gevoeligheid: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Het overbrengen van stroom: <500ma>
Rf-line-of-sight waaier: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Grootte: 175*115*32mm (zonder antennehaven)
| Frequentie |
433MHz of 450MHz, 470MHz |
| Machtsoutput |
1W (23km LOS) |
| Protocolsteun |
Het standaardprotocol van Modbus RTU of user-defined protocol |
| Voeding |
9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom of 12V gelijkstroom |
| Interface |
Rs-485 (gebrek) of RS232 of USB |
| Kanaliseer Nr. |
15 kanaal, gebruiksonderdompeling aan verandering |
| Antenne |
Vrije uitlopersantenne met 1.5m kabel (koop 5.5dBi-uitlopersantenne) |
| Temperatuur |
(industrieel) -35℃~+75℃ |
| Afmeting |
175×115×32 (mm) sluit antenne uit |
| Moeilijke situatiemethode |
Schroef |
Ongeveer de LEIDENE indicator
a. Wanneer de module macht is, is MACHTSleiden altijd (rood).
b. Wanneer de module binnengaat om wijze (ONDERDOMPELING 8) te plaatsen, is VASTGESTELDE leiden altijd (rood).
c. Wanneer de module overbrengt,
als u RS232-haven gebruikt, RS232-LEIDENE (groene) knipoogjes regelmatig.
als u RS485-haven gebruikt, RS485-LEIDENE (groene) knipoogjes regelmatig.
als u USB-poort gebruikt, USB-LEIDENE (groene) knipoogjes regelmatig.
d. Wanneer de module ontvangt, rf-LEIDENE (blauwe) knipoogjes regelmatig.

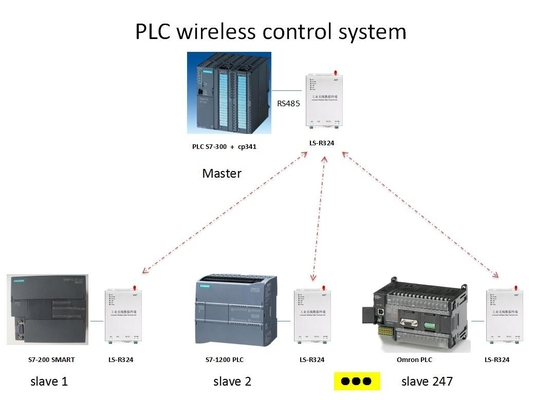

Toepassingsvoorbeeld
