machtsoutput: | 5W | Controleafstand: | 10KM |
---|---|---|---|
Toepassing: | PLC draadloze controle | bijlage: | Aluminium |
Interface: | RS232, RS485, USB | frequentie: | 433MHz/868MHz/915MHz |
Hoog licht: | draadloze radiomodule,periodieke radiomodem |

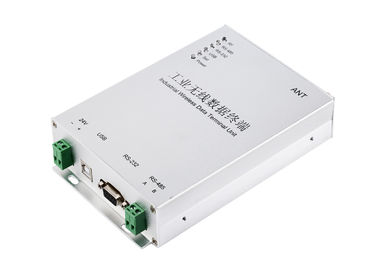

Ls-R524 de Radiomodem Over lange afstand van Ethernet, PLC Draadloze communicatie 10km
1. Algemene Inleiding
Ls-R524 draadloze DTU de waarvan transmissieafstand 10km LOS bereikt, steunt draadloze communicatie tussen Siemens S7-200, S7-300-reeksplc, PLC van Schneider, Mitsubishi-PLC, ABB-PLC enz. ls-R524 het protocol van steunenmodbus, met inbegrip van Modbus-ASCII en het protocol van Modbus RTU, PPI-protocol.
Ls-R524 DTU kan ook aan omvormer, HMI en sensoren voor draadloze communicatie verbinden. Het steunt punt om te richten, richt aan transmissie van multipunten de draadloze gegevens. De draadloze oplossing heeft het voordeel van levensonderhoudgebruikers van de bedrading van kabels op gevaarlijk gebied, gemakkelijk aan opstelling, geen kennis van het behoefteprogramma. Het is een betrouwbare en concurrerende oplossing.
2. Toepassingsgebied
* Druk, stroomtarief, temperatuurenz. gegevensverzamelingen, draadloze transmissie en controle op water/waterzuiveringsinstallatiegebied
* Wind snelheid, regenval, vochtigheidsenz. gegevensverzameling, draadloze transmissie en controle bij of controlerend post
* Temperatuur, vochtigheid, concentraties van de gegevensverzameling van Co2 enz., draadloze transmissie en controle in landbouwserre
* AGV draadloze controle en controle
* Andere soorten OEM materiaal draadloze gegevensverzameling en transmissie
* Draadloze communicatie tussen PLC en sensoren op Chemisch machines en materiaal, olieveld.
3. Technischebeschrijving
Frequentie | 433MHz of 450MHz, 470MHz |
Machtsoutput | 5W |
Protocolsteun | Standaardmodbus RTU of PPI |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom of 12V gelijkstroom |
Interface | Rs-485 (gebrek) of RS232 of USB |
Kanaliseer Nr. | 15 kanaal, gebruiksonderdompeling aan verandering |
Antenne | Vrije uitlopersantenne met 1.5m kabel (koop 5.5dBi-uitlopersantenne) |
Temperatuur | (industrieel) -35℃~+75℃ |
Afmeting | 175×115×32 (mm) sluit antenne uit |
Bevestig methode | Schroef |
4. Ls-R524 Toepassingsvoorbeelden:
5. Het voorzien van een netwerk van ls-R524 DTU
Ls-R524 DTU keurt half-duplex communicatie wijze goed. Het past punt voor multipointsmededeling aan. Op deze wijze, zouden wij 1 module als meester en anderen moeten plaatsen als slaven. Elke slaaf heeft zijn eigen uniek kader van het gebruiksgegevens van identiteitskaart Hoofd met identiteitskaart om gegevens of bevel over te brengen. Alle slaven zullen gegevens ontvangen en zullen ontvangen identiteitskaart met zijn eigen identiteitskaart vergelijken. Als identiteitskaart hetzelfde is, ontvang het en geef overeenkomstige reactie overeenstemmend het bevel. Als identiteitskaart verschillend is, negeer het enkel, geven geen reactie. Al deze zouden door hoger protocol moeten eindigen. Het kan daar beloven is slechts één radio is in op om het even welk ogenblik het overbrengen van wijze in om interferentie te vermijden.
Ls-R524 RTU kan ook voor punt gebruiken om mededeling te richten. Dit is gemakkelijker. Wanneer u seriële poort programmeert, gelieve van nota te nemen het half-duplex is en er draadloze transmissievertraging is.
6. De ONDERDOMPELINGSschakelaar van ls-R524 DTU het plaatsen
Nota: ongeveer kanaal het plaatsen
Kanaliseer Nr. | DOMPEL het Plaatsen onder | Kanaliseer Nr. | DOMPEL het Plaatsen onder | Kanaliseer Nr. | DOMPEL het plaatsen onder | Kanaliseer Nr. | DOMPEL het plaatsen onder |
1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
DIP1 OP middelen 1
DIP2 OP middelen 2
DIP3 OP middelen 4
DIP4 OP middelen 8
Bijvoorbeeld, moet kanaal 15, u ONDERDOMPELING 1, 2, 3 en 4 plaatsen allen

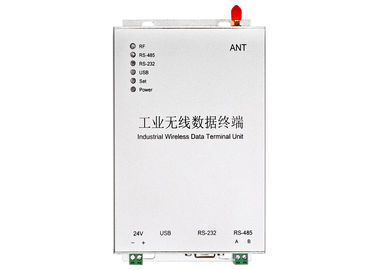

Ongeveer de LEIDENE indicator
a. Wanneer de module macht is, is MACHTSleiden altijd (rood).
b. Wanneer de module binnengaat om wijze (ONDERDOMPELING 8) te plaatsen, is VASTGESTELDE leiden altijd (rood).
c. Wanneer de module overbrengt,
als u RS232-haven gebruikt, RS232-LEIDENE (groene) knipoogjes regelmatig.
als u RS485-haven gebruikt, RS485-LEIDENE (groene) knipoogjes regelmatig.
als u USB-poort gebruikt, USB-LEIDENE (groene) knipoogjes regelmatig.
d. Wanneer de module ontvangt, rf-LEIDENE (blauwe) knipoogjes regelmatig.
