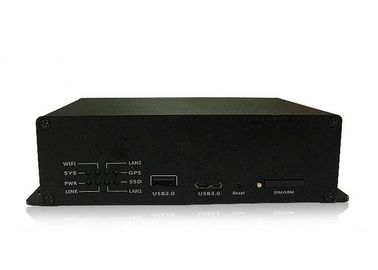

De industriële Draadloze Gateway van 4G, 100Mbps-Hoge snelheid 4G Draadloze DTU

Basisinformatie
Plaats van herkomst: China
Merknaam: USR
Modelnummer: Ls-DG4
Min. bestelaantal: 10pcs
Prijs: Negotiation
Verpakking Details: Standaard karton
Levertijd: 2-6 dagen
Betalingscondities: T / T, Western Union
Levering vermogen: 6000pcs/month
Product: 4G LTE-module Maat: 86*81*24mm
Kaarttype: 4g Snelheid: 100Mbps
Hoog licht:

draadloze gatewaymodem

,

4G LTE-module

De industriële Draadloze Gateway van 4G, 100Mbps-Hoge snelheid 4G Draadloze DTU





1)Hoofdlijnen

Steun 4G/3G/2G, Mobiel, Telecommunicatie en China Unicom;

Transparante transmissie van steun de Tweerichtingsgegevens tussen terminals TTL, RS485, RS232, en server;

Pakket en de hartslag van de steun user-defined registratie;

Standaardtcp/ip-communicatie interfacecontactdoos in Server;

Steunt de steun Intelligente antischeiding, online het testen en het online onderhoud, losgemaakte dan automatische redial, zorgt ervoor dat het materiaal altijd online is;

Steunconfiguratie van de domeinnaam, IP, poortnummer, APN, seriële poort, baudrate en andere parameters door seriële poort;

Steun verre configuratie, verre ingebouwde programmatuurverbetering;

Steun vaste IP en domeinnaam DNS.



2)Technische Parameters

Type Parameters Eenheid
Minimum Typische Waarde Maximum
Elektrisch Bezit (25℃)
Leidingenvoltage 4.75 12 36 V
Werkende Stroom 70 150 250 mA
Piekstroom - - 2000 mA
Draadloze Prestaties (25℃)
Frequentiegebied 4G 3G 2G -
Gevoeligheid -106dBm -
Max. Emissiemacht
EGSM900: +33dBm (Machtsklasse 4)…
LTE: +23dBm (Machtsklasse 3)…
-
Algemene Prestaties
Interfacetarief 1200 9600 115200 bps
Interfaceniveau RS485, RS232, TTL
Het werk Temperatuur -40   80
Afmeting 52×35×10 (zonder antenne en toebehoren) mm



3)Afmeting





5)Het gebruiken van Methode



5.1TCP/IP-verbinding

Wanneer ls-DG4 op de TCP/IP-verbindingswijze werkt, is de datacommunicatie tussen ls-DG4 en server volledig transparante transmissie, om ls-DG4 altijd online te houden, moeten de gebruikers het geregistreerde gegevenskader en het kader van hartslaggegevens bepalen, en de server moet het geregistreerde gegevenskader en het kader van hartslaggegevens van het kader van gebruikersgegevens onderscheiden. De server kan ls-LS-DG4'S SDN of domeinnaam ver ook plaatsen.



5.1.1registreerdengegevenskader:

Het geregistreerde type van pakketgegevens is 0x00, met een minimumlading van 16 bytes. De gebruikers kunnen douanegegevens vrij toevoegen, wordt het gegeven automatisch toegevoegd aan de byte van de signaalsterkte, en kan 70 hoogstens bytes plaatsen.

Kaderhoofd Adres Type Ladingslengte Lading CRC16 kaliberbepaling
0x24 ID3 ID2 ID1 ID0 0x00 LEN_H LEN_L GEGEVENS CRC_H CRC_L


Kaderhoofd: 0x24

Adres: De HEXUITDRAAI, hoge byte is in de voorzijde

Type: 0x00: het melden van IMSI (15 bytes) +CSQ (bytes 1)

Lengte: de deelgegevens lengte, hoge byte zijn in de voorzijde;

Lading: gegevensinhoud: de eerste 15 bytes zijn IMSI (ascll code) van Simkaart, dan is bytes 1 de waarde RSSI van de signaalsterkte (ondertekend aantal) van GPRS, en het laatstgenoemde is user-defined geregistreerde pakketinformatie.

CRC16 kaliberbepaling: begin van kaderhoofd aan gegevensinhoud, ($1021) controle crc-16 van alle gegevens;

1) CRCH: CRC16 controlesom hoge met 8 bits;

2) CRCL: CRC16 controlesom hoog en laag beetje



kadervan 5.1.2hartslaggegevens:

Het hartslagpakket verzendt één-byte gegevens standaard, en de gegevens zijn 0x04. Als het user-defined hartslagpakket is, dan verzendt één de user-defined gegevens van het hartslagpakket, en het transmissieinterval is 40 seconden.



5.2SMS-functiegebruik

Wanneer ls-DG4 op SMS-wijze werkt, kan ls-DG4 met om het even welke mobiele telefoon door SMS communiceren. Wanneer de mobiele telefoon om het even welk bericht naar ls-DG4 verzendt, stuurt ls-DG4 van seriële poort de huidige SMS-inhoud (slechts steun tot 70 ASCII-karakters), als de eindapparatuurwinst gegevens van seriële poort (slechts een maximum van 70 ASCII-karakters) ls-DG4 automatisch de gegevens zullen antwoorden op het mobiele telefoonaantal waarvan het sms-berichtuiterste datum ontvangt.

De speciale aanpassingseisen ten aanzien van SMS-functie wordt gesteund



6)Spelddefinities

Spelden Definitie Input-output Functiebeschrijving
1 VCC Input Positieve voeding (4.75V-36V)
2 Rxd_RS232 Input Seriële poortinput van RS232-Niveau
3 Txd_RS232 Output Seriële poortoutput van RS232-Niveau
4 GND Input Negatieve voeding
5 SGND Input SGND
6 A_RS485 Input, Output Een haven van RS485-Niveau
7 B_RS485 Input, Output B haven van RS485-Niveau
8 I01 NC
9 I02 NC



7)BIJ Bevelen



Bevelbeschrijving Formaat Parameters
Ga BIJ bevelwijze in +++ Niets (ga en keer O.K. binnen terug)
Plaats IP/SDN-domeinnaam AT+SDN=1, [,] […][…]

: Domeinnaam

: Haven Nr

: Periodiek Nr. <1>

Opmerking: 1 is op hoogste prioriteit)

Schrap IP/SDN-domeinnaam AT+SDN=0,< num="">

< num="">: Periodiek Nr 1~5: Gespecificeerd Periodiek Nr.

A: Schrap allen

Plaats identiteitskaart-Aantal AT+MODIDSET=1, : DTU-het Decimale systeem van identiteitskaart
Vastgestelde Seriële poortparameters AT+IPR=1,

: baudrate

0: 1200bps

1: 2400 bps

2: 4800 bps

3: 9600 bps (gebrek)

4: 19200 bps

5: 38400 bps

6: 57600 bps

7: 115200 bps

: gegevensbeetjes

8: 8 gegevensbeetjes

: pariteitscontrole

N: geen pariteit

O: oneven pariteit

E: gelijke pariteit

: eindebeetje

1: 1 beetje

Voeg APN-Configuratie-item toe AT+PROFILE=1,

: Periodiek Nr. Reeks (1~8)

MCC: Mobiel Landnummer

MN0: Mobiele Netwerkcode

: Toegangspunt

: gebruikersnaam

: wachtwoord

Schrap APN-Configuratie-item AT+PROFILE=0,

: Periodiek Nr 1~8: Gespecificeerd Periodiek Nr.

A: Schrap allen

De reeks voegt identiteitskaart-functie toe AT+ADDIDEN=1,

: Wijzeselectie

0: voeg geen identiteitskaart toe alvorens de transparante gegevenstransmissie het gebrek is

1: voeg identiteitskaart toe alvorens transparante gegevenstransmissie te plaatsen

Plaats geregistreerde pakketfunctie AT+REGPKT=1, : geregistreerde pakketinhoud
Het vastgestelde formaat van het hartslagpakket AT+HBTPKT=1,

: de inhoud van het hartslagpakket

Verzend eens elke jaren '40

Plaats SMS werkend wijze AT+SMSTMODE=1,

: Trekkerwijze

0: TCP/IP wijze

1: Transparante de transmissiewijze van TXT

Het versienummer van de vraagingebouwde programmatuur AT+FWV=? Niets
Reboot DTU AT+REBOOT Niets
Houd met BIJ Bevelwijze op AT+QUIT Niets (als de seriële poort geen verrichting is, dan die automatisch met na jaren '60 is opgehouden)
