| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Certificering: | FCC |
| Modelnummer: | Ls-R324 |
| Min. bestelaantal: | 2PCS |
| Prijs: | negotiable |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-8days |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 6000pcs/month |
| Machtsoutput: | 1W | Frequentie: | UHF |
|---|---|---|---|
| Interface: | RS232, RS485, USB | Afstand: | 2km |
| De manier van de interfaceverandering: | ONDERDOMPELING | Toepassing: | PLC draadloze communicaiton |
| Markeren: | RS485 draadloze Radiomodem,RS232 draadloze Radiomodem,RS485 draadloze Radiomodule |
||

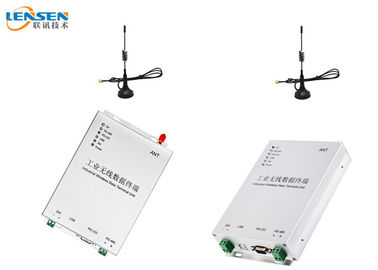

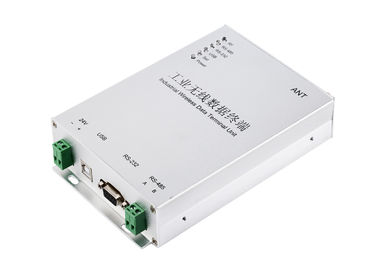

RS485 draadloze Radiomodem
1W draadloze PLC van DTU RS485 Radiomoddem draadloze modulers232 RS485 USB-poort
Inleiding:
Ls-R324 is een radiomodem van 1W,
Het controleert 3km LOS.
Het steunt UHFband,
Steun24v voeding.
Gewoonlijk de werken als draadloze DTU om aan PLC en andere industriële controleapparaten te verbinden.
Ls-R324 Steunenrs485 Modbus RTU protocol.
Parameter:
Machtsoutput: 24V gelijkstroom
Rf-macht: 1W
Luchtbaudrate: 1,200/2,400/4,800/9,600/19,200bps kiezen
Interfacebaudrate: 1,200/2,400/4,800/9,600/19,200bps programmeerbaar
Frequentieband: 433, 450, 470 of anderen
Interface: RS-232, RS-485 EN USB
Communicatie wijze: Half-duplex
Kanaal: 8 (gebrek), (aangepaste) 16/32
Ontvang stroom: <45ma>
Ontvang gevoeligheid: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Het overbrengen van stroom: <500ma>
Rf-line-of-sight waaier: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Grootte: 175*115*32mm (zonder antennehaven)
| Frequentie | 433MHz of 450MHz, 470MHz |
| Machtsoutput | 1W (3000m LOS) |
| Protocolsteun | Het standaardprotocol van Modbus RTU of user-defined protocol |
| Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom of 12V gelijkstroom |
| Interface | Rs-485 (gebrek) of RS232 of USB |
| Kanaliseer Nr. | 15 kanaal, gebruiksonderdompeling aan verandering |
| Antenne | Vrije uitlopersantenne met 1.5m kabel (koop 5.5dBi-uitlopersantenne) |
| Temperatuur | (industrieel) -35℃~+75℃ |
| Afmeting | 175×115×32 (mm) sluit antenne uit |
| Moeilijke situatiemethode | Schroef |
Pin Definition:
De steun RS232, RS485, USB, u kan ONDERDOMPELINGSschakelaar aan programma gebruiken

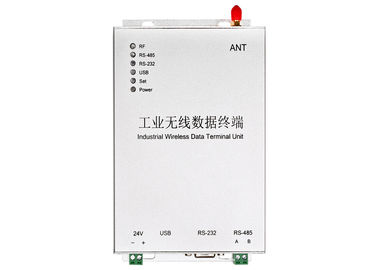

Ongeveer de LEIDENE indicator
a. Wanneer de module macht is, is MACHTSleiden altijd (rood).
b. Wanneer de module binnengaat om wijze (ONDERDOMPELING 8) te plaatsen, is VASTGESTELDE leiden altijd (rood).
c. Wanneer de module overbrengt,
als u RS232-haven gebruikt, RS232-LEIDENE (groene) knipoogjes regelmatig.
als u RS485-haven gebruikt, RS485-LEIDENE (groene) knipoogjes regelmatig.
als u USB-poort gebruikt, USB-LEIDENE (groene) knipoogjes regelmatig.
d. Wanneer de module ontvangt, rf-LEIDENE (blauwe) knipoogjes regelmatig.
Toepassingsgebied:
Water/waterzuiveringsinstallatie
Industriële automatisering
PC/PLC draadloze communicatie
Draadloze gegevensverzameling en transmissie
PC, Sensoren, pompen, kleppen, metersdraadloze communicatie
Draadloze SCADA
Toepassingsvoorbeeld
