| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-R524 |
| Min. bestelaantal: | 1PC |
| Prijs: | Negotiation |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-8days |
| Betalingscondities: | T / T, Western Union |
| Levering vermogen: | 6000pcs/month |
| machtsoutput: | 5W | Controleafstand: | 10KM |
|---|---|---|---|
| Toepassing: | PLC draadloze controle | bijlage: | Aluminium |
| Interface: | RS232, RS485, USB | Voeding: | 24V gelijkstroom |
| Hoog licht: | Gegevens Radiomodem,periodieke radiomodem |
||

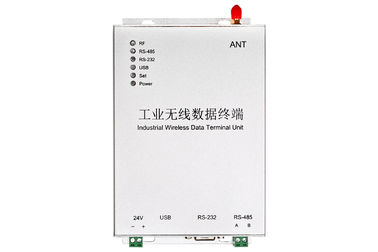

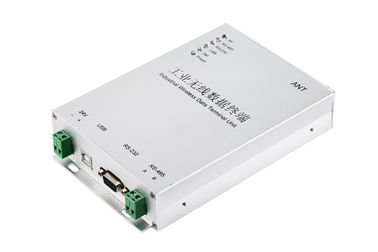

PLC van de de Voeding Draadloze RS485 Module van 5W 24V Draadloze communicatieradio
1. Algemene Inleiding
Dit is een 5W-radio voor draadloze gegevensoverdracht over lange afstand. Zijn controleafstand bereikt rond 10km. Het wordt wijd gebruikt voor PLC draadloze communicatie. Wij steunen het protocol van Modbus RTU. Ls-R524 DTU kan aan omvormer, HMI en sensoren voor draadloze communicatie worden verbonden. Het steunt punt om te richten, richt aan transmissie van multipunten de draadloze gegevens. De draadloze oplossing heeft het voordeel van levensonderhoudgebruikers van de bedrading van kabels op gevaarlijk gebied, gemakkelijk aan opstelling, geen kennis van het behoefteprogramma. Het is een betrouwbare en concurrerende oplossing.
2. Technische beschrijving
| Frequentie | 433MHz of 450MHz, 470MHz |
| Machtsoutput | 5W |
| Protocolsteun | Standaardmodbus RTU of PPI |
| Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom of 12V gelijkstroom |
| Interface | Rs-485 (gebrek) of RS232 of USB |
| Kanaliseer Nr. | 15 kanaal, gebruiksonderdompeling aan verandering |
| Antenne | Vrije uitlopersantenne met 1.5m kabel (koop 5.5dBi-uitlopersantenne) |
| Temperatuur | (industrieel) -35℃~+75℃ |
| Afmeting | 175×115×32 (mm) sluit antenne uit |
| Bevestig methode | Schroef |

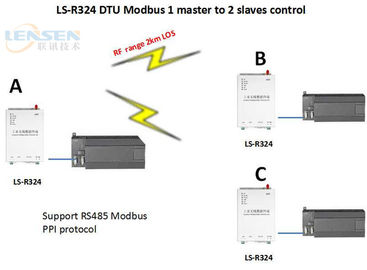

3. Ls-R524 Toepassingsvoorbeelden:
4. Het voorzien van een netwerk van ls-R524 DTU
Ls-R524 DTU keurt half-duplex communicatie wijze goed. Het past punt voor multipointsmededeling aan. Op deze wijze, zouden wij 1 module als meester en anderen moeten plaatsen als slaven. Elke slaaf heeft zijn eigen uniek kader van het gebruiksgegevens van identiteitskaart Hoofd met identiteitskaart om gegevens of bevel over te brengen. Alle slaven zullen gegevens ontvangen en zullen ontvangen identiteitskaart met zijn eigen identiteitskaart vergelijken. Als identiteitskaart hetzelfde is, ontvang het en geef overeenkomstige reactie overeenstemmend het bevel. Als identiteitskaart verschillend is, negeer het enkel, geven geen reactie. Al deze zouden door hoger protocol moeten eindigen. Het kan daar beloven is slechts één radio is in op om het even welk ogenblik het overbrengen van wijze in om interferentie te vermijden.
Ls-R524 RTU kan ook voor punt gebruiken om mededeling te richten. Dit is gemakkelijker. Wanneer u seriële poort programmeert, gelieve van nota te nemen het half-duplex is en er draadloze transmissievertraging is.
5. De ONDERDOMPELINGSschakelaar van ls-R524 DTU het plaatsen
DIP3 OP middelen 4
DIP4 OP middelen 8
Bijvoorbeeld, moet kanaal 15, u ONDERDOMPELING 1, 2, 3 en 4 plaatsen allen
