frequentie: | 433/868/915MHZ | machtsoutput: | 1W |
---|---|---|---|
Afstand: | 203km LOS | Input: | 8 digitale input |
output: | 8 relaisoutput | Protocol: | Modbus RTU |
Hoog licht: | de module van modbusrtu,pomp van controle |

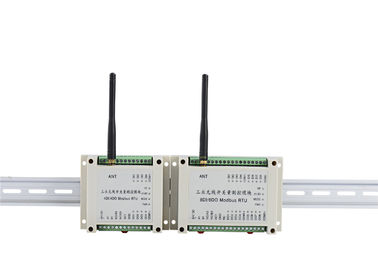

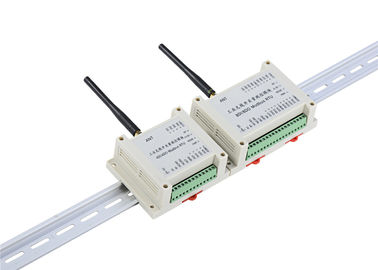

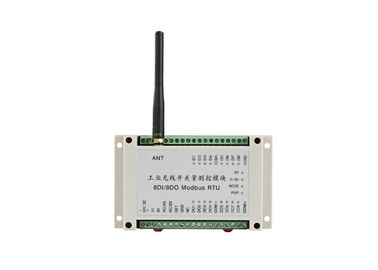

8DI8DO draadloze Draadloze de Pompcontrole 8 van Modbus RTU Input/Output Witte Plastic Bijlage
1. Ls-RDIO de algemene inleiding van de reeksmodule
Ls-RDIO Modbus RTU is een industrieel controlemechanisme dat door Lensen Technology wordt ontworpen. Het steunt punt om te richten, aan multipunten draadloos Di te richten, AI, AO inzameling en controle. Deze zendontvanger heeft het voordeel van gemakkelijke installatie, geen vereist programma, geen communicatie prijs. Het is betrouwbare en rendabele substitutie voor de kabel van het spoorsignaal, het signaaldraad van de misstapring.
Deze reeks hebben wij 2DI/2DO-module, 4DI/4DO-module, 8DI/8DO-module. Machtsoutput hebben wij 2 versies, is één 100mW voor 600m LOS controleafstand, en een ander één is 1W voor 3km LOS controleafstand.
2. Toepassingsgebied
Ls-RDIO wordt de reeks I/O module wijd gebruikt in de industrieautomatisering zoals proces van fabrieks het centrale gegevens, pompcontrole, olie controle, mijnmachines, milieu controlemateriaal, opheffende apparaten, robotscontrole, het vullen machine, mengt materiaal, logistische lijn, AGV enz.
3. Parameter
Parameter | |
Machtsoutput: | 1W of 100mW-versie |
Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: | 3km of (1km versie) |
Baudrate: | 1200bps |
Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk | |
Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
Havenbeschrijving | |
Input: | 8 actieve Di (aangepast passief) |
Output: | 8 relais passieve output, |
Communicatie haven | RS485 (draadloze RS485 past aan) |
Huidig | |
Breng stroom over: | <600ma> |
Het ontvangen van stroom: | <50ma> |
Algemeen | |
Frequentie: | 433MHz, 400, 450, 470 of andere band |
Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen | |
Afmeting: | 145×90×40 (mm) |
Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
Temperatuur: | (industrieel) -35℃~+75℃ |

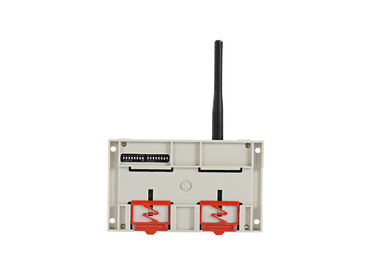

Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |
4. Hoe te om draadloze I/O te gebruiken
5. De voorbeelden van het toepassingsdiagram
1) Punt om controle te richten
Opmerkingen:
Module A | Module B | Input en Outputcorrespondentie |
A (DI1-DI8) | B (DO1-DO8) | DI1-DI8 van A aan controle DO1-DO8 van respectievelijk B |
A (DO1-DO8) | B (DI1-DI8) | DO1-DO8 van A wordt gecontroleerd door DI1-DI8 van respectievelijk B |
Nota's: A en B zouden hetzelfde kanaal moeten gebruiken |
2) Één meester aan controle 2 slaven
Opmerkingen:
Hoofdmodule | Slavenmodule | Input en Outputcorrespondentie |
A (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 van a-controle DO1-DO4 van respectievelijk B1 |
A (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 van a-controle DO1-DO4 van respectievelijk B2 |
A (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 van A wordt gecontroleerd door DI1-DI4 van B1 |
A (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 van A wordt gecontroleerd door DI1-DI4 van B2 |
Nota's: A en B zouden hetzelfde kanaal moeten gebruiken |
3) Één meester aan controle 4 slaven
Opmerkingen:
Meester | Slaaf | Input en Outputcorrespondentie |
A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 van a-controle DO1-DO2 van B1 |
A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 van a-controle DO1-DO2 van B2 |
A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 van a-controle DO1-DO2 van B3 |
A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 van a-controle DO1-DO2 van B4 |
A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 van A die door DI1-DI2 van B wordt gecontroleerd |
A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 van A die door DI1-DI2 van B2 wordt gecontroleerd |
A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 van A die door DI1-DI2 van B3 wordt gecontroleerd |
A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 van A die door DI1-DI2 van B4 wordt gecontroleerd |
Nota's: A en B zouden hetzelfde kanaal moeten gebruiken |
4) Één meester aan 8 wondzalf
Opmerkingen:
Meester | Wondzalf | Input en controlecorrespondentie |
A (DI1) | B1 (DO1) | DI1 van a-controle DO1 van B1 |
A (DI2) | B2 (DO1) | DI2 van a-controle DO1 van B2 |
A (DI3) | B3 (DO1) | DI3 van a-controle DO1 van B3 |
A (DI4) | B4 (DO1) | DI4of a-controle DO1 van B4 |
A (DI5) | B5 (DO1) | DI5 van a-controle DO1 van B5 |
A (DI6) | B6 (DO1) | DI6 van a-controle DO1 van B6 |
A (DI7) | B7 (DO1) | DI7 van a-controle DO1 van B7 |
A (DI8) | B8 (DO1) | DI8 van a-controle DO1 van B8 |
A (DO1) | B1 (DI1) | DO1 van A wordt gecontroleerd door DI1 van B1 |
A (DO8) | B8 (DI1) | DO8 van A wordt gecontroleerd door DI1 van B8 |
Nota: de module A en B zou hetzelfde kanaal moeten gebruiken; |
5) Om met PC/PLC te communiceren
