machtsoutput: | 1W | Controleafstand: | 2km LOS |
---|---|---|---|
Meester: | 1 draadloze DTU | Slaaf: | 8 draadloze RTU |
Protocol: | Modbus RTU | frequentie: | 433MHZ |
Hoog licht: | De digitale Module van I O,pomp van controle |
2km Draadloze Modbus RTU I O Moduleradio VAN Controle Één Meester aan 8 Slaven
1. Ls-R324 Algemene Inleiding

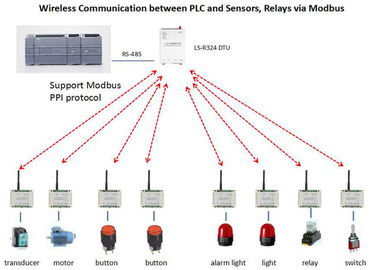

Ls-R324 draadloze DTU de waarvan transmissieafstand 3km LOS bereikt, steunt draadloze communicatie tussen Siemens S7-200, S7-300-reeksplc, PLC van Schneider, Mitsubishi-PLC, ABB-PLC enz. ls-R324 het protocol van steunenmodbus, met inbegrip van Modbus-ASCII en het protocol van Modbus RTU, PPI-protocol.
Ls-R324 DTU kan ook aan VFD, HMI, PC voor draadloze communicatie verbinden. Het steunt punt om te richten, richt aan transmissie van multipunten de draadloze gegevens. De draadloze oplossing heeft het voordeel van levensonderhoudgebruikers van de bedrading van kabels op gevaarlijk gebied, gemakkelijk aan opstelling, geen kennis van het behoefteprogramma. Het is een betrouwbare en concurrerende oplossing.
2. Toepassingsgebied
3. Technischebeschrijving
Frequentie | 433MHz of 450MHz, 470MHz |
Machtsoutput | 1W (3000m LOS) |
Protocolsteun | Het standaardprotocol van Modbus RTU of user-defined protocol |
Voeding | 9-36V gelijkstroom gebruikt gewoonlijk 24V gelijkstroom of 12V gelijkstroom |
Interface | Rs-485 (gebrek) of RS232 of USB |
Kanaliseer Nr. | 15 kanaal, gebruiksonderdompeling aan verandering |
Antenne | Vrije uitlopersantenne met 1.5m kabel (koop 5.5dBi-uitlopersantenne) |
Temperatuur | (industrieel) -35℃~+75℃ |
Afmeting | 175×115×32 (mm) sluit antenne uit |
Bevestig methode | Schroef |

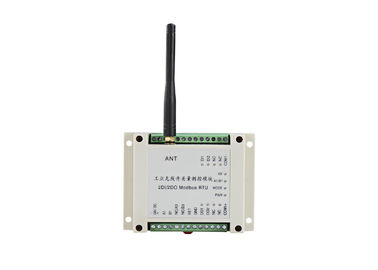

4.LS-RDIO0202 parameter
Parameter | |
Machtsoutput: | 1W (of 100mW-versie) |
Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: | 3km (of 1km versie) |
Baudrate: | 1200bps |
Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk | |
Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
Protocol: | Modbusrtu protocol |
Havenbeschrijving | |
Input: | 2 actieve input (het passief past) aan, geïsoleerd |
Output: |
2 passieve geïsoleerde relaisoutput, contact maximum lading AC250V/5A, DC30V/5A (de actieve output 0-5V past aan) |
Communicatie haven | RS485 (draadloze RS485 past aan) |
Huidig | |
Breng stroom over: | <600ma> |
Het ontvangen van stroom: | <50ma> |
Algemeen | |
Frequentie: | 433MHz, 400, 450, 470 of andere band |
Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen | |
Afmeting: | 115×90×40 (mm) |
Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
Temperatuur: | (industrieel) -35℃~+75℃ |
Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |
