| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Lensen |
| Modelnummer: | Ls-RDIO0202 |
| Min. bestelaantal: | 2PCS |
| Prijs: | Negotiation |
| Verpakking Details: | Standaard karton |
| Levertijd: | 2-8days |
| Betalingscondities: | Western union, T/T |
| Levering vermogen: | 6000pcs/month |
| Input: | 2 digitale input | output: | 2 relaisoutput |
|---|---|---|---|
| frequentie: | 433MHZ | Afstand: | 2KM |
| machtsoutput: | 1W | Toepassing: | Pompcontrolemechanisme |
| Hoog licht: | de module van modbusrtu,pomp van controle |
||

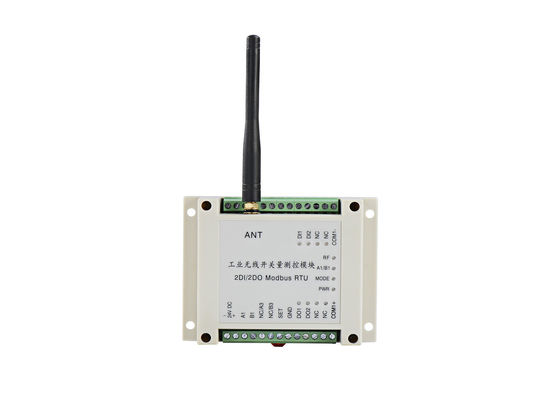

2DI2DO de draadloze Draadloze Digitale I O Module van Modbus RTU, Draadloze Pomp VAN Controle 2km
1. Ls-RDIO de algemene inleiding van de reeksmodule
Ls-RDIO Modbus RTU is een industrieel controlemechanisme dat door Lensen Technology wordt ontworpen. Het steunt punt om te richten, aan multipunten draadloos Di richten, DOET inzameling en controle. Deze zendontvanger heeft het voordeel van gemakkelijke installatie, geen vereist programma, geen communicatie prijs. Het is betrouwbare en rendabele substitutie voor de kabel van het spoorsignaal, het signaaldraad van de misstapring.
Ls-RDIO0202 heeft 2 input 2 relaisoutput en 1 RS485 (draadloze RS485 wordt aangepast). Machtsoutput hebben wij 2 versies, is één 100mW voor 1km LOS controleafstand, en een ander één is 1W voor 3km LOS controleafstand
2. Toepassingsgebied
Ls-RDIO wordt de reeks I/O module wijd gebruikt in de industrieautomatisering zoals proces van fabrieks het centrale gegevens, pompcontrole, tankniveau controle, Transportbandcontrole, olie controle, mijnmachines, milieu controlemateriaal, opheffende apparaten, robotscontrole, het vullen machine, mengt materiaal, logistische lijn, AGV enz.
3. Ls-RDIO0202 Parameter
| Parameter | |
| Machtsoutput: | 1W (of 100mW-versie) |
| Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
| Controleafstand: | 3km (of 1km versie) |
| Baudrate: | 1200bps |
| Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
| Voorzien van een netwerk | |
| Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
| Protocol: | Modbusrtu protocol |
| Havenbeschrijving | |
| Input: | 2 actieve input (het passief past) aan, geïsoleerd |
| Output: |
2 passieve geïsoleerde relaisoutput, contact maximum lading AC250V/5A, DC30V/5A (de actieve output 0-5V past aan) |
| Communicatie haven | RS485 (draadloze RS485 past aan) |
| Huidig | |
| Breng stroom over: | <600ma> |
| Het ontvangen van stroom: | <50ma> |
| Algemeen | |
| Frequentie: | 433MHz, 400, 450, 470 of andere band |
| Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
| Fysische eigenschappen | |
| Afmeting: | 115×90×40 (mm) |
| Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
| Temperatuur: | (industrieel) -35℃~+75℃ |

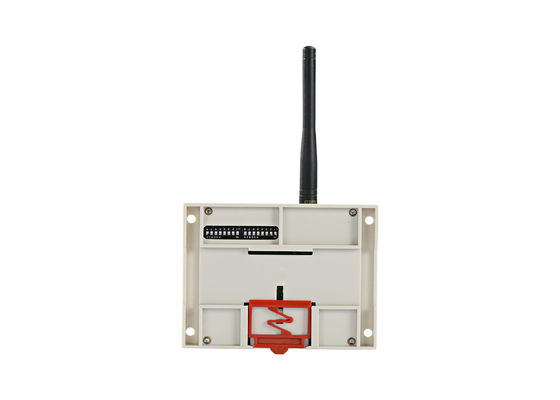

| Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |

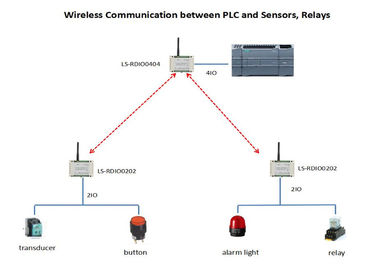

4. Hoe te verbinden
Toepassing
Draadloze pomp AAN-UIT- controle

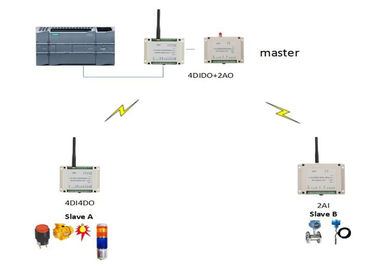

Één meester aan 4 wondzalf
| Meester | Slaaf | Input en Outputcorrespondentie |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 van a-controle DO1-DO2 van B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 van a-controle DO1-DO2 van B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 van a-controle DO1-DO2 van B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 van a-controle DO1-DO2 van B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 van A die door DI1-DI2 van B wordt gecontroleerd |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 van A die door DI1-DI2 van B2 wordt gecontroleerd |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 van A die door DI1-DI2 van B3 wordt gecontroleerd |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 van A die door DI1-DI2 van B4 wordt gecontroleerd |
| Nota's: A en B zouden hetzelfde kanaal moeten gebruiken | ||
