Input: | Digitale input (ingevoerde schakelaar) | output: | Relaisoutput |
---|---|---|---|
Kanalen: | 2 voeren output 2 in | Voeding: | 24V gelijkstroom |
Hoog licht: | analoog signaalisolator,DIN-spoorisolator |

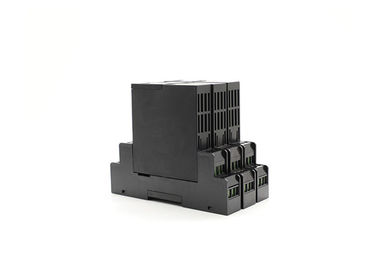

Schakelaar van de de Module Digitale Input van de signaalisolator voerde de Verre I O Droge Contactoutput 2ch in
Input
Inputsignaal: schakelaar, nabijheidsschakelaar, frequentie ≤ 10Hz
Distributievoltage: ≈8V (wanneer open)
Kortsluitingstroom: ≈8mA
Output
Relaisoutput
Kenmerken:
Reactietijd: ≤20mS
Aandrijvingscapaciteit: 2A/250V AC; 2A/30V GELIJKSTROOM
Ladingstype: weerstand biedende lading
Input en outputkenmerken (wanneer reeks aan in-phase controle):
De gebiedsschakelaar is gesloten of de stroom van de inputlijn is >2.1mA, is het outputrelais gesloten, en de het kanaalindicator van CH is geel.
De open kring van de gebiedsschakelaar of ingevoerde lijnstroom <1>
Schakelaar het plaatsen
Nota: Toen de schakelaar moet invoerde worden losgemaakt, moet het tegelijkertijd op beide einden van de schakelaar worden verbonden; 10KΩ weerstand (zoals schakelaar || in het juiste bedradingsdiagram)
Basisparameters
Macht: DC24V voltagewaaier: DC20-40V
Huidige consumptie: ≤50mA (één ingevoerd en één output, 24V-voeding, wanneer de relaiscontacten worden gesloten); ≤60mA (ingevoerde één en output twee, ingevoerde twee en twee output, 24V-voeding, wanneer de relaiscontacten worden gesloten)
Isolatiesterkte: 1500V AC/1min (tussen input, output, en macht)
Isolatieweerstand: ≥100Ω (tussen input, output, en macht)
Werkende temperatuurwaaier: -20~ +55 graden
Elektromagnetische compatibiliteit: overeenkomstig GB/T 18268 (iec61326-1)
Toepasselijke gebiedsapparaten:
Overeenkomstig de nabijheidsschakelaars van DIN 19234 NAMEN, schakelaars en andere gebiedsapparaten (met inbegrip van intrinsiek veilige drukschakelaars, temperatuurschakelaars, vloeibare niveauschakelaars, enz.)
Parameter | ||||
Thg-BR | X | X | X | Opmerkingen |
Het plaatsen | 1 | 1 voerde 1 output in | ||
2 | 1 voerde output 2 in | |||
5 | 2 voeren output 2 in | |||
Inputsignaal | S | De input van het schakelaarsignaal | ||
Outputsignaal | J | De output van het relaiscontact | ||
Gelieve te wijzen op welk soort input en outputsignaal u vereist wanneer u orde plaatst |

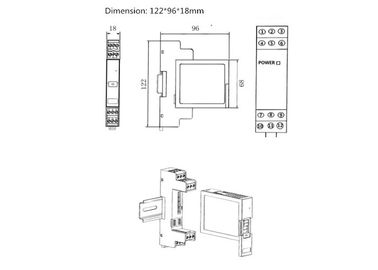

Afmeting

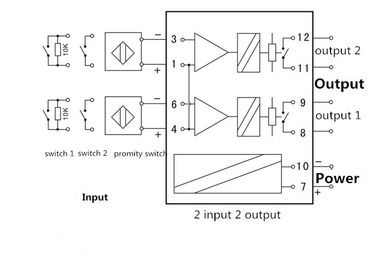

Hoe te telegraferen
