| Plaats van herkomst: | China |
|---|---|
| Merknaam: | LS |
| Certificering: | CE |
| Modelnummer: | Ls-OTO |
| Min. bestelaantal: | 1PC |
| Prijs: | negociate |
| Verpakking Details: | standaard |
| Levertijd: | 3-6 dagen |
| Betalingscondities: | T / T, Western Union, Paypal |
| Levering vermogen: | 10000PCS |
| Input: | RTD/TC | Output: | 4-20mA |
|---|---|---|---|
| Nauwkeurigheid: | 0.1%F.S., 0.2%F.S. | Steun: | DIN-spoorsteun |
| Hoog licht: | Het Digitale Signaalisolator van gelijkstroom 12V,Het Digitale Signaalisolator van gelijkstroom 36V,20mA analoge Voltageisolator |
||

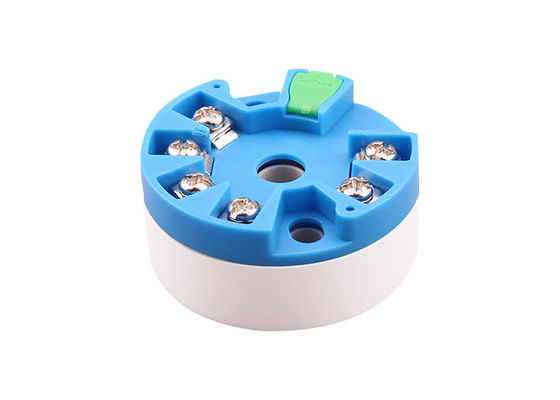

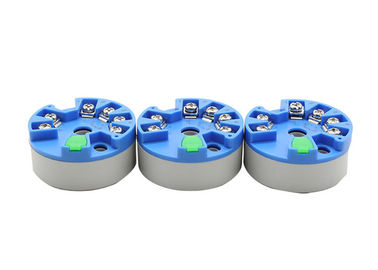

Het Digitale Signaalisolator van gelijkstroom 12V
OTO van de temperatuurzender PT100, TC signaal zet in Output 4-20mA om
Input
Inputsignaal: thermische weerstand (OTO), thermokoppel (TC)
De thermische stroom van de weerstandsopwinding: 1mA
Compensatie van de thermokoppel de koude verbinding: Compensatiewaaier: -25°C ~ +75°C (1°C per 20°C-fout)
Compensatiemethode: interne compensatie
Output
Outputsignaal: 4-20mA (aangedreven lijn)
De weerstand van de outputlading: RL ≤ 500Ω
Basisparameters
Macht: Gelijkstroom 12-36V
Transmissienauwkeurigheid: 0,1% F.S., 0,2% F.S.
Over--grensalarm: onder de lagere temperatuurgrens, output 3.8mA, (output 4-20mA); boven de hogere temperatuurgrens, output 20.5mA
Onderbrekingsalarm: output 22mA of 3.8mA
Temperatuurafwijking: 0,005% F.S./°C (- 20C ~ +55°C)
Reactietijd: ≤1S (0-90%) (TYPE)
Isolatiesterkte: 1 500V AC/1min (tussen input, output, en macht)
Isolatieweerstand: ≥100MΩ (tussen input, output, en macht)
Werkende temperatuurwaaier: -20~ +55°C
Elektromagnetische compatibiliteit: overeenkomstig GB/T 18268 (iec61326-1)
| Het type van inputsignaal | |||
| Punt Nr. | Type | Maatregelenwaaier | Minimale maatregelenwaarde |
| OTO | Pt100 | -200 aan +850℃ | 10℃ |
| Pt500, Pt1000 | -200 aan +250℃ | 10℃ | |
| Cu50, Cu100 | -50 aan +150℃ | 10℃ | |
| Ni100, Ni500 | -60 aan +180℃ | 10℃ | |
| Ni1000 | -60 aan +150℃ | 10℃ | |
| TX | B | 0 aan +1820℃ | 500℃ |
| E | -270 aan +1000℃ | 50℃ | |
| J | -210 aan +1200℃ | 50℃ | |
| K | -270 aan +1372℃ | 50℃ | |
| N | -270 aan +1300℃ | 50℃ | |
| R | -50 aan +1768℃ | 500℃ | |
| S | -50 aan +1768℃ | 500℃ | |
| T | -270 aan +400℃ | 50℃ | |
