Input: | 0-75MV; 0-5V; 0-10V | Output: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Opzettende Manier: | DIN-spoor steun | Voeding: | 24V gelijkstroom |
Hoog licht: | 20mA digitaal Signaalisolator,10mS digitaal Signaalisolator,1500V AC Analoog Signaalisolator |

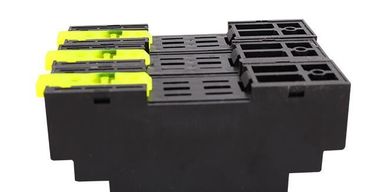

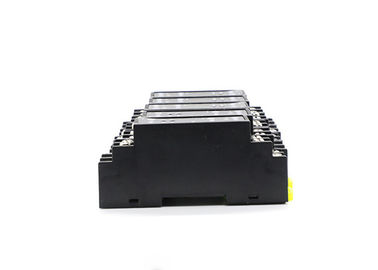

20mA digitaal Signaalisolator
De Stroom van de signaalisolator/de Isolator 0-5V of 4-20mA van het Voltagesignaal
Input
Inputsignaal: 4-20mA; 0-20mA
Distributievoltage: 24V, (maximumaandrijving huidige 30mA)
Inputimpedantie: ≤50Ω
Output
Outputsignaal: 4-20mA; 0-20mA; 0-5V; 0-10V
De weerstand van de outputlading: RL≤500Ω (wanneer de output huidig signaal is); RL≥10KΩ (wanneer de output voltagesignaal is)
Basisparameters
Voeding: DC24V, ± 10%
Huidige consumptie: ≤50mA (één ingevoerd en één output, 24V-voeding, de input van de machtsdistributie, 20mA-output); ≤70mA (ingevoerde één en output twee, 24V-voeding, de input van de machtsdistributie, 20mA-output)
Temperatuurafwijking: 0,005% F.S./graad (- 20 graden van ~ +55 graden)
Reactietijd: ≤10mS (0-90%) (TYPE)
Isolatiesterkte: 1500V AC/1min (tussen input, output, voeding)
Isolatieweerstand: ≥100MΩ (tussen input, output, voeding)
Werkende temperatuurwaaier: -20 ~ +55 graden
Elektromagnetische compatibiliteit: Leef GB/T 18268 (iec61326-1) na
Toepasselijk gebiedsmateriaal: two-wire systeem, three-wire systeemzender; huidige bron
Parameter | ||||
Tht-IP | X | X | X | tekens |
Configuratie | 1 | 1 voerde 1 output in | ||
2 | 1 voerde output 2 in | |||
Inputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-10mA | |||
Outputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Gelieve te wijzen op uw vereist inputtype en outputtype wanneer plaatsorde |
